Механизм микроперемещений

БНТУ
Дисциплина "Детали приборов"
Курсовой проект на тему "Механизм микроперемещений"
2015
Исходные данные: Ход штока: 0,5 мм. Тип направляющих- Упругие. Направление движения- Вертикальное. Тип  механизма- Фрикцион-ный. Погрешность перемещения- 5 мкм. Климатическое исполнение- УХЛ2. Цена деления шкалы- 0,005 мм

В ходе выполнения курсового проекта мною был спроектирован механизм микроперемещений. В основу принципа его действия положено преобразование вращательного движения входного вала в линейное перемещение выходного штока. Данный механизм состоит из 3 основных частей: ручного привода(ручки), который служит для передачи вращательного момента к входному валу, червячного редуктора с цилиндрическими колесами, необходимого для осуществления заданного движения фрикционного колеса со штоком, которое преобразовываете вращательного движения в вертикальное перемещения штока, с помощью упругих направляющих.

СОДЕРЖАНИЕ

1. Введение 5
2. Описание объекта проектирования…………………………………………...6
3. Анализ существующих конструкций…………………………………………8
4. Расчеты, подтверждающие работоспособность конструкции. 18
4.1. Расчет зубчатой передачи 21
4.2. Расчёт червячной передачи 23
4.3. Расчет подшипников скольжения 25
4.4. Расчет штифтового соединения. 27
4.5. Силовой расчет вала 28
4.6. Расчет шкалы 32
5. Заключение………………………………………………………………......34
Список литературы 35
Приложение А 36

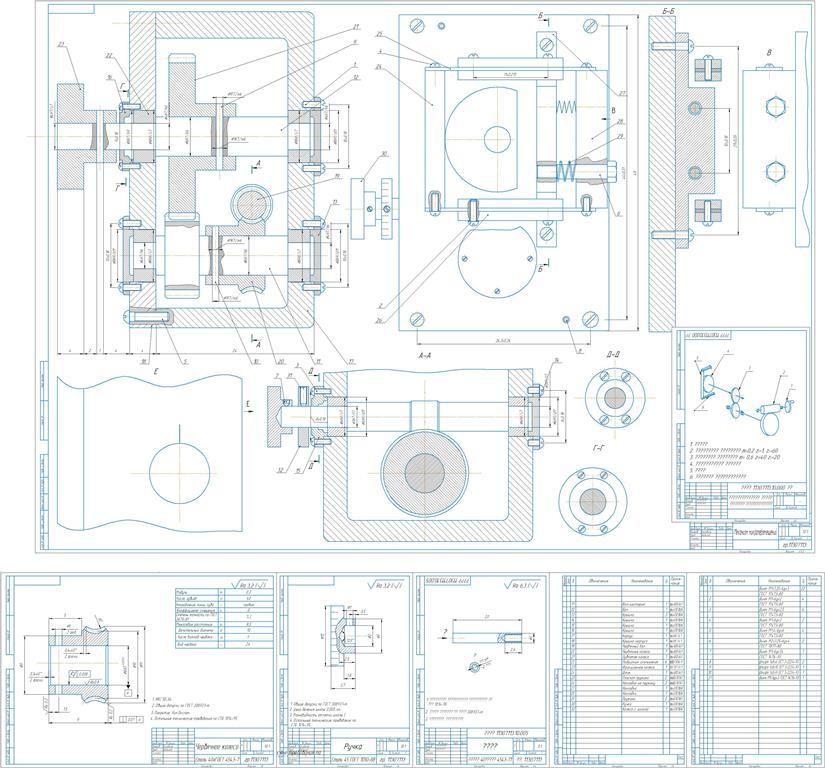

Состав: пояснительная Записка, основной вид,деталировка Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Просмотр файлов
Shtok2.cdw
spetsifikatsia_1.cdw
spetsifikatsia_2.cdw
kinematicheskaya_skhema4.cdw
ruchka.cdw
Zapiska_solodkaya.docx
chervyachnoe_koleso.cdw
val.cdw
osnovnoy_vid_ispravlen.cdw
