Наконечники НГ и НР измерительные к приборам для линейных измерений - ГОСТ 11007-66

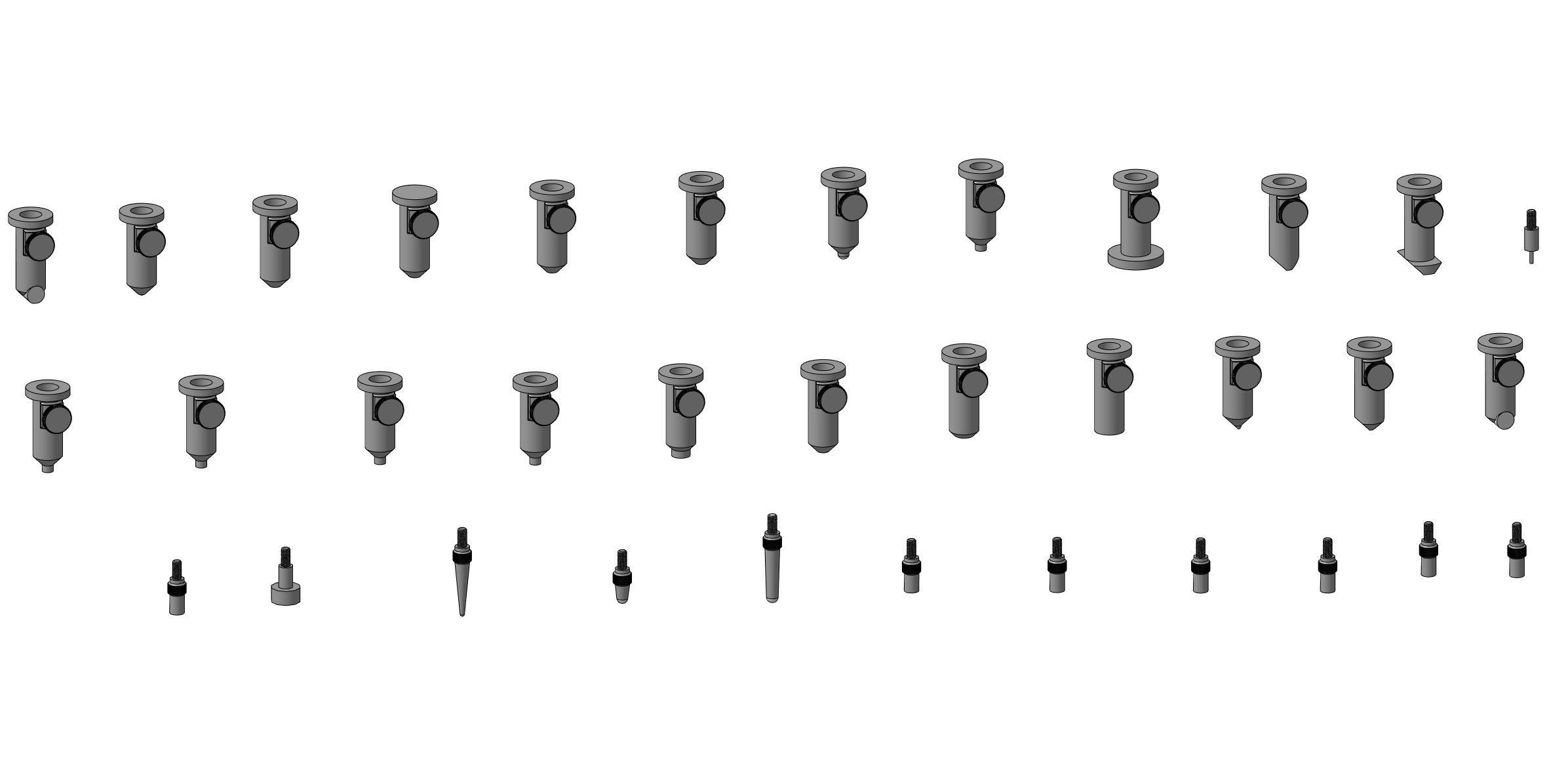

В архиве представлены габаритные модели наконечников измерительных наконечников, согласно ГОСТ 11007-66. НГ - наконечник гладкий, НР - наконечник резьбовой. Подробная информация о наконечниках представлена в ГОСТе. Данные наконечники используются в линейных измерениях, надеваются на измерительные стержни всяческих измерительных головок и индикаторов. Предназначаются для передачи измерительного усилия от контролируемой поверхности к измерительным элементам индикаторов. Модели построены в размерах, представленных в таблице ГОСТа, наименованы согласно номеру названию чертежа и букве, также в имени прописаны параметры важных радиусов, длин или диаметров. Применялось только твердотельное моделирование.
Наконечники типа НГ:
1а, 1б, 1в, 1г, 1д, 1е, 1ж, 1з, 1и
Наконечники типа НР:
2а, 2б
Всего 29 наконечников.

Модели могут использоваться для визуализаций, а также вместе с другими моделями индикаторов.
