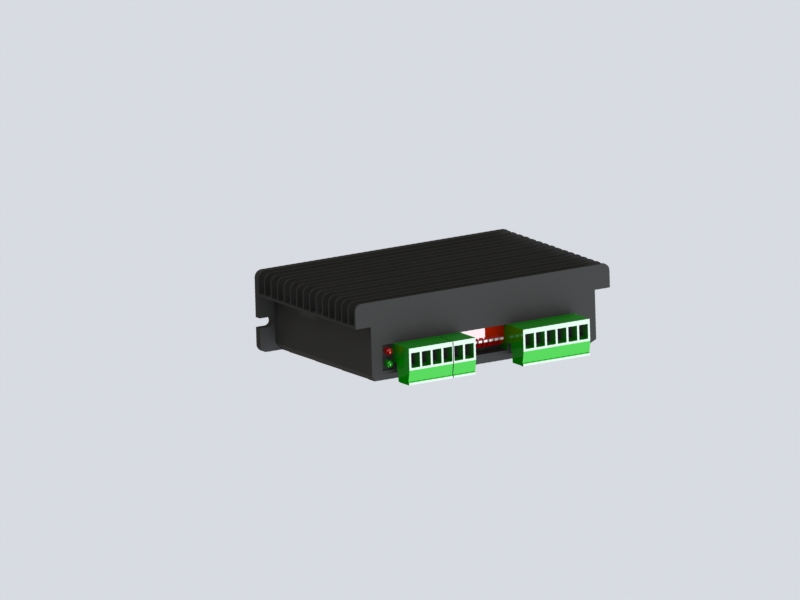

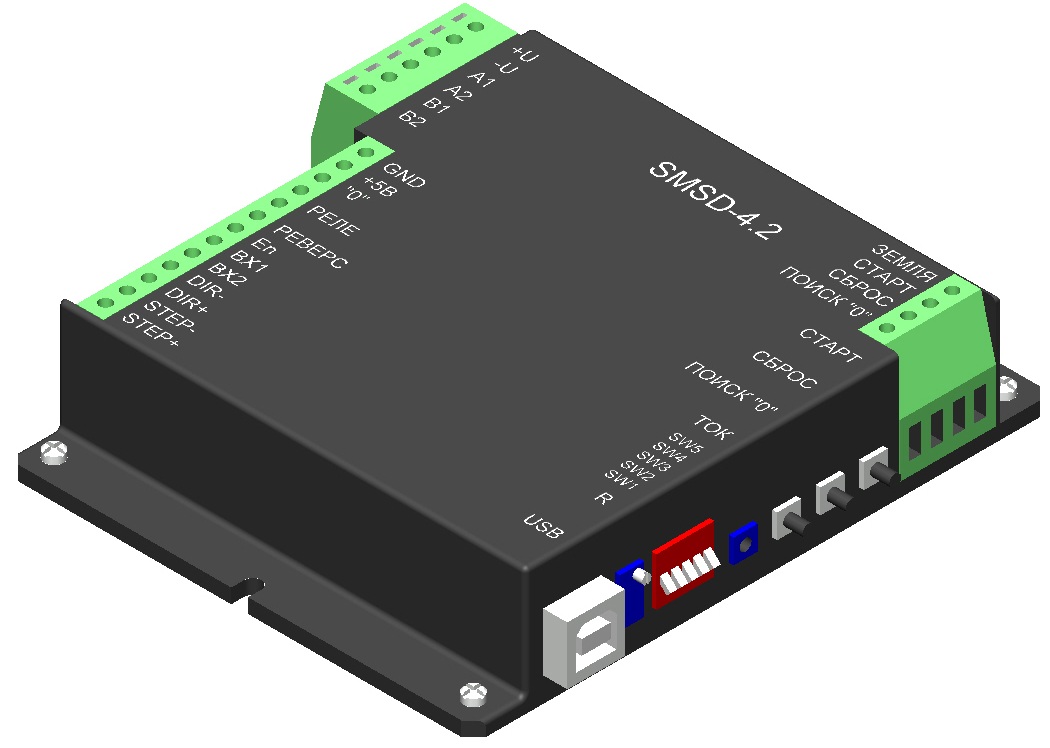

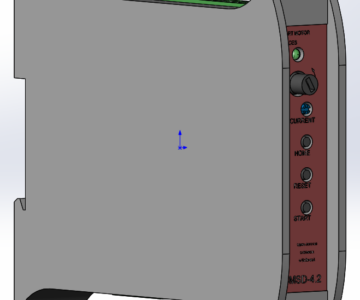

Программируемый блок управления шаговыми двигателями SMSD-4.2

Производитель: "НПФ "Электропривод"

Устройство предназначено для биполярного управления шаговыми двигателями с максимальным током каждой из фаз до 4,2 А. Блок может задавать угол поворота, направление, скорость,
ускорение движения, а также работать по сложным алгоритмам. Устройство предусматривает возможность автономной работы либо управление от компьютера или внешнего устройства.

!!! Модель блок управления продублирована в формате .stеp (AP214).

Технические характеристики:
- габариты, (ШхВхГ), мм: 116х26х120;
- ток обмоток шагового двигателя, А: 0,2...4,2;
- коэффициенты дробления шага: 1/2, 1/4, 1/16;
- диапазон частот обработки шагов, Гц: 1...10000;
- напряжение питания постоянного тока, В: 18...40;
- параметры входов:
1) Напряжение высокого уровня, не менее, В: 3;
2) Напряжение низкого уровня, не более, В: 1;
3) входное сопротивление, не менее, кОм: 3;
4) максимальное напряжение на входе, В: 24;
- условия эксплуатации:
1) температура окружающей среды, °С: -25...30;
2) относительная влажность (при 25 °С), %: 90;
3) атмосферное давление, мм рт. ст.: 650...800.

Состав: Модель одной деталью Язык документа
