Грузоподъемные машины и оборудование. Расчет мостового крана.

МИИТ, Курсовой проект по дисциплине "Грузоподъемные машины и оборудование", на тему "Расчет и проектирование мостового крана" Москва 2019

Исходные данные:1. Тип крана мостовой электрический общего назначения
2. Номинальная грузоподъемность крана Qн = 10 т;
3. Скорость подъема груза Vгр = 16 м/мин;
4. Высота подъема груза Н = 10 м;
5. Скорость передвижения тележки Vm = 50 м/мин;
6. Пролет крана L = 22 м;
7. Режимная группа механизмов 2М

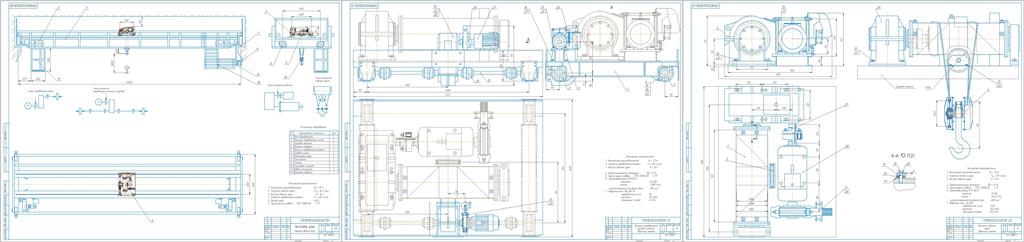

Графическая часть содержит: ВО мостового крана, СБ механизма передвижения тележки со СП- 2 листа, СБ механизма подъема груза со СП- 2листа

Введение
Исходные данные
Краткий обзор конструкций мостового крана
Расчет механизма подъёма груза
Выбор схемы механизма
Выбор крюковой подвески
Выбор каната
Расчет крюковой подвески
Расчёт геометрических размеров барабана
Расчёт крепления каната к барабану
Выбор двигателя
Выбор редуктора
Выбор муфты двигателя и тормоза
Проверочный расчет
Расчет механизма передвижения грузовой тележки
Выбор схемы механизма
Выбор опорных ходовых колес тележки
Определение сопротивлений передвижению тележки от сил трения в опорных ходовых колесах
Сопротивление передвижению тележки от уклона пути
Сопротивление передвижению тележки от ветрового напора
Сопротивление передвижению тележки от сил инерции
Сопротивление передвижению тележки от раскачивания груза
Выбор двигателя
Выбор редуктора
Выбор муфты двигателя
Выбор тормоза
Проверочный расчет
Заключение
Литература

Состав: ВО мостового крана, СБ механизма передвижения тележки со СП- 2 листа, СБ механизма подъема груза со СП- 2листа Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Грузоподъемные машины и оборудование. Расчет мостового крана.

ГПМ.КП.05.02.00.00 Сп лист1 Механизм подъёма груза.cdw
ГПМ.КП.05.02.00.00 Сп лист2 Механизм подъёма груза.cdw
вар. 5.doc
ГПМ.КП.05.00.00.00 ВО Мостовой кран.cdw
ГПМ.КП.05.00.00.00 ВО Мостовой кран.jpg
ГПМ.КП.05.01.00.00 СБ Механизм передв тел.cdw
ГПМ.КП.05.01.00.00 Сп лист1 Механизм передвиж тел.cdw
ГПМ.КП.05.01.00.00 Сп лист2 Механизм передвиж тел.cdw
ГПМ.КП.05.02.00.00 СБ Механизм подъёма груза.cdw
