Конвейер цепной поперечный

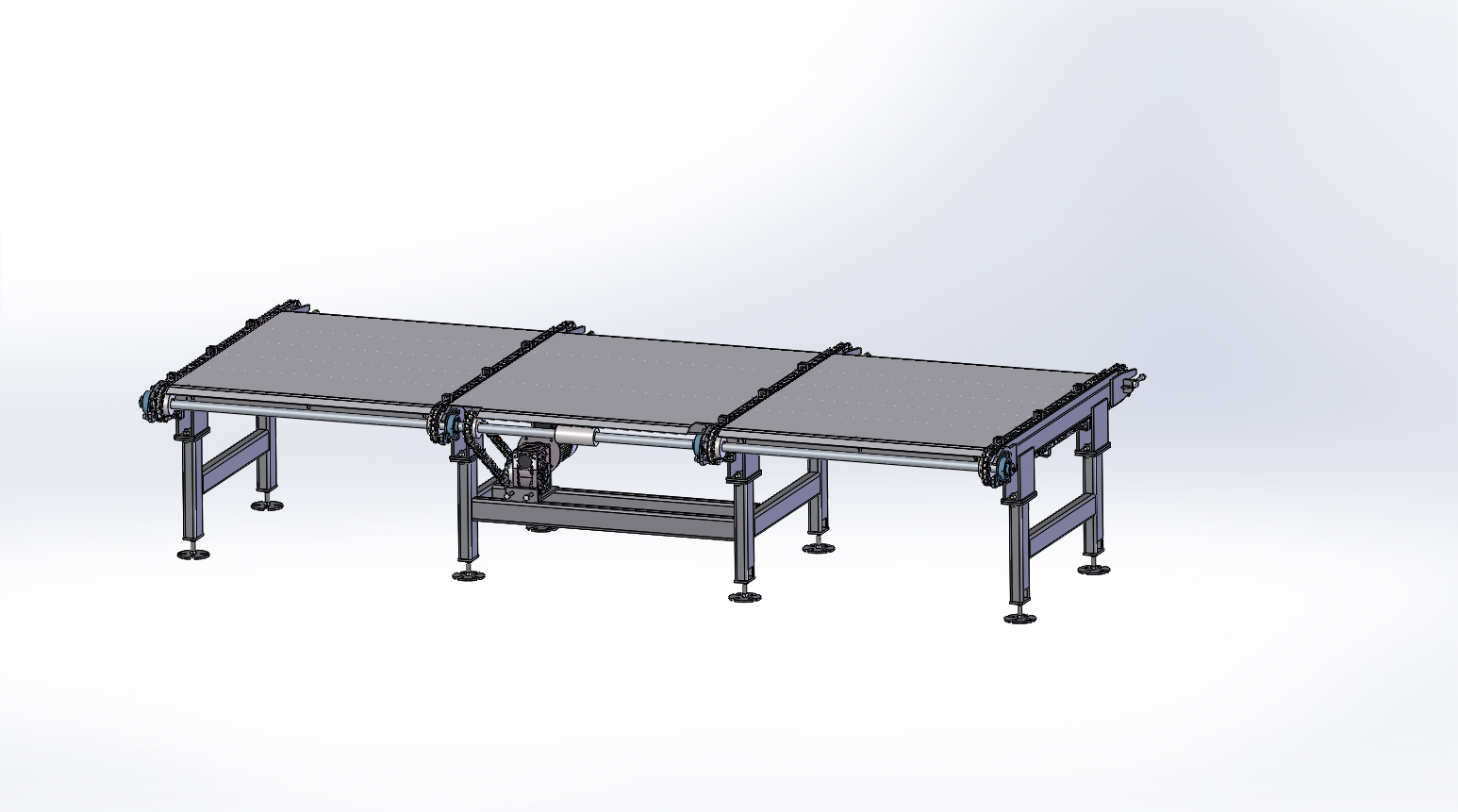

Конвейер цепной поперечный служит для перемещения обрезков доски от кромкообрезного станка до ленточного конвейера, которы потом посылает все в дробилку. Имеет 4 ветви из цепей. Растояние между цепями 1285 мм и 1290 мм. Габаритные размеры стола конвейера ДхШхВ - 3920х1492х881 мм. Габаритные размеры конвейера ДхШхВ - 4085х1826х881 мм. Регулировка ног по высоте плюс-минус 40 мм. Мотор-редуктор MU 75 30-1 PAM19-200 B3 FC 80C-1 1.1kW 4P. Масса - 795 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.00.000 Конвейер цепной поперечный/

01.00.000 Конвейер цепной поперечный/01.00.000 Конвейер цепной поперечный для согласования.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.000 Конвейер цепной поперечный.SLDASM

01.00.000 Конвейер цепной поперечный/01.00.000 Конвейер цепной поперечный.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.000 Конвейер цепной поперечный.spfpdm

01.00.000 Конвейер цепной поперечный/01.00.001 Вал.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.001 Вал.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.002 Вал.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.002 Вал.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.003 Вал.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.003 Вал.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.004 Шайба.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.004 Шайба.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.005 Шайба.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.005 Шайба.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.006 Шайба.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.006 Шайба.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.008 Звезда приводная цепи ПР-25,4-60 (16 А-1) z=17.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.008 Звезда приводная цепи ПР-25,4-60 (16 А-1) z=17.SLDPRT

01.00.000 Конвейер цепной поперечный/01.00.009 Звезда приводная цепи ПР-25,4-60 (16 А-1) z=15.SLDDRW

01.00.000 Конвейер цепной поперечный/01.00.009 Звезда приводная цепи ПР-25,4-60 (16 А-1) z=15.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.000 Стол.SLDASM

01.00.000 Конвейер цепной поперечный/01.01.000 Стол.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.000 Стол.spfpdm

01.00.000 Конвейер цепной поперечный/01.01.001 Настил.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.001 Настил.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.002 Настил.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.002 Настил.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.004 Ребро.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.004 Ребро.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.005 Ребро.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.005 Ребро.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.100 Рама.SLDASM

01.00.000 Конвейер цепной поперечный/01.01.100 Рама.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.100 Рама.spfpdm

01.00.000 Конвейер цепной поперечный/01.01.101 Балка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.101 Балка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.102 Перемычка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.102 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.103 Перемычка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.103 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.104 Перемычка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.104 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.105 Перемычка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.105 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.106 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.106 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.107 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.107 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.108 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.108 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.109 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.109 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.111 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.111 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.112 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.112 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.113 Ребро.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.113 Ребро.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.114 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.114 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.01.116 Ребро.SLDDRW

01.00.000 Конвейер цепной поперечный/01.01.116 Ребро.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.000 Опора.SLDASM

01.00.000 Конвейер цепной поперечный/01.02.000 Опора.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.000 Опора.spfpdm

01.00.000 Конвейер цепной поперечный/01.02.001 Стойка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.001 Стойка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.002 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.003 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.004 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.004 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.005 Площадка редуктора.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.005 Площадка редуктора.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.006 Пластина.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.006 Пластина.SLDPRT

01.00.000 Конвейер цепной поперечный/01.02.007 Ребро.SLDDRW

01.00.000 Конвейер цепной поперечный/01.02.007 Ребро.SLDPRT

01.00.000 Конвейер цепной поперечный/01.03.000 Опора.SLDASM

01.00.000 Конвейер цепной поперечный/01.03.000 Опора.SLDDRW

01.00.000 Конвейер цепной поперечный/01.03.000 Опора.spfpdm

01.00.000 Конвейер цепной поперечный/01.03.001 Перемычка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.04.000 Звезда натяжная.SLDASM

01.00.000 Конвейер цепной поперечный/01.04.000 Звезда натяжная.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.000 Звезда натяжная.spfpdm

01.00.000 Конвейер цепной поперечный/01.04.001 Звезда приводной цепи ПР-25,4-60 (16 А-1) z=17.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.001 Звезда приводной цепи ПР-25,4-60 (16 А-1) z=17.SLDPRT

01.00.000 Конвейер цепной поперечный/01.04.002 Шайба.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.002 Шайба.SLDPRT

01.00.000 Конвейер цепной поперечный/01.04.003 Вал.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.003 Вал.SLDPRT

01.00.000 Конвейер цепной поперечный/01.04.100 Винт натяжки.SLDASM

01.00.000 Конвейер цепной поперечный/01.04.100 Винт натяжки.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.100 Винт натяжки.spfpdm

01.00.000 Конвейер цепной поперечный/01.04.101 Винт.SLDDRW

01.00.000 Конвейер цепной поперечный/01.04.101 Винт.SLDPRT

01.00.000 Конвейер цепной поперечный/01.05.000 Муфта.SLDASM

01.00.000 Конвейер цепной поперечный/01.05.000 Муфта.SLDDRW

01.00.000 Конвейер цепной поперечный/01.05.000 Муфта.spfpdm

01.00.000 Конвейер цепной поперечный/01.05.001 Втулка.SLDDRW

01.00.000 Конвейер цепной поперечный/01.05.001 Втулка.SLDPRT

01.00.000 Конвейер цепной поперечный/01.08.000 Цепь.SLDASM

01.00.000 Конвейер цепной поперечный/01.08.000 Цепь.SLDDRW

01.00.000 Конвейер цепной поперечный/01.08.000 Цепь.spfpdm

01.00.000 Конвейер цепной поперечный/01.08.001 Упор.SLDDRW

01.00.000 Конвейер цепной поперечный/01.08.001 Упор.SLDPRT

01.00.000 Конвейер цепной поперечный/01.08.100 Цепь.SLDASM

01.00.000 Конвейер цепной поперечный/01.08.100 Цепь.SLDDRW

01.00.000 Конвейер цепной поперечный/01.08.100 Цепь.spfpdm

01.00.000 Конвейер цепной поперечный/01.09.000 Цепь.SLDASM

01.00.000 Конвейер цепной поперечный/01.09.000 Цепь.SLDDRW

01.00.000 Конвейер цепной поперечный/01.09.000 Цепь.spfpdm

01.00.000 Конвейер цепной поперечный/01.10.000 Опора.SLDASM

01.00.000 Конвейер цепной поперечный/01.10.000 Опора.SLDDRW

01.00.000 Конвейер цепной поперечный/01.10.000 Опора.spfpdm

01.00.000 Конвейер цепной поперечный/01.10.001 Диск опорный.SLDDRW

01.00.000 Конвейер цепной поперечный/01.10.001 Диск опорный.SLDPRT

01.00.000 Конвейер цепной поперечный/01.10.002 Винт.SLDDRW

01.00.000 Конвейер цепной поперечный/01.10.002 Винт.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М10-6gх40.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М12-6gх30.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М16-6gх50.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М16х100.88.019 ГОСТ Р 50793-95.SLDPRT

01.00.000 Конвейер цепной поперечный/Болт М6-6gх14.88.019 ГОСТ 7798-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х20-45Н.SLDPRT

01.00.000 Конвейер цепной поперечный/Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х25-45Н.SLDPRT

01.00.000 Конвейер цепной поперечный/Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Звено внешнее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT

01.00.000 Конвейер цепной поперечный/Звено внутреннее цепи ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT

01.00.000 Конвейер цепной поперечный/Звено соединительное С-ПР-25,4-60 ГОСТ 13568-97 (16 А-1 ИСО 606-94).SLDPRT

01.00.000 Конвейер цепной поперечный/Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT

01.00.000 Конвейер цепной поперечный/Корпусной подшипник UCFL 208.SLDPRT

01.00.000 Конвейер цепной поперечный/Мотор-редуктор MU 75 30-1 PAM19-200 B3 FC 80C-1 1.1kW 4P.SLDPRT

01.00.000 Конвейер цепной поперечный/Подшипник 180107 ГОСТ 8882-75.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба A.10.01.019 ГОСТ 6958-78.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT

01.00.000 Конвейер цепной поперечный/Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT

01.00.000 Конвейер цепной поперечный/Шпонка 12х8х32 ГОСТ 23360-78.SLDPRT

01.00.000 Конвейер цепной поперечный/Шпонка 12х8х70 ГОСТ 23360-78.SLDPRT

01.00.000 Конвейер цепной поперечный/Шпонка 8х7х110 ГОСТ 23360-78.SLDPRT
