Ленточный конвейер

КФ МГТУ им. Н. Э. Баумана
Кафедра подъемно-транспортного оборудования и деталей машин
Курсовой проект по дисциплине "Конструкция машин непрерывного транспорта"
На тему "Ленточный конвейер"
Калуга 2016

РПЗ 34 с., 6 рис. 0 табл., 10 источников, 6 прил.
Проектирование ленточного конвейера
Цель работы: спроектировать ленточный конвейер с учетом требований надежности, технологичности и безопасности. Развить способность анализировать состояние и перспективы развития машин непрерывного транспорта.
В процессе работы было сделано:
1.Произведены проектировочные расчеты: привода, натяжного устройства и загрузочного устройства.
2. Произведены проверочные расчеты: приводного вала, подшипников вала, шпонок приводного барабана, роликового останова.
3. Были найдены способы улучшения технологичности конвейера
В результате были созданы: Приводная станция конвейера, натяжная станция конвейера, центрирующая роликоопора, загрузочное устройство и ленточный конвейер.
Основные конструктивные и технические характеристики конвейера:
Производительность, т/ч 540
Длина трассы, м 174
Скорость движения ленты, м/с 2,5
Тип электродвигателя АИР225S4E (E2)
Мощность электродвигателя, кВт 55
Частота вращения электродвигателя, мин-1 1500
Тип редуктора Ц2У-355НМ
Передаточное число редуктора 16
Частота вращения приводного вала, мин-1 95,5
Конвейер может быть использован в угледобывающей промышленности, для транспортировки угля на большие расстояния.

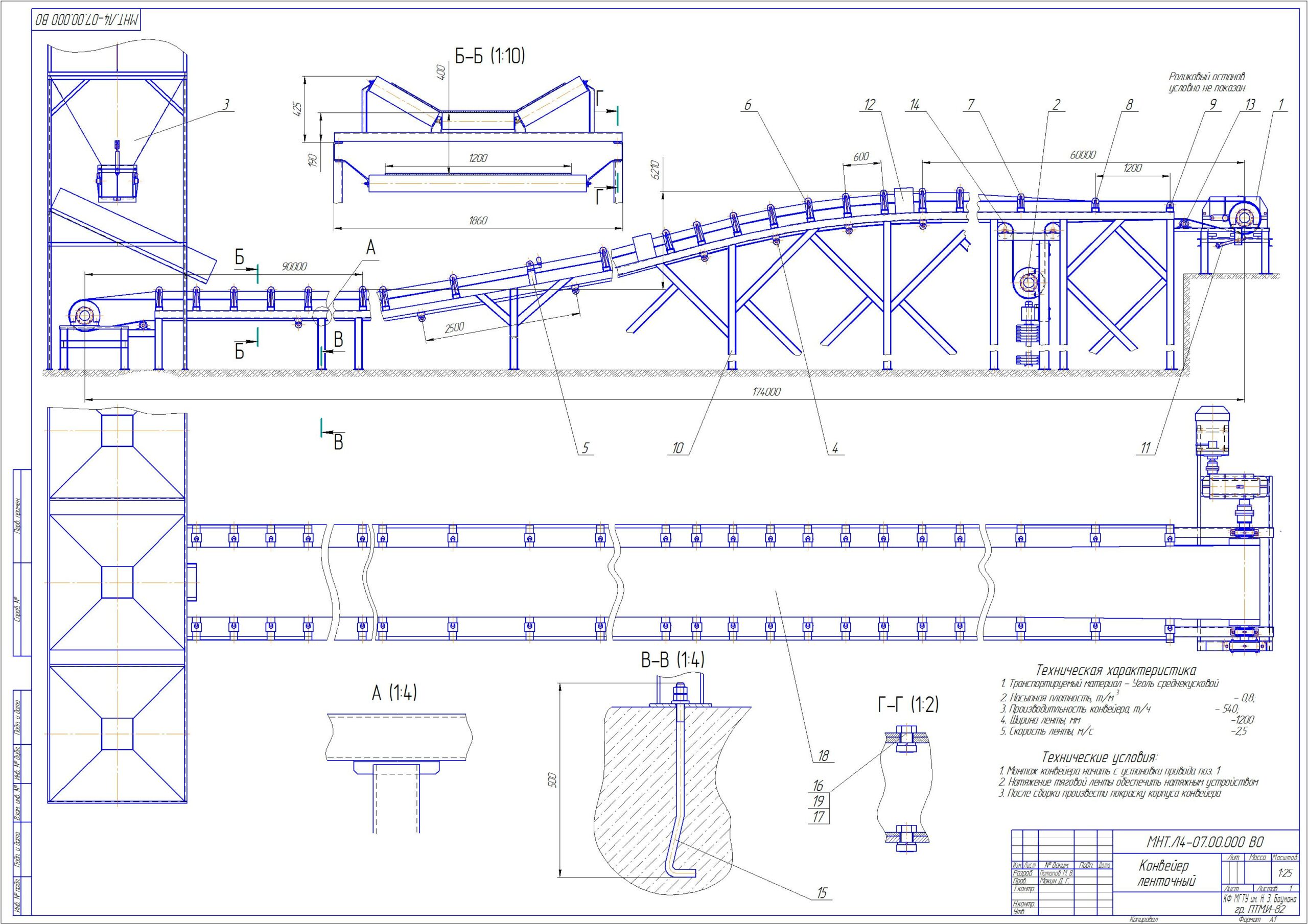

Состав: Ленточный конвейер (ВО), Спецификация Ленточный конвейер, Приводная станция (СБ), Спецификация Приводная станция, Натяжная станция (СБ), Спецификация Натяжная станция, Центрирующая роликоопора (СБ), Спецификация Центрирующая роликоопора, Загрузочное устройство (СБ), Спецификация Загрузочное устройство, ПЗ Язык документа

Софт: КОМПАС-3D v16
