Отбраковщик - сортировщик для модульного конвейера

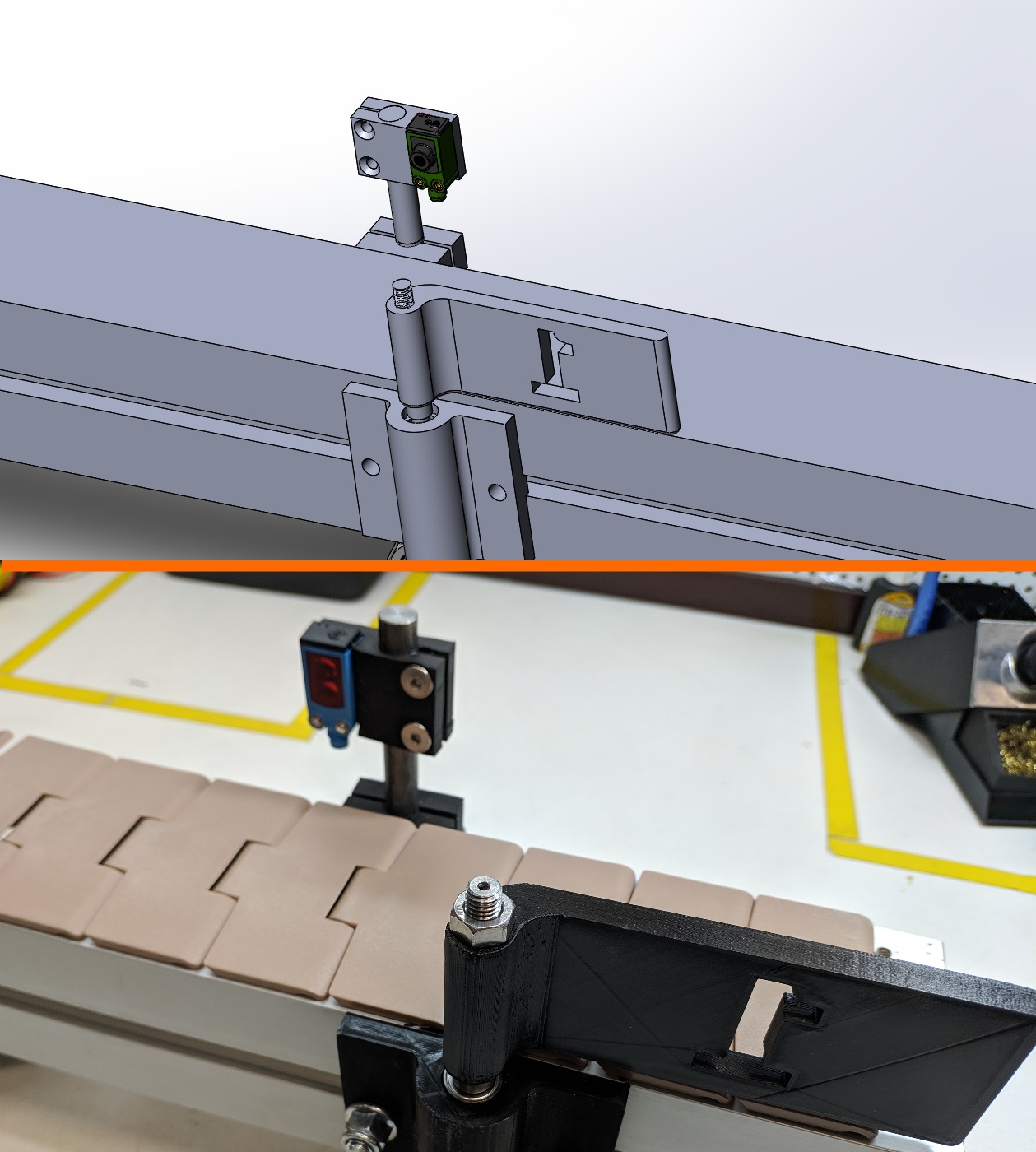

Компактный, простой отбраковщик - сортировщик для систем модульных конвейеров, в частном случае - Flexlink шириной 85мм. В основе проекта детали напечатанные на 3D принтере и оси изготовленные на токарном станке(можно использовать шпильку м8 в упрощенном варианте), пневматический цилиндр FESTO DSNU-16-10(или аналоги), подшипники 688ZZ(или аналоги), датчик SICK(при необходимости или аналоги).

Состав: 3D сборка

Софт: SolidWorks 2017

Файлы:
flaper/
flaper/profile.SLDPRT
flaper/DIN-439-B - M16x1_5(F).par
flaper/193989 DSNU-16-10-P---(----00--0-KS).par
flaper/arm.SLDPRT
flaper/stl/
flaper/stl/arm.STL
flaper/stl/sensor_mount.STL
flaper/stl/flaper.STL
flaper/stl/cylinder_mount_1.STL
flaper/stl/flaper_maunt.STL
flaper/stl/cylinder_mount_2.STL
flaper/UC4-1x34x.SLDPRT
flaper/cylinder_mount_3.SLDPRT
flaper/motor_maunt_v3.SLDPRT
flaper/asambley.SLDASM
flaper/shaft_v2.SLDPRT
flaper/cylinder_mount_2.SLDPRT
flaper/sensor_mount.SLDPRT
flaper/flaper_v2.SLDPRT
flaper/DIN_439_B___M6_F_.sldprt
flaper/9254_SGS_M6____S_0_0_0_.sldprt
flaper/image.jpg
flaper/cylinder_mount.SLDPRT
flaper/193989 DSNU-16-10-P---(-----0-ZR).par
