Рольганги - роликовые столы, предназначенные для подачи заготовок к станку, в зону резания и отвода после пиления от станка длинных заготовок.

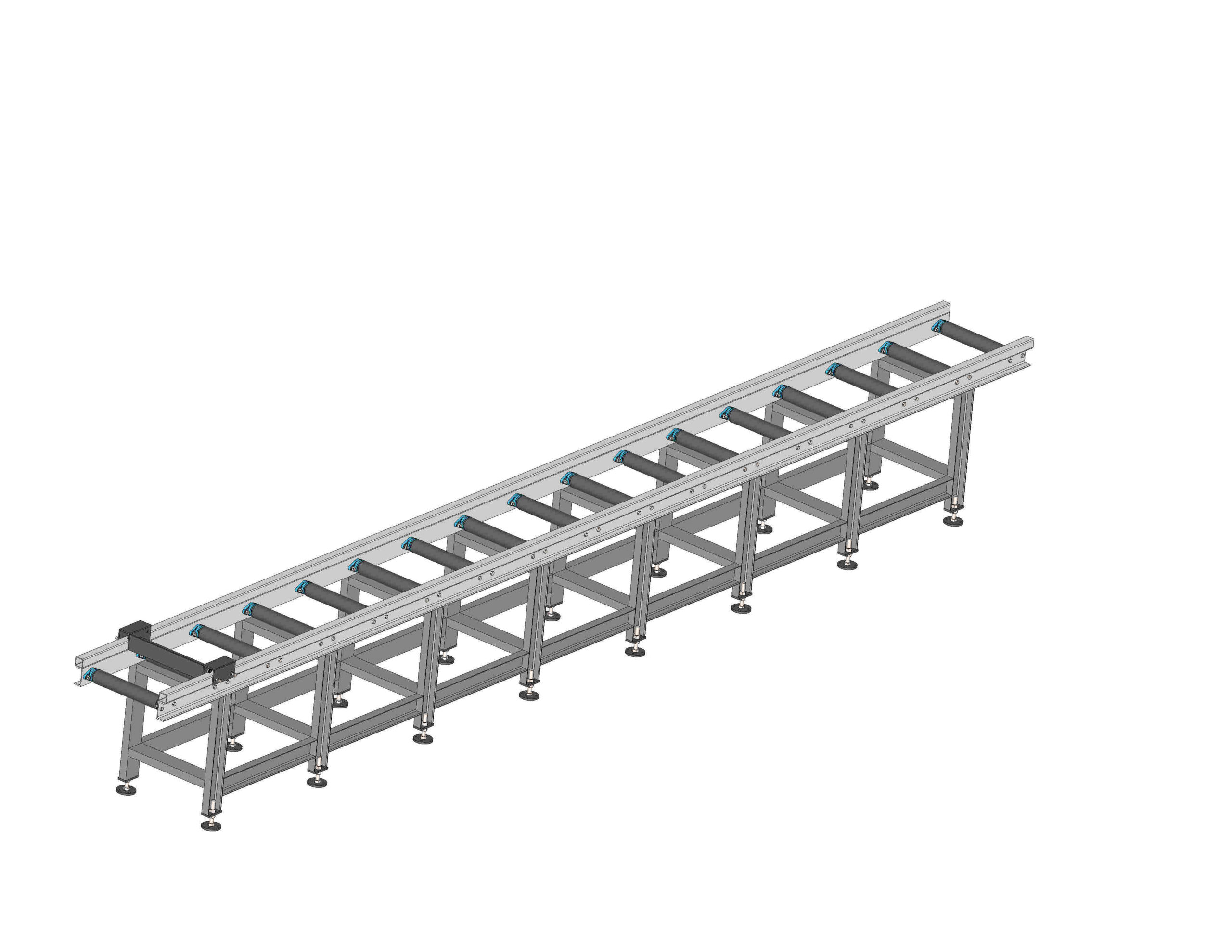

Конструкция рольгангов представляет собой раму в виде стола, которая установлена на опорах. В раме закреплены оси параллельно расположенных труб или роликов, которые вращаясь в подшипниках подводят/отводят деталь от станка. Диаметр ролика Ф89мм. Габариты рольганга 8177х1110х704мм.
Рольганг усиленный
0
1
210
2
0
150
Автор
Александр
Шутиков
Дата
12.01.2022
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2015
Как открыть?
Содержимое архива
-
Рольганг усиленный
-
Рольганг.STEP
-
Швеллер.SLDPRT
-
Упор.SLDASM
-
Круг 8 L=50.SLDPRT
-
Швеллер 12П ГОСТ 8240-97 L=776.SLDPRT
-
Нога.SLDASM
-
Подошва 2.SLDPRT
-
Труба 89х6 ГОСТ 8732-78 L=600мм.SLDPRT
-
Косынка.SLDPRT
-
Пластина ноги.SLDPRT
-
Подшипниковый узел UCFL-206.sldprt
-
Труба 60х60х4 ГОСТ 8639-82 L=1.SLDPRT
-
Ось упора.SLDPRT
-
Квадрат 30.SLDPRT
-
Пластина.sldprt
-
Упор 2.SLDASM
-
Швеллер 12П ГОСТ 8240-97 L=600.SLDPRT
-
Рольганг.SLDASM
-
Стенка боковая.SLDPRT
-
Подшипник узел UCP206.sldprt
-
Труба 80х4 ГОСТ 8639-82 L=1.SLDPRT
-
Лист 10х60х60.SLDPRT
-
Вал ролика.SLDPRT
-
Труба 89х6 ГОСТ 8732-78 L=920мм.SLDPRT
-
Стенка боковая 2.SLDPRT
-
Лист 8х200х86.SLDPRT
-
Лист 8х100х600.SLDPRT
-
Швеллер 16П ГОСТ 8240-97 L=776.SLDPRT
-
Швеллер 12П ГОСТ 8240-97 L=880.SLDPRT
-
Ролик.SLDASM
-
Основа.SLDPRT
-
-
