Транспортер скребковый с высотой подъема 2 м

589

700

3D модель Транспортер скребковый с высотой подъема 2 м

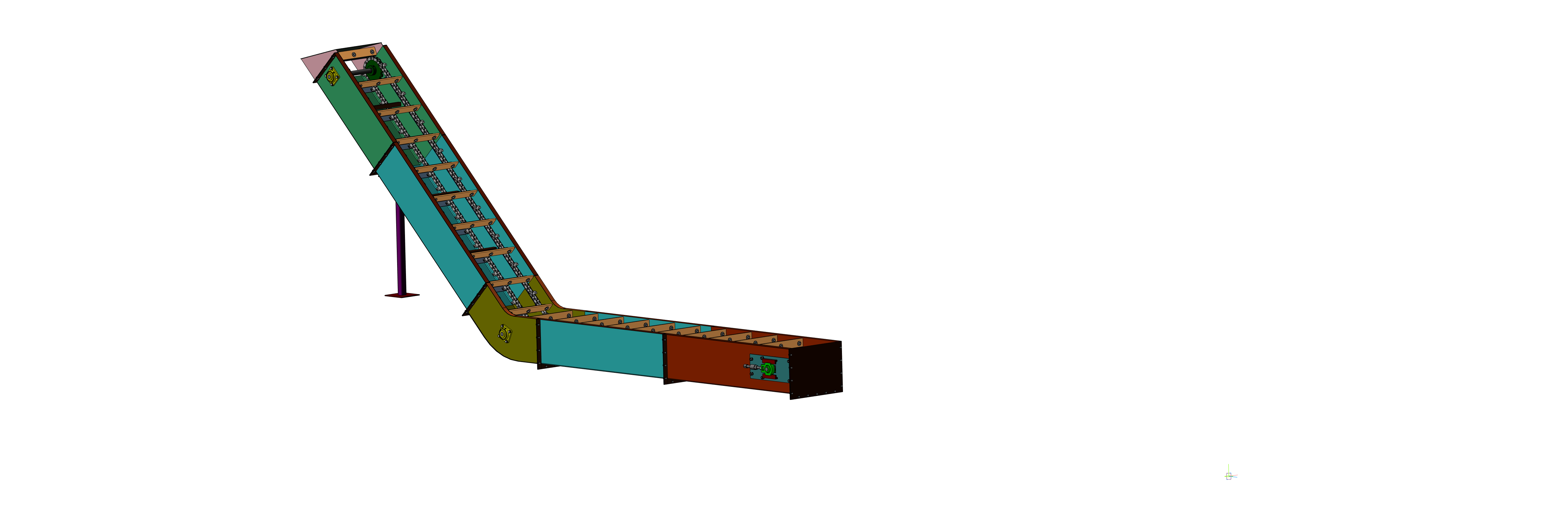

Транспортер скребковый, шириной 500 мм., угол наклона 45 град., высота подъема 2 м.

3D Модели скребковый Скребковый конвейер

Автор

Владимир Голубев

Дата

09.10.2018

Язык

Русский

Состав

3D модели, сборочные чертежи, деталировки и спецификации.

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Транспортеры поз. 2 и 12
- Цепь ТРД 38
  - Звено №1.a3d
  - Звено специальное.m3d
  - Звено №2.a3d
  - Звено.m3d
  - Ролик.m3d
  - Звено №3.a3d
  - Стержень.m3d
- Секция №1
  - Вал натяжной
    - Звезда
      - Вставка _ ТР2.300.001.m3d
      - Звезда пол цепь ТРД-38-5600 в сборе _ ТР2.100.001СБ.a3d
      - Звездочка для цепи ТРД-38-5600 _ ТР2.200.001.m3d
    - Вал натяжной в сборе _ ТР2.100.002СБ.a3d
    - Вал натяжной _ ТР2.300.002.m3d
  - UCT 207
    - Деталь 1.m3d
    - Опора подшипниковая UCT 207.a3d
    - Пол д=35.m3d
  - Крышка торцевая _ ТР10.200.007.m3d
  - Гайка регулировочная _ ТР2.300.004.m3d
  - Напрвляющая №1.m3d
  - Корпус №1 _ ТР2.200.002.m3d
  - Секция №1 _ ТР2.100.003СБ.a3d
  - Натяжной механизм
    - Направляюшая подшипниковой опоры _ ТР2.400.001.m3d
    - Плита.m3d
    - Натяжной механизм _ ТР2.100.004СБ.a3d
  - Флянец №2 _ ТР10.200.003.m3d
  - Винт натяжной _ ТР2.500.001.m3d
  - Флянец №1 _ ТР10.200.002.m3d
  - Уголок 3,2х3 L=494.m3d
  - Лист 1494х40х3.m3d
- Секция №4
  - Лист 1500х60х4.m3d
  - Корпус №3 _ ТР2.200.007.m3d
  - Секция №3 _ ТР2.100.008СБ.a3d
  - Лист 1494х40х3.m3d
- Чертежи
  - Секция №1
    - Винт натяжной _ ТР2.500.001.cdw
    - Направляющая №1 _ ТР2.200.003.cdw
    - Крышка торцевая _ ТР10.200.007.cdw
    - Гайка регулировочная _ ТР2.300.004.cdw
    - Флянец №2 _ ТР10.200.003.cdw
    - Флянец №1 _ ТР10.200.002.cdw
    - Вал натяжной
      - Вал натяжной _ ТР2.300.002.cdw
      - Звезда

        Звездочка для цепи ТРД-38-5600 _ ТР2.200.001.cdw

        Звезда под цепь ТРД 38 в сборе Сборочный чертеж _ ТР2.100.001 СБ.cdw

        Спецификация.spw

        Вставка _ ТР2.300.001.cdw
      - Вал натяжной в сборе Сборочный чертеж _ ТР2.100.002 СБ.cdw
      - Спецификация.spw
    - Корпус №1 _ ТР2.200.002.cdw
    - Секция №1 Сборочный чертеж _ ТР2.100.003 СБ.cdw
    - Натяжной механизм
      - Плита _ ТР2.200.004.cdw
      - Направляюшая подшипниковой опоры _ ТР2.400.001.cdw
      - Натяжной механизм Сборочный чертеж _ ТР2.100.004 СБ.cdw
      - Спецификация.spw
    - Спецификация.spw
  - Секция №4
    - Секция №3 Сборочный чертеж _ ТР2.100.008 СБ.cdw
    - Спецификация.spw
    - Корпус №3 _ ТР2.200.007.cdw
  - Секция №3
    - Флянец №3 _ ТР2.200.010.cdw
    - Вал приводной
      - Вал приводной в сборе Сборочный чертеж _ ТР2.100.006СБ.cdw
      - Звезда

        Вставка приводной звезды _ ТР2.300.006.cdw

        Звезда приводная в сборе Сборочный чертеж _ ТР2.100.011СБ.cdw

        Звездочка приводная _ ТР10.200.006.cdw

        Спецификация.spw
      - Спецификация.spw
      - Вал приводной _ ТР2.300.007.cdw
      - Шайба _ ТР10.400.009.cdw
    - Секция №2 Сборочный чертеж _ ТР2.100.007 СБ.cdw
    - Направляющая №3 _ ТР2.200.009.cdw
    - Корпус №2 _ ТР2.200.006.cdw
    - Спецификация.spw
    - Козырек
      - Боковая стенка козырька _ ТР2.200.011.cdw
      - Спецификация.spw
      - Козырек Сборочный чертеж _ ТР2.100.012СБ.cdw
  - Транспортер поз. 2 и 12
    - Подставка под транспортер
      - Подставка Сборочный чертеж _ ТР2.100.014 СБ.cdw
      - Спецификация.spw
    - Скребок
      - Скребок в сборе Сборочный чертеж _ ТР2.100.013СБ.cdw
      - Накладка скребка _ ТР2.600.001.cdw
      - Спецификация.spw
      - Скребок _ ТР2.400.002.cdw
    - Транспортер цепной скребковый Сборочный чертеж _ ТР2.100.010 СБ.cdw
    - Спецификация.spw
    - Транспортер цепной скребковый Сборочный чертеж _ ТР2.100.010 СБ - 1.png
  - Секция №2
    - Направляющая №2 _ ТР10.200.014.cdw
    - Дно секции перехода на подъем _ ТР10.200.008.cdw
    - Боковая стенка нижнего перехода _ ТР2.200.005.cdw
    - Флянец №3 _ ТР10.200.010.cdw
    - Вал ведомый
      - Вал ведомый в сборе Сборочный чертеж _ ТР2.100.005 СБ.cdw
      - Вал ведомый _ ТР2.300.003.cdw
      - Спецификация.spw
    - Спецификация.spw
    - Нижний переход _ ТР2.100.006СБ.cdw
    - Бурт нижнего перехода _ ТР14.200.011.cdw
- Секция №3
  - Флянец №3 _ ТР2.200.010.m3d
  - Корпус №2 _ ТР2.200.006.m3d
  - Напрвляющая №3.m3d
  - Секция №2 _ ТР2.100.007СБ.a3d
  - Лист 949х40х3.m3d
  - Вал приводной
    - Вал приводной _ ТР2.300.007.m3d
    - Звезда
      - Вставка приводной звезды _ ТР2.300.006.m3d
      - Звездочка приводная _ ТР10.200.006.m3d
      - Звезда приводная в сборе _ ТР2.100.011СБ.a3d
    - Шайба _ ТР10.400.009.m3d
    - Вал приводной в сборе _ ТР2.100.006СБ.a3d
  - Козырек
    - Козырек _ ТР2.100.012СБ.a3d
    - Лист 3,0х510х434.m3d
    - Боковая стенка козырька _ ТР2.200.011.m3d
- Транспортер поз. 2 и 12
  - Подставка под транспортер
    - Уголок 50х50х4 L=400мм..m3d
    - Лист 6,0х200х200.m3d
    - Труба 50х50х3 L=991 мм..m3d
    - Подставка _ ТР2.100.014СБ.a3d
  - Транспортер цепной скребковый _ ТР2.100.010СБ.a3d
  - Скребок
    - Накладка скребка _ ТР2.600.001.m3d
    - Скребок в сборе _ ТР2.100.013СБ.a3d
    - Скребок _ ТР2.400.002.m3d
  - Уголок 50х50х5 L=400мм..m3d
- Секция №2
  - Боковая стенка нижнего перехода _ ТР2.200.005.m3d
  - Вал ведомый
    - Вал ведомый в сборе _ ТР2.100.005СБ.a3d
    - Вал ведомый _ ТР2.300.003.m3d
  - Напрвляющая №2.m3d
  - Флянец №3 _ ТР10.200.010.m3d
  - Нижний переход _ ТР2.100.006СБ.a3d
  - UCF 207
    - Опора подшипниковая UCF 207.a3d
    - П. у. d=35.m3d
    - Пол д=35.m3d
  - Дно секции перехода на подъем _ ТР10.200.008.m3d
  - Бурт нижнего перехода _ ТР14.200.011.m3d
