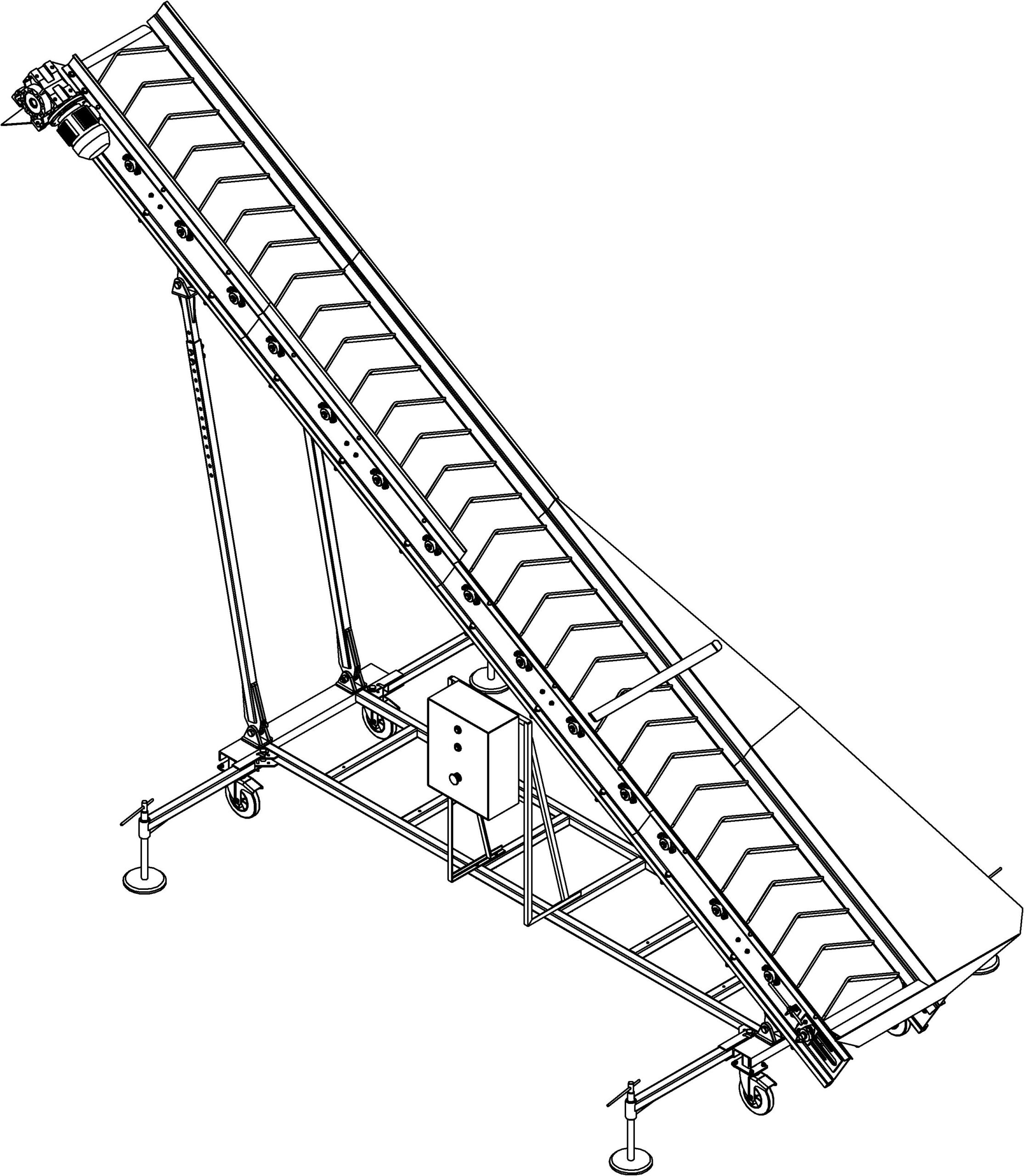

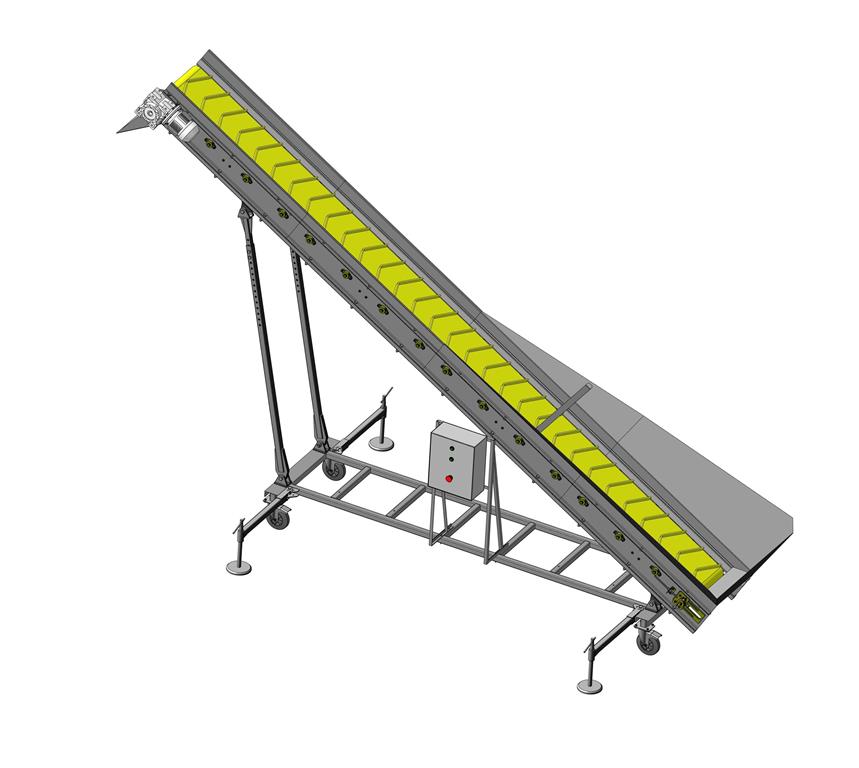

Транспортёр подающий ТП-1 000.000.000

0
6
105
1
0
600

Транспортёр подающий предназначен для перемещения (транспортировки) кускового материала (картофеля, лука и т.п.)

Частота вращения ведущего валка, об/мин 70
Скорость движения ленты конвейера, м/сек 0,395
Угол наклона к горизонту, град регулируемый
Ширина ленты, мм 500
Мощность мотор-редуктора, кВт 1,1
Масса, кг, не более 950
Габаритные размеры, мм
Длина
max 5830
min 4750
Ширина 2480
Высота
max 4935
min 3470


Сообщить о проблеме
Дата
25.08.2025
Язык
Русский
Состав
3D Сборка, Сборочные чертежи, Рабочие чертежи, Спецификации (см. список файлов)
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Бункер загрузочный.a3d Бункер загрузочный.a3d
      • icon-Бункер загрузочный _ ТП-1 003.000.000.spw Бункер загрузочный _ ТП-1 003.000.000.spw
      • icon-Бункер загрузочный Сборочный чертеж _ ТП-1 003.000.000 СБ.cdw Бункер загрузочный Сборочный чертеж _ ТП-1 003.000.000 СБ.cdw
      • icon-Стенка большая левая _ ТП-1 003.000.002.cdw Стенка большая левая _ ТП-1 003.000.002.cdw
      • icon-Стенка задняя.m3d Стенка задняя.m3d
      • icon-Стенка задняя _ ТП-1 003.000.003.cdw Стенка задняя _ ТП-1 003.000.003.cdw
      • icon-Стенка левая большая.m3d Стенка левая большая.m3d
      • icon-Стенка левая меньшая.m3d Стенка левая меньшая.m3d
      • icon-Стенка левая меньшая _ ТП-1 003.000.001.cdw Стенка левая меньшая _ ТП-1 003.000.001.cdw
      • icon-Стенка правая большая.m3d Стенка правая большая.m3d
      • icon-Стенка правая меньшая.m3d Стенка правая меньшая.m3d
      • icon-Стяжка.m3d Стяжка.m3d
      • icon-Стяжка _ ТП-1 003.000.004.cdw Стяжка _ ТП-1 003.000.004.cdw
        • icon-Бурт _ ТП-1 001.009.000.a3d Бурт _ ТП-1 001.009.000.a3d
        • icon-Бурт _ ТП-1 001.009.000.spw Бурт _ ТП-1 001.009.000.spw
        • icon-Бурт Сборочный чертеж _ ТП-1 001.009.000 СБ.cdw Бурт Сборочный чертеж _ ТП-1 001.009.000 СБ.cdw
        • icon-Скат.m3d Скат.m3d
        • icon-Скат _ ТП-1 001.009.001.cdw Скат _ ТП-1 001.009.001.cdw
        • icon-Вал.m3d Вал.m3d
        • icon-Вал _ ТП-1 001.007.001.cdw Вал _ ТП-1 001.007.001.cdw
        • icon-Вал _ ТП-1 001.007.jpg Вал _ ТП-1 001.007.jpg
        • icon-Валок ведомый.a3d Валок ведомый.a3d
        • icon-Валок ведомый _ ТП-1 001.007.000.cdw Валок ведомый _ ТП-1 001.007.000.cdw
        • icon-Валок ведомый _ ТП-1 001.007.000.jpg Валок ведомый _ ТП-1 001.007.000.jpg
        • icon-Валок ведущий _ ТП-1 001.007.000.jpg Валок ведущий _ ТП-1 001.007.000.jpg
        • icon-Валок ведущий _ ТП-1 001.007.000.spw Валок ведущий _ ТП-1 001.007.000.spw
        • icon-Крышка сквозная.m3d Крышка сквозная.m3d
        • icon-Труба.m3d Труба.m3d
        • icon-Вал.m3d Вал.m3d
        • icon-Вал _ ТП-1 001.006.003.cdw Вал _ ТП-1 001.006.003.cdw
        • icon-Вал _ ТП-1 001.006.003.jpg Вал _ ТП-1 001.006.003.jpg
        • icon-Валок ведущий.a3d Валок ведущий.a3d
        • icon-Валок ведущий _ ТП-1 001.006.000.jpg Валок ведущий _ ТП-1 001.006.000.jpg
        • icon-Валок ведущий _ ТП-1 001.006.000.spw Валок ведущий _ ТП-1 001.006.000.spw
        • icon-Валок ведущий Сборочный чертеж _ ТП-1 006.000 СБ.cdw Валок ведущий Сборочный чертеж _ ТП-1 006.000 СБ.cdw
        • icon-Валок ведущий Сборочный чертеж _ ТП-1 006.000 СБ.jpg Валок ведущий Сборочный чертеж _ ТП-1 006.000 СБ.jpg
        • icon-Крышка сквозная.m3d Крышка сквозная.m3d
        • icon-Крышка сквозная _ ТП-1 001.006.002.cdw Крышка сквозная _ ТП-1 001.006.002.cdw
        • icon-Крышка сквозная _ ТП-1 001.006.002.jpg Крышка сквозная _ ТП-1 001.006.002.jpg
        • icon-Труба.m3d Труба.m3d
        • icon-Труба _ ТП-1 001.006.001.cdw Труба _ ТП-1 001.006.001.cdw
        • icon-Труба _ ТП-1 001.006.jpg Труба _ ТП-1 001.006.jpg
        • icon-Кронштейн.a3d Кронштейн.a3d
        • icon-Кронштейн _ ТП-1 001.004.000.spw Кронштейн _ ТП-1 001.004.000.spw
        • icon-Кронштейн Сборочный чертеж _ ТП-1 001.004.000 СБ.cdw Кронштейн Сборочный чертеж _ ТП-1 001.004.000 СБ.cdw
        • icon-Пластина.m3d Пластина.m3d
        • icon-Пластина _ ТП-1 001.004.001.cdw Пластина _ ТП-1 001.004.001.cdw
        • icon-Шпилька.m3d Шпилька.m3d
        • icon-Шпилька _ ТП-1 001.004.002.cdw Шпилька _ ТП-1 001.004.002.cdw
        • icon-Кронштейн.a3d Кронштейн.a3d
        • icon-Кронштейн _ ТП-1 001.003.000.spw Кронштейн _ ТП-1 001.003.000.spw
        • icon-Кронштейн Сборочный чертеж _ ТП-1 001.003.000 СБ.cdw Кронштейн Сборочный чертеж _ ТП-1 001.003.000 СБ.cdw
        • icon-Пластина.m3d Пластина.m3d
        • icon-Пластина _ ТП-1 001.003.001.cdw Пластина _ ТП-1 001.003.001.cdw
        • icon-Шпилька.m3d Шпилька.m3d
        • icon-Шпилька _ ТП-1 001.003.002.cdw Шпилька _ ТП-1 001.003.002.cdw
        • icon-Двигатель.m3d Двигатель.m3d
        • icon-Мотор-редуктор SRT 85.a3d Мотор-редуктор SRT 85.a3d
        • icon-Редуктор SRT.m3d Редуктор SRT.m3d
        • icon-Фланец редуктора.m3d Фланец редуктора.m3d
        • icon-Балка.m3d Балка.m3d
        • icon-Балка _ ТП-1 001.001.001.cdw Балка _ ТП-1 001.001.001.cdw
        • icon-Балка _ ТП-1 001.001.003.m3d Балка _ ТП-1 001.001.003.m3d
        • icon-Балка _ ТП-1 001.001.007.m3d Балка _ ТП-1 001.001.007.m3d
        • icon-Балка _ ТП-1 001.002.003.cdw Балка _ ТП-1 001.002.003.cdw
        • icon-Опора _ ТП-1 001.001.014.m3d Опора _ ТП-1 001.001.014.m3d
        • icon-Опора левая _ ТП-1 001.001.000.spw Опора левая _ ТП-1 001.001.000.spw
        • icon-Опора левая Сборочный чертеж _ ТП-1 001.001.000 СБ.cdw Опора левая Сборочный чертеж _ ТП-1 001.001.000 СБ.cdw
        • icon-Опора левая ТП-1 001.001.000.a3d Опора левая ТП-1 001.001.000.a3d
        • icon-Опора под мотор-редуктор _ ТП-1 001.001.003.cdw Опора под мотор-редуктор _ ТП-1 001.001.003.cdw
        • icon-Пластина _ ТП-1 001.001.011.m3d Пластина _ ТП-1 001.001.011.m3d
        • icon-Ухо _ ТП-1 001.001.010.m3d Ухо _ ТП-1 001.001.010.m3d
        • icon-Балка _ ТП-1 001.001.002.m3d Балка _ ТП-1 001.001.002.m3d
        • icon-Балка _ ТП-1 001.001.004.m3d Балка _ ТП-1 001.001.004.m3d
        • icon-Балка _ ТП-1 001.001.008.m3d Балка _ ТП-1 001.001.008.m3d
        • icon-Балка _ ТП-1 001.002.001.cdw Балка _ ТП-1 001.002.001.cdw
        • icon-Балка _ ТП-1 001.002.002.cdw Балка _ ТП-1 001.002.002.cdw
        • icon-Балка _ ТП-1 001.002.003.cdw Балка _ ТП-1 001.002.003.cdw
        • icon-Опора _ ТП-1 001.001.014.m3d Опора _ ТП-1 001.001.014.m3d
        • icon-Опора правая _ ТП-1 001.002.000.spw Опора правая _ ТП-1 001.002.000.spw
        • icon-Опора правая Сборочный чертеж _ ТП-1 001.002.000 СБ.cdw Опора правая Сборочный чертеж _ ТП-1 001.002.000 СБ.cdw
        • icon-Опора правая ТП-1 001.002.000.a3d Опора правая ТП-1 001.002.000.a3d
        • icon-Пластина _ ТП-1 001.001.009.m3d Пластина _ ТП-1 001.001.009.m3d
        • icon-Пластина _ ТП-1 001.001.011.m3d Пластина _ ТП-1 001.001.011.m3d
        • icon-Пластина _ ТП-1 001.002.004.cdw Пластина _ ТП-1 001.002.004.cdw
        • icon-Пластина _ ТП-1 001.002.006.cdw Пластина _ ТП-1 001.002.006.cdw
        • icon-Ухо _ ТП-1 001.001.010.m3d Ухо _ ТП-1 001.001.010.m3d
        • icon-Ухо _ ТП-1 001.002.005.cdw Ухо _ ТП-1 001.002.005.cdw
        • icon-Балка.m3d Балка.m3d
        • icon-Перекладина.a3d Перекладина.a3d
        • icon-Перекладина _ ТП-1 001.005.001.spw Перекладина _ ТП-1 001.005.001.spw
        • icon-Перекладина Сборочный чертеж _ ТП-1 001.005.000 СБ.cdw Перекладина Сборочный чертеж _ ТП-1 001.005.000 СБ.cdw
        • icon-Пластина.m3d Пластина.m3d
        • icon-Пластина _ ТП-1 001.005.002.cdw Пластина _ ТП-1 001.005.002.cdw
        • icon-Ось _ ТП-1 001.008.001.cdw Ось _ ТП-1 001.008.001.cdw
        • icon-Ось _ ТП-1 001.008.001.m3d Ось _ ТП-1 001.008.001.m3d
        • icon-Ролик _ ТП-1 001 008.000.a3d Ролик _ ТП-1 001 008.000.a3d
        • icon-Ролик _ ТП-1 001.008.000.spw Ролик _ ТП-1 001.008.000.spw
        • icon-Ролик Сборочный чертеж _ ТП-1 001 008.000 СБ.cdw Ролик Сборочный чертеж _ ТП-1 001 008.000 СБ.cdw
        • icon-Цилиндр _ ТП-1 001.008.002.cdw Цилиндр _ ТП-1 001.008.002.cdw
        • icon-Цилиндр _ ТП-1 001.008.002.m3d Цилиндр _ ТП-1 001.008.002.m3d
      • icon-Конвейер.a3d Конвейер.a3d
      • icon-Конвейер _ ТП-1 001.000.000.spw Конвейер _ ТП-1 001.000.000.spw

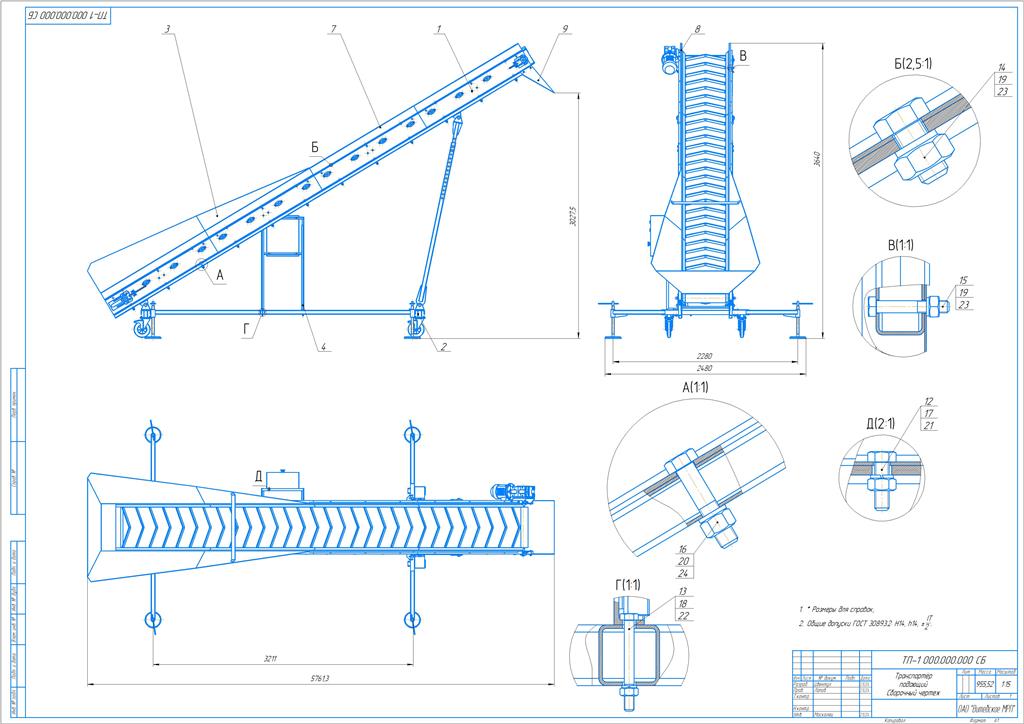

      • icon-Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ(1).jpg Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ(1).jpg
      • icon-Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ(2).jpg Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ(2).jpg
      • icon-Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ.cdw Конвейер Сборочный чертеж _ ТП-1 001.000.000 СБ.cdw
      • icon-Лента конвейера.m3d Лента конвейера.m3d
      • icon-Подшипник _ FL 204.m3d Подшипник _ FL 204.m3d
      • icon-Подшипник _ FL205.m3d Подшипник _ FL205.m3d
        • icon-Верхняя часть.m3d Верхняя часть.m3d
        • icon-Гайка верхняя.m3d Гайка верхняя.m3d
        • icon-Гайка нижняя.m3d Гайка нижняя.m3d
        • icon-Кнопка зеленая.m3d Кнопка зеленая.m3d
        • icon-Кнопка управления КМЕ (зеленая).a3d Кнопка управления КМЕ (зеленая).a3d
        • icon-Крепежная часть.m3d Крепежная часть.m3d
        • icon-Гайка.m3d Гайка.m3d
        • icon-Кнопка Стоп.a3d Кнопка Стоп.a3d
        • icon-Корпус кнопки Стоп.m3d Корпус кнопки Стоп.m3d
      • icon-Дверца.m3d Дверца.m3d
      • icon-Кнопка управления КМЕ (зеленая).exe Кнопка управления КМЕ (зеленая).exe
      • icon-Кнопка управления КМЕ (красная_грибок).exe Кнопка управления КМЕ (красная_грибок).exe
      • icon-Короб.m3d Короб.m3d
      • icon-Пульт управления.a3d Пульт управления.a3d
        • icon-Уголок ГОСТ 8509-93_001_221014_094425.M3D Уголок ГОСТ 8509-93_001_221014_094425.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_094457.M3D Уголок ГОСТ 8509-93_001_221014_094457.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_094830.M3D Уголок ГОСТ 8509-93_001_221014_094830.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_094907.M3D Уголок ГОСТ 8509-93_001_221014_094907.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_095505.M3D Уголок ГОСТ 8509-93_001_221014_095505.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_095538.M3D Уголок ГОСТ 8509-93_001_221014_095538.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_095608.M3D Уголок ГОСТ 8509-93_001_221014_095608.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_100155.M3D Уголок ГОСТ 8509-93_001_221014_100155.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_100156.M3D Уголок ГОСТ 8509-93_001_221014_100156.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_100239.M3D Уголок ГОСТ 8509-93_001_221014_100239.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_100241.M3D Уголок ГОСТ 8509-93_001_221014_100241.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_101013.M3D Уголок ГОСТ 8509-93_001_221014_101013.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_101115.M3D Уголок ГОСТ 8509-93_001_221014_101115.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_102341.M3D Уголок ГОСТ 8509-93_001_221014_102341.M3D
        • icon-Уголок ГОСТ 8509-93_001_221014_102440.M3D Уголок ГОСТ 8509-93_001_221014_102440.M3D
      • icon-Опора _ ТП-1 004.000.001.cdw Опора _ ТП-1 004.000.001.cdw
      • icon-Перекладина _ ТП-1 004.000.005.cdw Перекладина _ ТП-1 004.000.005.cdw
      • icon-Рама под пульт управления _ ТП-1 004.000.000.spw Рама под пульт управления _ ТП-1 004.000.000.spw
      • icon-Рама под пульт управления Сборочный чертеж _ ТП-1 004.000.000 СБ.cdw Рама под пульт управления Сборочный чертеж _ ТП-1 004.000.000 СБ.cdw
      • icon-Рама под пульт управления ТП-1 004.000.000.a3d Рама под пульт управления ТП-1 004.000.000.a3d
      • icon-Стойка _ ТП-1 004.000.003.cdw Стойка _ ТП-1 004.000.003.cdw
        • icon-Башмак.a3d Башмак.a3d
        • icon-Башмак _ ТП-1 002.003.000.cdw Башмак _ ТП-1 002.003.000.cdw
        • icon-Башмак _ ТП-1 002.003.000.spw Башмак _ ТП-1 002.003.000.spw
        • icon-Опора.m3d Опора.m3d
        • icon-Ухо.m3d Ухо.m3d
        • icon-Ухо _ ТП-1 002.003.002.cdw Ухо _ ТП-1 002.003.002.cdw
        • icon-Балка.m3d Балка.m3d
        • icon-Балка _ ТП-1 002.007.001.cdw Балка _ ТП-1 002.007.001.cdw
        • icon-Башмак.m3d Башмак.m3d
        • icon-Башмак _ ТП-1 002.007.006.cdw Башмак _ ТП-1 002.007.006.cdw
        • icon-Винт.m3d Винт.m3d
        • icon-Винт _ ТП-1 002.007.004.cdw Винт _ ТП-1 002.007.004.cdw
        • icon-Втулка.m3d Втулка.m3d
        • icon-Втулка _ ТП-1 002.007.002.cdw Втулка _ ТП-1 002.007.002.cdw
        • icon-Лапа опорная _ ТП-1 002.007.000.spw Лапа опорная _ ТП-1 002.007.000.spw
        • icon-Лапа опорная Сборочный чертеж _ ТП-1 002.007.000 СБ.cdw Лапа опорная Сборочный чертеж _ ТП-1 002.007.000 СБ.cdw
        • icon-Лапа опорная ТП-1 002.007.000 СБ.a3d Лапа опорная ТП-1 002.007.000 СБ.a3d
        • icon-Ось.m3d Ось.m3d
        • icon-Петля.m3d Петля.m3d
        • icon-Петля _ ТП-1 002.007.003.cdw Петля _ ТП-1 002.007.003.cdw
        • icon-Ребро жесткости.m3d Ребро жесткости.m3d
        • icon-Ребро жесткости _ ТП-1 002.007.007.cdw Ребро жесткости _ ТП-1 002.007.007.cdw
        • icon-Колесо.m3d Колесо.m3d
        • icon-Опора колёсная _ 3477 DRR 200 P63.a3d Опора колёсная _ 3477 DRR 200 P63.a3d
        • icon-Основание.m3d Основание.m3d
          • icon-Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093331.M3D Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093331.M3D
          • icon-Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093407.M3D Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093407.M3D
          • icon-Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093625.M3D Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_093625.M3D
          • icon-Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_094751.M3D Труба квадратная ГОСТ 8639-82 холоднотянутая_001_031014_094751.M3D
          • icon-Швеллер ГОСТ 8240-97 без уклона полок_001_031014_092635.M3D Швеллер ГОСТ 8240-97 без уклона полок_001_031014_092635.M3D
          • icon-Швеллер ГОСТ 8240-97 без уклона полок_001_031014_092707.M3D Швеллер ГОСТ 8240-97 без уклона полок_001_031014_092707.M3D
        • icon-Косынка.m3d Косынка.m3d
        • icon-Косынка _ ТП-1 002.001.005.cdw Косынка _ ТП-1 002.001.005.cdw
        • icon-Рама.a3d Рама.a3d
        • icon-Рама _ ТП-1 002.001.000.spw Рама _ ТП-1 002.001.000.spw
        • icon-Рама Сборочный чертеж _ ТП-1 002.001.000 СБ.cdw Рама Сборочный чертеж _ ТП-1 002.001.000 СБ.cdw
        • icon-Перекладина _ ТП-1 002.002.001.cdw Перекладина _ ТП-1 002.002.001.cdw
        • icon-Рама под конвейер.a3d Рама под конвейер.a3d
        • icon-Рама под конвейер _ ТП-1 002.002.000.cdw Рама под конвейер _ ТП-1 002.002.000.cdw
        • icon-Рама под конвейер _ ТП-1 002.002.000.spw Рама под конвейер _ ТП-1 002.002.000.spw
        • icon-Опора.m3d Опора.m3d
        • icon-Серьга.a3d Серьга.a3d
        • icon-Серьга _ ТП-1 002.004.000.spw Серьга _ ТП-1 002.004.000.spw
        • icon-Серьга Сборочный чертеж _ ТП-1 002.004.000 СБ.cdw Серьга Сборочный чертеж _ ТП-1 002.004.000 СБ.cdw
        • icon-Ухо.m3d Ухо.m3d
        • icon-Перекладина.m3d Перекладина.m3d
        • icon-Перекладина _ ТП-1 002.006.001.cdw Перекладина _ ТП-1 002.006.001.cdw
        • icon-Пластина.m3d Пластина.m3d
        • icon-Пятка.m3d Пятка.m3d
        • icon-Ребро жёсткости.cdw Ребро жёсткости.cdw
        • icon-Ребро жёсткости.m3d Ребро жёсткости.m3d
        • icon-Спецификация.spw Спецификация.spw
        • icon-Стойка верхняя.a3d Стойка верхняя.a3d
        • icon-Стойка верхняя _ ТП-1 002.006.000.cdw Стойка верхняя _ ТП-1 002.006.000.cdw
        • icon-Ухо.m3d Ухо.m3d
        • icon-Перекладина.m3d Перекладина.m3d
        • icon-Перекладина _ ТП-1 002.005.001.cdw Перекладина _ ТП-1 002.005.001.cdw
        • icon-Стойка нижняя.a3d Стойка нижняя.a3d
        • icon-Стойка нижняя _ ТП-1 002.005.000.spw Стойка нижняя _ ТП-1 002.005.000.spw
        • icon-Стойка нижняя Сборочный чертеж _ ТП-1 002.005.000 СБ.cdw Стойка нижняя Сборочный чертеж _ ТП-1 002.005.000 СБ.cdw
        • icon-Ухо.m3d Ухо.m3d
        • icon-Ухо _ ТП-1 002.005.002.cdw Ухо _ ТП-1 002.005.002.cdw
      • icon-Палец.m3d Палец.m3d
      • icon-Палец _ ТП-1 002.000.002.cdw Палец _ ТП-1 002.000.002.cdw
      • icon-Пластина опорная.m3d Пластина опорная.m3d
      • icon-Пластина опорная _ ТП-1 002.000.001.cdw Пластина опорная _ ТП-1 002.000.001.cdw
      • icon-Станина.a3d Станина.a3d
      • icon-Станина _ ТП-1 002.000.000.spw Станина _ ТП-1 002.000.000.spw
      • icon-Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(1).jpg Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(1).jpg
      • icon-Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(2).jpg Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(2).jpg
      • icon-Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(3).jpg Станина Сборочный чертеж _ ТП-1 002.000.000 СБ(3).jpg
      • icon-Станина Сборочный чертеж _ ТП-1 002.000.000 СБ.cdw Станина Сборочный чертеж _ ТП-1 002.000.000 СБ.cdw
      • icon-Шплинт.m3d Шплинт.m3d
      • icon-Шплинт _ ТП-1 002.000.003.cdw Шплинт _ ТП-1 002.000.003.cdw
    • icon-Безымянный.png Безымянный.png
    • icon-Борт _ ТП-1 000.000.001.cdw Борт _ ТП-1 000.000.001.cdw
    • icon-Борт _ ТП-1 000.000.001.m3d Борт _ ТП-1 000.000.001.m3d
    • icon-Борт _ ТП-1 000.000.002.cdw Борт _ ТП-1 000.000.002.cdw
    • icon-Борт _ ТП-1 000.000.002.m3d Борт _ ТП-1 000.000.002.m3d
    • icon-Для титульника.jpg Для титульника.jpg
    • icon-Паспорт для Транспортёра подающего ТП-1 000.000.000.docx Паспорт для Транспортёра подающего ТП-1 000.000.000.docx
    • icon-Склиз _ ТП-1 000.000.003.cdw Склиз _ ТП-1 000.000.003.cdw
    • icon-Склиз _ ТП-1 000.000.003.m3d Склиз _ ТП-1 000.000.003.m3d
    • icon-Титульник для транспортёра.docx Титульник для транспортёра.docx
    • icon-Транспортёр подающий.cdw Транспортёр подающий.cdw
    • icon-Транспортёр подающий.spw Транспортёр подающий.spw
    • icon-Транспортёр подающий _ ТП-1 000.000.000 1.jpg Транспортёр подающий _ ТП-1 000.000.000 1.jpg
    • icon-Транспортёр подающий _ ТП-1 000.000.000.a3d Транспортёр подающий _ ТП-1 000.000.000.a3d
    • icon-Транспортёр подающий _ ТП-1 000.000.000.jpg Транспортёр подающий _ ТП-1 000.000.000.jpg
    • icon-Транспортёр подающий _ ТП-1 000.000.000.stp Транспортёр подающий _ ТП-1 000.000.000.stp
    • icon-Транспортёр подающий Сборочный чертеж _ ТП-1 000.000.000 СБ.cdw Транспортёр подающий Сборочный чертеж _ ТП-1 000.000.000 СБ.cdw
    • icon-Транспортёр подающий Сборочный чертеж _ ТП-1 000.000.000 СБ.jpg Транспортёр подающий Сборочный чертеж _ ТП-1 000.000.000 СБ.jpg
    • icon-Фрагмент.jpg Фрагмент.jpg
    • icon-Фрагмент02.jpg Фрагмент02.jpg
    • icon-Фрагмент0202.jpg Фрагмент0202.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:

Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
