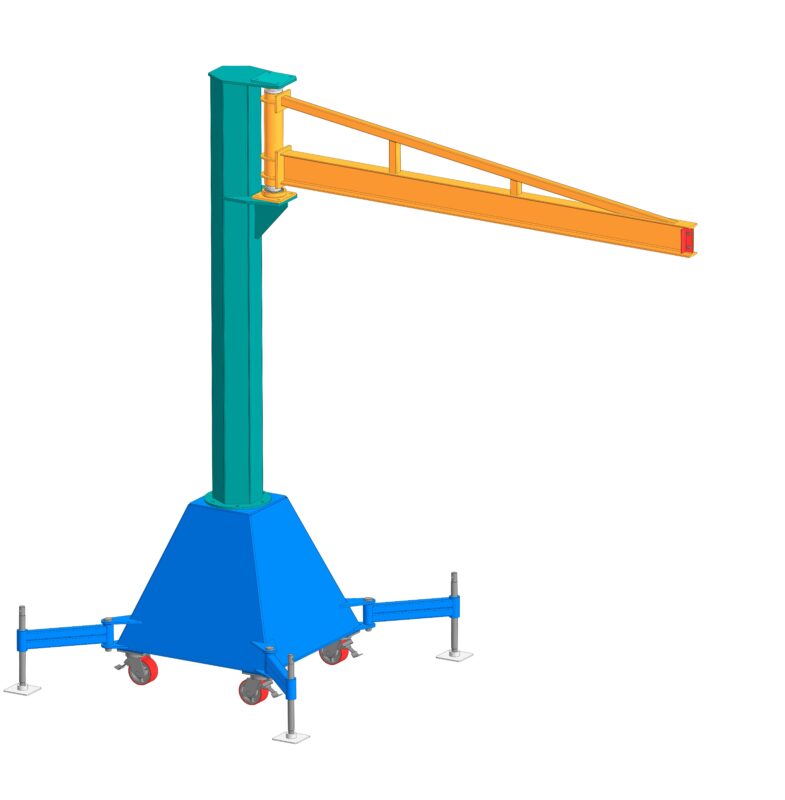

Кран передвижной электрический консольный грузоподъемностью 2,2т

0
2
76
0
0
150

Передвижной электрический консольный кран грузоподъемностью 2,2т — компактное мобильное крановое оборудование, позволяющее существенно расширить охват обслуживаемой территории. Перемещение крана по производственному участку возможно только без груза и осуществляется с помощью специального шасси или рохли. Устойчивость конструкции обеспечивает наполняемый песком противовес у основания колонны.
Технические характеристики
1. Грузоподъемность, т - 2,2
2. Вылет стрелы, м - 3,0
3. Высота подъема, м - 3,0
4. Высота до стрелы, м - 3,0
5. Угол поворота, град - не менее 270°
6. Тип поворота стрелы - Ручной
7. Масса, кг - 600
8. Режим работы - А1


Сообщить о проблеме
Автор
user-avatar ILHAM KARIMOV
Дата
18.08.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 24 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-SCpb63 (75) Heavy.a3d SCpb63 (75) Heavy.a3d
      • icon-SCpb63 (75) Heavy.jpg SCpb63 (75) Heavy.jpg
      • icon-Колесо.m3d Колесо.m3d
      • icon-Механизм тормоза.m3d Механизм тормоза.m3d
      • icon-Основание колеса.m3d Основание колеса.m3d
      • icon-Поворотный механизм.m3d Поворотный механизм.m3d
    • icon-Балка СБ.a3d Балка СБ.a3d
    • icon-Винт.m3d Винт.m3d
    • icon-Винтовая опора.a3d Винтовая опора.a3d
    • icon-Втулка_1.m3d Втулка_1.m3d
    • icon-Втулка_2.m3d Втулка_2.m3d
    • icon-Двутавр 18М_2650.m3d Двутавр 18М_2650.m3d
    • icon-Копус нижний.m3d Копус нижний.m3d
    • icon-Копус нижний_объем.m3d Копус нижний_объем.m3d
    • icon-Корпус подшипника.m3d Корпус подшипника.m3d
    • icon-Корпус подшипника_2.m3d Корпус подшипника_2.m3d
    • icon-Косынка-2.m3d Косынка-2.m3d
    • icon-Косынка.m3d Косынка.m3d
    • icon-Кран-консольный 2,2т (передвижной).a3d Кран-консольный 2,2т (передвижной).a3d
    • icon-Кран-консольный 2,2т (передвижной).jpg Кран-консольный 2,2т (передвижной).jpg
    • icon-Кран-консольный 2,2т (передвижной).stp Кран-консольный 2,2т (передвижной).stp
    • icon-Кронштейн.m3d Кронштейн.m3d
    • icon-Кронштейн_2.m3d Кронштейн_2.m3d
    • icon-Нижняя крышка основания.m3d Нижняя крышка основания.m3d
    • icon-Опора верхняя СБ.a3d Опора верхняя СБ.a3d
    • icon-Опора колесная колесо D=250.m3d Опора колесная колесо D=250.m3d
    • icon-Опора механическая.a3d Опора механическая.a3d
    • icon-Опора нижняя СБ.a3d Опора нижняя СБ.a3d
    • icon-Основания СБ.a3d Основания СБ.a3d
    • icon-Ось нижний.m3d Ось нижний.m3d
    • icon-Палец.m3d Палец.m3d
    • icon-Пластина 120х100х16.m3d Пластина 120х100х16.m3d
    • icon-Пластина 180х150х16.m3d Пластина 180х150х16.m3d
    • icon-Пластина 180х150х16_2.m3d Пластина 180х150х16_2.m3d
    • icon-Пластина 220х120х16.m3d Пластина 220х120х16.m3d
    • icon-Пластина колесо.m3d Пластина колесо.m3d
    • icon-Плачстина 300х230х16.m3d Плачстина 300х230х16.m3d
    • icon-Проушина опоры-1.m3d Проушина опоры-1.m3d
    • icon-Проушина опоры-2.m3d Проушина опоры-2.m3d
    • icon-Профиль 50х50х2-1.m3d Профиль 50х50х2-1.m3d
    • icon-Профиль 50х50х2-2.m3d Профиль 50х50х2-2.m3d
    • icon-Профиль 50х50х2-3.m3d Профиль 50х50х2-3.m3d
    • icon-Профиль плечо.m3d Профиль плечо.m3d
    • icon-Пята 600х600х12.m3d Пята 600х600х12.m3d
    • icon-Сегмент стойки.m3d Сегмент стойки.m3d
    • icon-Скоба трубы 108.m3d Скоба трубы 108.m3d
    • icon-Стойка_СБ.a3d Стойка_СБ.a3d
    • icon-Стойка СБ.a3d Стойка СБ.a3d
    • icon-Труба 108х9_800.m3d Труба 108х9_800.m3d
    • icon-Уголок 50х50х5_140.m3d Уголок 50х50х5_140.m3d
    • icon-Фланец основания.m3d Фланец основания.m3d
    • icon-Фланец стойки.m3d Фланец стойки.m3d
    • icon-втулка лапки.m3d втулка лапки.m3d
    • icon-пластина лапки.m3d пластина лапки.m3d
