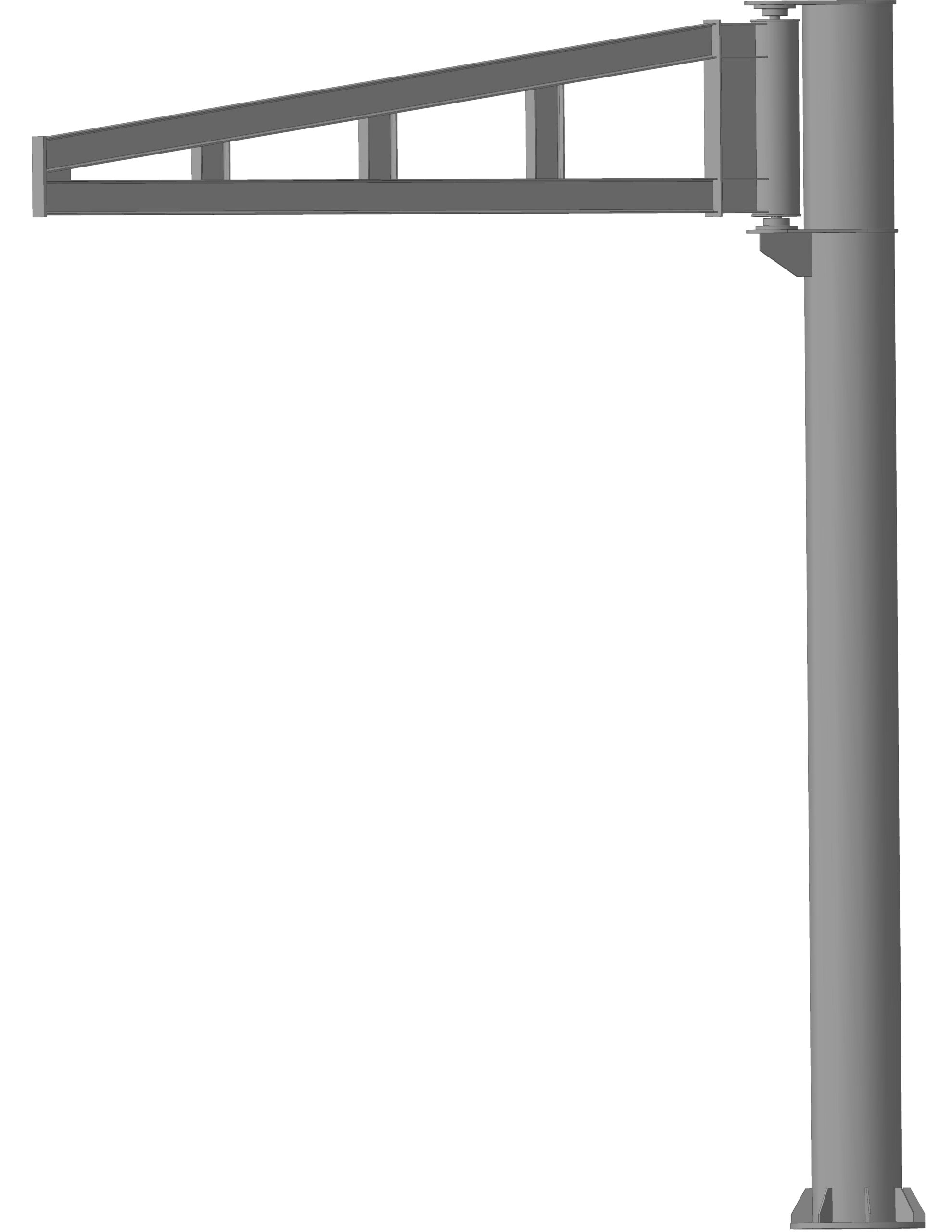

Кран консольный с поворотной стрелой. Грузоподъмность 1 тн. вылет стрелы от оси вращения 5м. Высота до стрелы 5850мм. Шарнирный узел.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Кран консольный с поворотной стрелой 1 тн
Кран консольный с поворотной стрелой 1 тн
0
23
943
12
0
50
Сообщить о проблеме
Автор
ufamarat
Дата
22.05.2020
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Продольная 10 мм - 1 шт.dxf
-
Торцевая 10 мм - 2 шт.dxf
-
Усиление 10 мм - 4 шт.dxf
-
Центральная 10 мм - 1 шт.dxf
-
-
Заглушка вал 10мм - 2 шт..dxf
-
Пластина 10мм Стрела - 1 шт.dxf
-
Пластина 20мм Стрела торец - 1 шт.dxf
-
Пл опора 20мм - 2 шт..dxf
-
-
Вал.cdw
-
Вал.m3d
-
Заглушка опорник.cdw
-
Заглушка опорник.m3d
-
Опора 530х8.cdw
-
Опора 530х8.m3d
-
Сборка.a3d
-
Сборка.cdw
-
Сборка шарнир.a3d
-
Сборка шарнир.spw
-
Сборка шарнирный узел.cdw
-
Соед. пластина.m3d
-
Соед пластина.cdw
-
Стрела.cdw
-
Стрела.m3d
-
Фланец верхний.cdw
-
Фланец верхний.m3d
-
Фланец нижний.cdw
-
Фланец нижний.m3d
-
Шарнир 273х6.m3d
