КОМПАС 3D 18

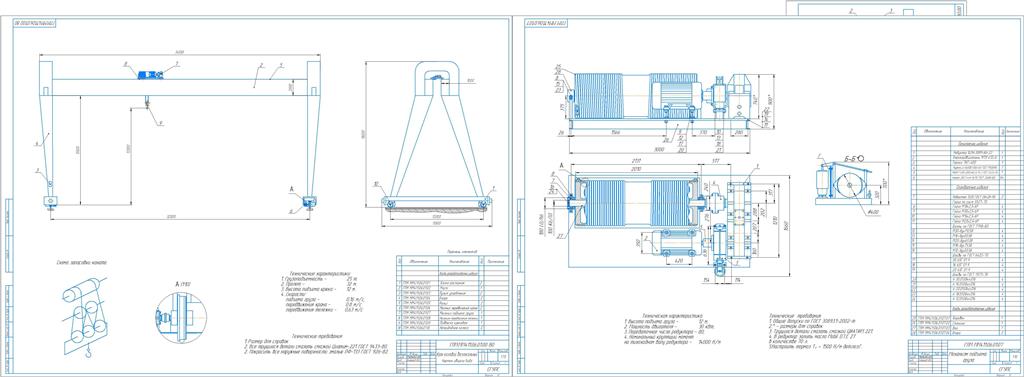

Кран козловой бесконсольный: 32 м, 25 т

Сибирский государственный университет путей сообщения
Кафедра "Подъемно-транспортные, путевые, строительные и дорожные машины"
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему "Кран козловой бесконсольный"
Новосибирск 2017

Исходные данные: грузоподъемность - 25 т, пролет крана - 32 м, высота подъема груза - 12 м. Режим работ: груза 6М, крана 5М.

Содержание
1. Назначение машины, краткое описание и устройства и работ
2. Определение основных параметров машины и рабочего оборудования
3. Расчет механизма подъема груза
3.1 Выбор типа крюковой подвески
3.2 Расчет и выбор каната
3.3 Определение размеров барабана
3.4 Определение потребной мощности. Выбор двигателя
3.5 Кинематический расчет механизма
3.6 Подбор соединительных муфт
3.7 Проверка двигателя на надежность пуска
3.8 Выбор тормоза. Определение тормозного момента
3.9 Прочностные расчеты узла барабана
3.10 Расчет крюковой подвески
4. Расчет механизма передвижения крана
4.1 Определение основных размеров
4.2 Определение внешних сопротивлений
4.3 Определение потребной мощности. Выбор двигателя.
4.4 Кинематический расчет механизма
4.5 Подбор редуктора, муфт и тормозов
4.6 Проверка запаса сцепления
5. Выводы
Список использованых источников

Состав: Кран бесконсольный (ВО), Механизм подъема груза, Карта смазки Язык документа

Софт: КОМПАС-3D 15.1

Просмотр файлов
ГПМ\Итог.docx
ГПМ\Карта смазки v15.cdw
ГПМ\Кран 32 м, 25 А1.cdw
ГПМ\Механизм подъема груза А1.cdw
ГПМ
