Кран мостовой

Сибирский государственный университет путей сообщения
Кафедра подъемно-транспортные, строительные и дорожные машины
Курсовой проект по дисциплине Грузоподъемные машины и оборудование
На тему Кран мостовой
Новосибирск, 2018

Исходные данные: Q=1,2 т, S=16 м, H=8 м, Vгр=0,5 м/с, Vтел=0,7 м/с, режим работы груза 3М, режим работы тележки 4М, работа с опасными грузами.

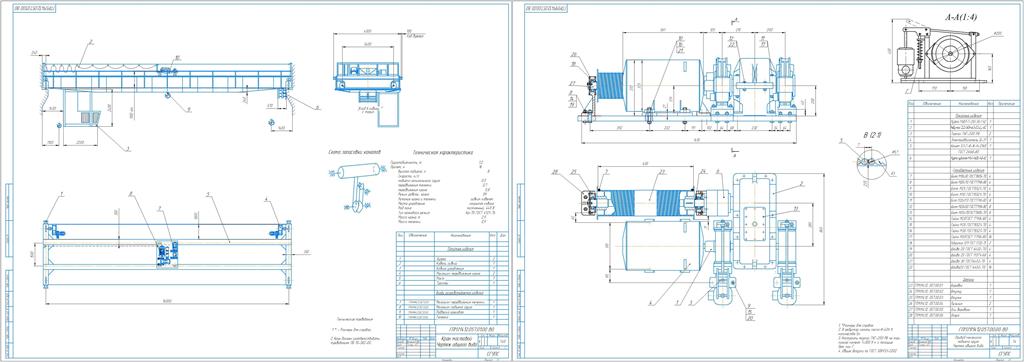

Графическая часть содержит чертеж общего вида крана, чертеж общего вида грузоподъемного механизма.

Содержание
1 НАЗНАЧЕНИЕ, УСТРОЙСТВО КРАНА. ОПИСАНИЕ ВЫПОЛНЯЕМЫХ РАБОТ 4
2 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ МАШИНЫ И РАБОЧЕГО ОБОРУДОВАНИЯ 5
3 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 6
3.1 Расчет и выбор каната 6
3.2 Расчет барабана 7
3.3 Расчет и выбор крюковой подвески и крана 15
3.4 Определение потребной мощности. Выбор двигателя 22
3.5 Кинематический расчет механизма. Выбор редуктора 23
3.6 Выбор соединительных муфт 25
3.7 Проверка двигателя на надежность пуска 26
3.8 Определение тормозного момента. Выбор тормоза 26
4 РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ГРУЗОВОЙ ТЕЛЕЖКИ 28
4.1 Определение параметров колеса 28
4.2 Определение внешних сопротивлений 29
4.3 Определение потребной мощности. Выбор двигателя 30
4.4 Подбор редуктора, муфт, тормозов. 31
5 ОРГАНИЗАЦИЯ НАДЗОРА ЗА БЕЗОПАСНОЙ ЭКСПУАТАЦИЕЙ КРАНА 34
5.1 Технический надзор за безопасной эксплуатацией грузоподъемных кранов 34
5.2 Обязанности ответственных специалистов по эксплуатации и обслуживанию грузоподъемных кранов 36
Заключение 39
Список использованных источников 40

Состав: Кран мостовой (ВО), Механизм подъема груза (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:
лебедка ванюшев.cdw
Ванюшев ГПМ.docx
Ванюшев начал чертить свой кран.cdw
