Кран самоходный с решетчатой стрелой грузоподъёмностью 15 т

ФГБОУ ВО "СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
УНИВЕРСИТЕТ (СИБАДИ)"
Кафедра “ПТТМ и Гидропривод”
Курсовой проект по дисциплине "Грузоподъемные машины (ГПМ)"

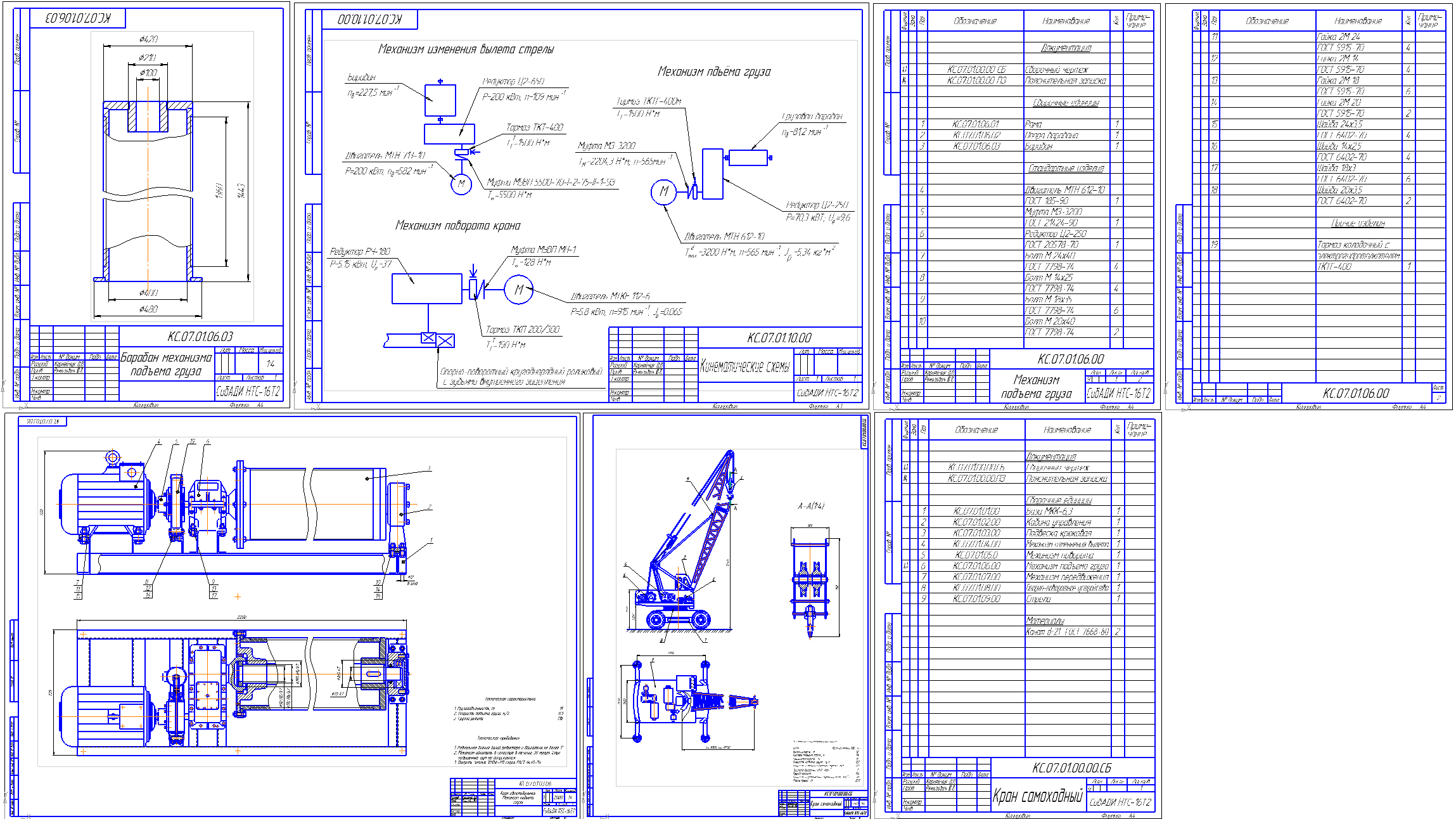

На тему: "Кран самоходный с решетчатой стрелой"
Омск 2018

База Кран колесный МКГ-6,3
Вылет стрелы , м 12
Высота подьёма груза , м 18
Грузоподьёмность , т 15
Скорость подьёма груза , м/с 0,5
Скорость изменения вылета стрелы , м/с 0,5
Частота вращения ОПУ , мин 1
Группа режима М6
Скорость передвижения, транспортная , км/ч 30
Масса крана , т 23,5

Введение
1 Расчет механизма подъема груза
1.1 Определение кратности полиспаста
1.2 Определение тягового усилия полиспаста
1.3 Выбор гибкого элемента
1.4 Определение расчетного диаметра барабана
1.5 Проверка барабана на прочность
1.6 Расчет крепления каната
1.7 Расчет грузовой подвески
1.7.1 Расчет блока
1.7.2 Выбор подшипника блока
1.7.3 Расчет оси блока
1.7.4 Выбор подшипника под гайку крюка
1.7.5 Расчет траверсы
1.7.6 Расчет щеки
1.7.7 Проверка щеки на смятие
1.8 Определение мощности и выбор электродвигателя
1.8.1 Проверка двигателя по пусковому моменту
1.9 Выбор редуктора
1.10 Выбор муфты
1.11 Выбор тормоза
2 Расчет механизма изменения вылета
2.1 Расчет полиспаста стрелоподъемного механизма
2.2 Выбор гибкого элемента
2.3 Определение мощности и выбор электродвигателя
2.4 Выбор редуктора
2.5 Выбор муфты
2.6 Выбор тормоза
Список литературы
Приложение Задание на курсовой проект
