Кран-укосина (консольный) на колоне поворотный G= 1 тонна

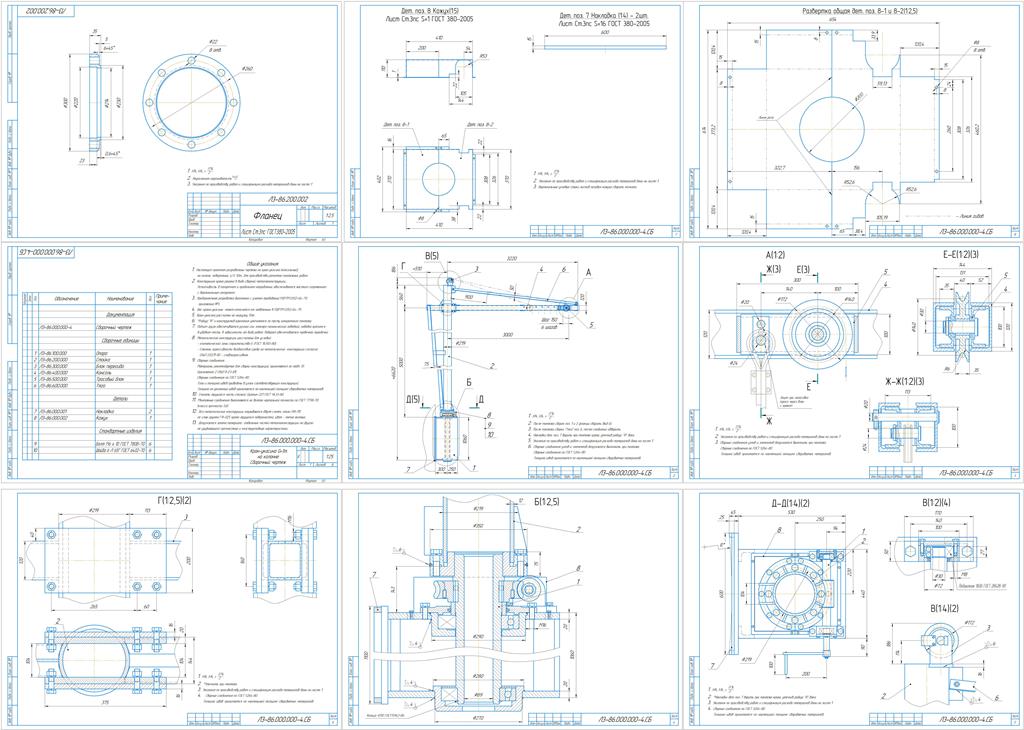

1.Настоящим проектом разработаны чертежи на кран-укосина (консольный),
на колоне, поворотный, г/п 1.0т., для производства ремонтно-монтажных работ.
2.Конструкция крана решена в виде сварной металлоконструкции, .
Устойчивость в поперечном и продольном направлении обеспечивается жестким сопряжением
с вертикальным аппаратом.
3.Предпроектная разработка выполнена с учетом требований РДРТМ 0352-64-79,
приложение №3.
4.Вес крана-укосины может отличатся от заявленных в РДРТМ 0352-64-79.
5.Кран-укосина рассчитан на нагрузку 1.0т.
6.*Радиус "R" и конструктив крепления уточняется по месту конкретного монтажа.
7.Подъем груза обеспечивается ручной или электро-механической лебёдкой, лебёдка крепится
в удобном мести, в зависимости от вида работ. Поворот обеспечивается червячной передачей.
8.Металлические конструкции рассчитаны для условий:
- климатической зоны строительства I2 (ГОСТ 16350-80),
- Степень агрессивности воздействия среды на металлические конструкции согласно
СНиП 2.03.11-85 - слабоагрессивная.
9.Сварные соединения.
Материалы, рекомендуемые для сварки конструкций, принимаются по табл. 55
(приложения 2 СНиП II-23-81).
Сварные соединения по ГОСТ 5264-80.
Состав: Предпроектная проработка.
Софт: КОМПАС-3D V16.1x64
