Параллельно-передвижной кабельный кран

Днепропетровский национальный университет железнодорожного транспорта имени академика В. Лазаряна

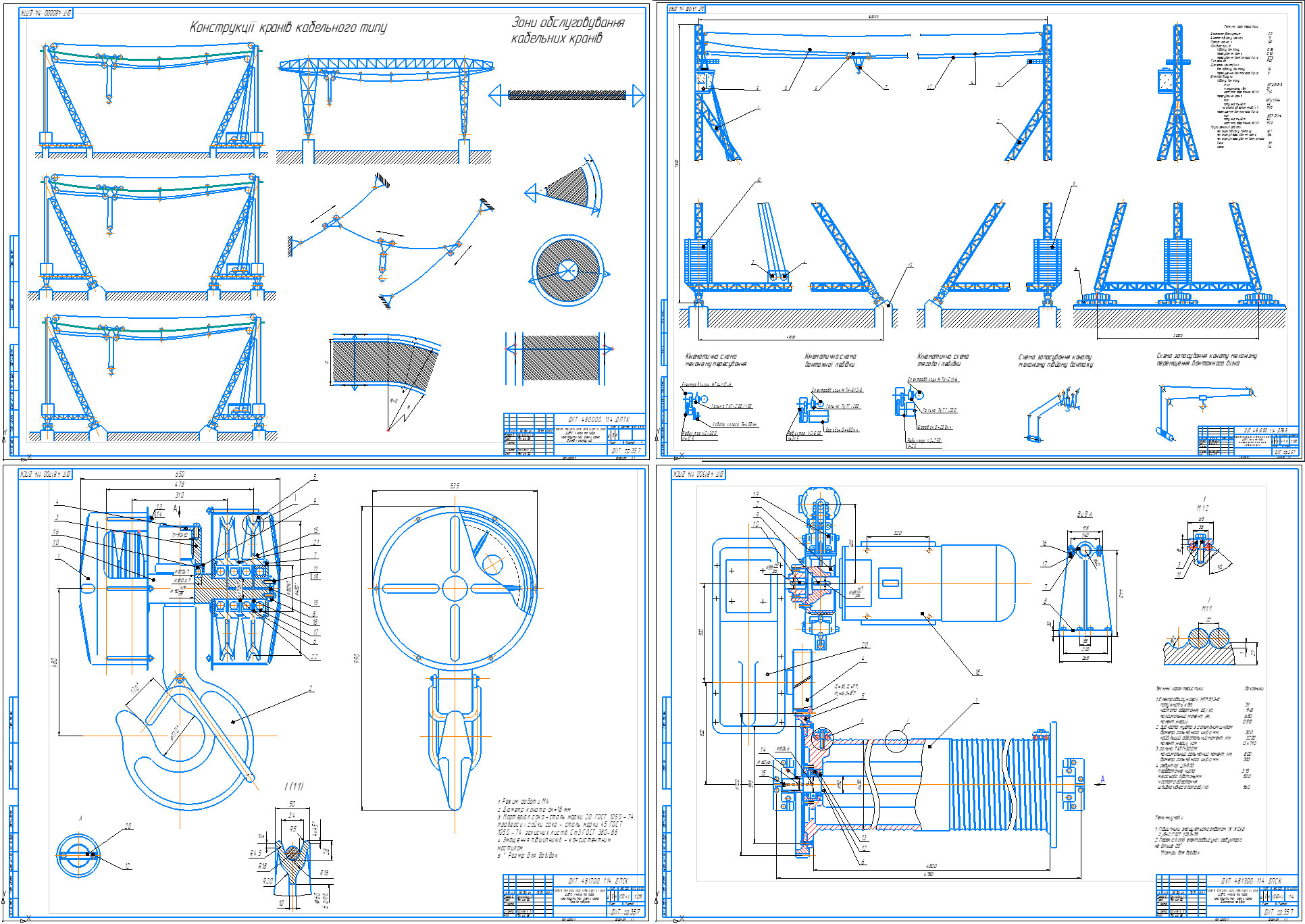

Параллельно - передвижной кабельный кран
Автор - Прохорович А.А., студент 357 гр.

Согласно принятому определению к грузоподъемным кранам кабельного типа относятся краны, в которых грузозахватный устройство подвешено к грузовой тележке, перемещающейся по канатам, закрепленных на двух опорах.

Технические характеристики
Грузоподъемность, т 20
Высота подъема крюка, м 71
Пролет крана, м 180
Скорости, м / с:
подъема груза 0,85
передвижения крана 0,50
передвижения грузовой тележки 0,75
Тип рельса Р50
Диаметры канатов, мм:
для пидйоиу груза 18
перемещения грузовой тележки 11
Электродвигатели:
подъема груза:
тип MTН 512-8
мощность, кВт 31
частота вращения, об / мин 715
передвижения крана
тип MTН 112-6
мощность, кВт 4,5
частота вращения, об / мин 910
перемещения грузовой тележки
тип MTF 211-6
мощность, кВт 8,2
частота вращения, об / мин 920
Группы режимов работы:
механизм подъема груза М7
механизма пересквання крана М6
механизма передвижения грузового
тележки М4
крана А6

По виду опор, используемых для закрепления несущего каната, краны кабельного типа делят на кабельные, в которых точки крепления каната располагаются в верхних частях опорных мачт или башен, и на кабельные мостовые, с канатом, закрепленным на концах моста, установленного на опорах.
Под действием собственного веса и нагрузок от ходовых колес грузовой тележки несущий канат провисает. Величина провеса, то есть расстояние по вертикали от горизонтальной прямой продольной оси каната не должна выходить за пределы 3 ... 8% от пролета, то есть расстояния между опорами. Заметим, что при малых значениях провисания резко возрастают горизонтальные усилия на опоры, а при больших - требуется существенное увеличение высоты опор.
Кабельные краны классифицируются также по характеру возможных перемещений их опор в горизонтальной плоскости, определяет зону обслуживаемой краном площади и, следовательно, условия его применения. По этому признаку различают три основных вида кабельных кранов:
- стационарные краны, в которых обе опоры закреплено на фундаментах и ​​обслуживаемая площадь ограничивается рабочим ходом тележки;
- параллельно-передвижные краны, обе башни которых могут перемещаться на значительные (десятки или сотни метров) расстоянии по параллельным путям. При этом обслуживаемая площадь имеет форму прямоугольника;
- радиально-передвижные краны имеют одну неподвижную опору, в отношении которого по круговой рельсовой колеи перемещается вторая опора. Обслуживаемая площадь - сектор кольца.
Заметим, что по сравнению с другими подъемно-транспортными машинами кабельные краны имеют ряд специфических особенностей, которые позволяют использовать их в таких условиях эксплуатации, когда применение других грузоподъемных кранов оказывается невозможным. Таким образом, условия применения кранов кабельного типа определяются, прежде всего, характером обслуживаемой рабочей площади.
Высокая эффективность кранов кабельного типа по сравнению с другими подъемно-транспортными средствами достигается на рабочих площадях, имеющие следующие особенности:
- большие (в сотни метров) линейные размеры площади, вполне может быть перекрыта пролетом кабельного крана, не представляется возможным для существующих кранов мостового типа и стреловых кранов;
- труднопрохиднисть строительной площадки вследствие его загромадженности штабелями материала и сооружениями, сложности его вертикального профиля, наличия на нем водных поверхностей, что затрудняет или полностью исключает возможность использования для перемещения грузов наземного транспорта, а также конвейеров.
К производственным объектам, которые могут иметь такие габаритные и труднопроходимые рабочие площадки, относятся также открытые склады, горнодобывающие карьеры, гидротехническое строительство, судостроительные и некоторые другие предприятия.
Итак, в данной работе разрабатывается специальный кабельный кран, а именно параллельно-передвижной, который имеет существенные преимущества относительно использования по сравнению с кранами других типов на рабочей площадке, который имеет существенные препятствия.
