Проектирование крана на колонне двухплечевого

КФ МГТУ им. Н.Э.Баумана
Кафедра: Детали машин и подъемно-транспортное оборудование
Курсовой проект по дисциплине "Конструкция грузоподъемных машин"
На тему: "Проектирование крана на колонне двухплечевого"
Калуга, 2015 г.

Исходные данные : грузоподъёмность m=2т; скорость подъёма V=0,1 м/с; высота подъёма H=6 м; продолжительность включения – 60%; группа классификации механизма – М6, по ПБ 10-382-00 («Правила устройства и безопасной эксплуатации грузоподъемных кранов»).

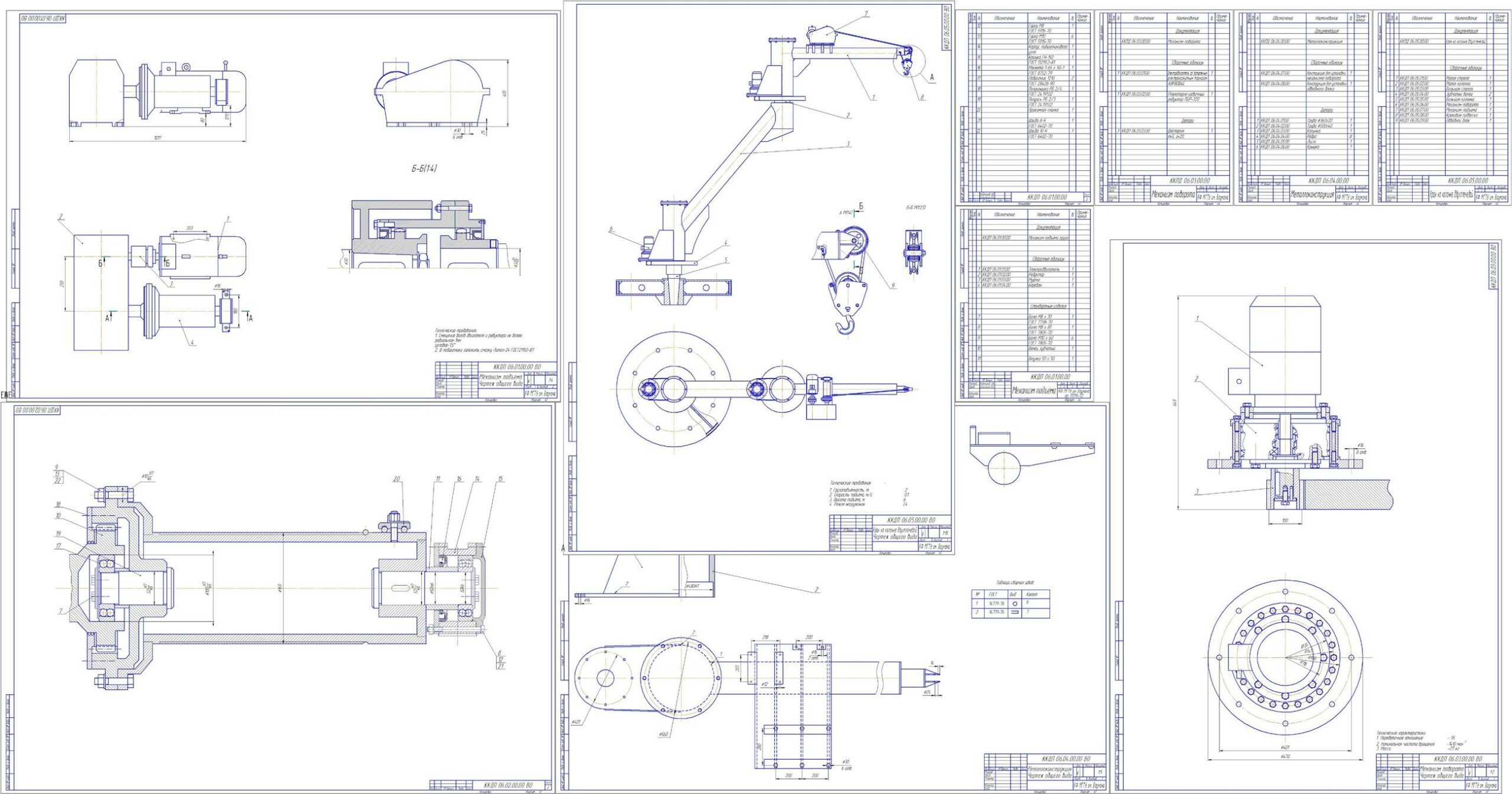

В данной работе рассматривается кран на колонне двухплечевой, предназначенный для перемещения грузов весом до 2 тонн. Графическая часть содержит чертежи барабана, механизма подъема, поворота, металлоконструкции и общий вид.

Содержание
1.ВЫБОР КАНАТА И БАРАБАНА 4
1.1. Определение грузоподъемности. 4
1.2. Определение кпд полиспаста. 4
1.3. Расчет наибольшего натяжения ветви каната. 4
1.5. Выбор типа каната 5
1.6. Минимальный диаметр барабана 6
1.7. Длина барабана. 6
1.8. Определение угловой скорости барабана. 7
2.ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 8
2.1. Статическая мощность электродвигателя. 8
2.2. Определение угловой скорости двигателя. 9
3.ВЫБОР РЕДУКТОРА 9
3.1. Общие сведения 9
3.3. Расчет редуктора по радиальной консольной нагрузке. 10
3.4. Грузовой момент на барабане. 10
3.5. Проверка редуктора по грузовому моменту. 11
4.ВЫБОР ТОРМОЗА 12
4.1. Статический момент на выходном валу редуктора. 12
4.2. Тормозной момент. 12
5.КОМПОНОВКА МЕХАНИЗМА 13
5.1. Металлоемкость механизма подъема. 13
5.2. Условие соседства барабана и тормоза. 14
6. РАСЧЕТ КОЛОННЫ 15
6.1. Вес груза и механизма подъема. 15
6.2. Изгибающий момент. 15
7. РАСЧЕТ ПОДШИПНИКОВ ОПОРНО-ПОВОРОТНОГО Устройства 16
7.1. Реакция упорного подшипника. 16
7.2. Выбор подшипников. 16
8. Расчет опорно-поворотного устройства. 17
9. РАСЧЕТ МЕХАНИЗМА ПОВОРОТА 17
9.1. Момент сопротивления. 17
9.2. Выбор электродвигателя. 19
9.3. Общее передаточное число. 19
10. РАСЧЕТ ОТКРЫТОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ 20
11. Литература……………………21

Состав: Барабан(СБ), Общий вид(ВО), Механизм подъема(ВО), Механизм поворота(ВО), Металлоконструкция(ВО), спецификации Язык документа

Софт: КОМПАС-3D V15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование крана на колонне двухплечевого

еще один/
еще один/Барабан.cdw
еще один/Записка курсач.doc
еще один/Металлоконструкция.cdw
еще один/Мех.подъема.cdw
еще один/Механизм поворота.cdw
еще один/Общий вид.cdw
еще один/Ф.спец/
еще один/Ф.спец/Спецификация 1 лист все вместе.spw
еще один/Ф.спец/Спецификация 3 лист.spw
еще один/Ф.спец/Спецификация 4 лист.spw
еще один/Ф.спец/Спецификация 5 лист.spw
