Проектирование механизма подъема лебедки крана и механизма передвижения крана Курсовой проект Кран Q =20т, А=25м

Київський національний університет будівництва і архітектури
Кафедра будівельних машин
Курсовий проект з дисципліни Баштові крани
На тему Проектування механізму підіймання лебідки крана та механізму пересування крана Q=20т ,А=25м
Київ-2016

Вихідні дані для проектування:
1. Вантажопідйомність Q ,т ………………………………..……………………………..20
2. Найбільший виліт А, м……………………………………………….…………………..25
3. Висота підіймання Н при найбільшому вильоті, ……………………………….…….45
4. Швидкість:
- підіймання вантажу, м/с……………………………………………………………….0,2
- пересування крану, м/с………………………………………………………...………0,2
- повертання, хв-1………………..………………………………………………..….....0,3
-пресування візка………………………………………………………………..………0,2
5. Час піднімання стріли, с……………..…………………………………………………110
1. Вихідні дані до проекту 3
2. Загальний розрахунок крана 4

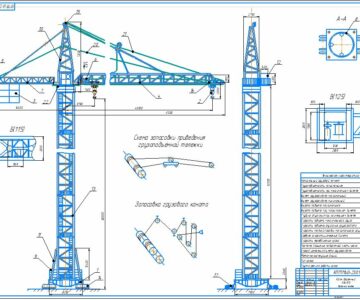

2.1 Вибір конструктивної схеми і розмірів основних частин крана 4
2.2 Орієнтовний розрахунок ваги крана та окремих його елементів 5
2.3 Визначення координат центра ваги крана 6
2.4 Визначення навантажень на кран 10
3. Загальний розрахунок механізму підіймання вантажу 17
3.1 Вибір кінематичної схеми механізму підіймання 17
3.2 Визначаємо кратність поліспаста та будуємо схему запасовки канату 18
3.3 ККД поліспаста та загальний ККД канатно-блокової системи 19
3.4 Визначаємо зусилля, що діють на канат та підбираємо його тип 20
3.5 Основні розміри барабана та блоків 20
3.6 Розрахунок статичної потужності та підбір двигуна 21
3.7 Статичний момент на валу гальмівного шківа та підбір гальм 23

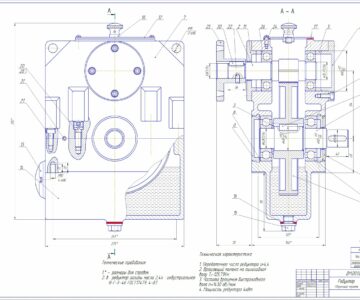

3.8 Визначаємо максимальний обертальний момент та підбираємо 25
редуктор

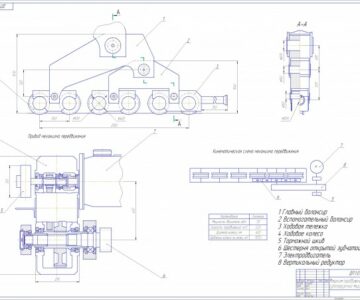

4. Загальний розрахунок механізму пересуванння крана 27
4.1 Визначення навантажень та опорів пересуванню 27
4.2 Статична та динамічна складові сили вітру, що діють на кран 28
4.3 Підбір двигуна та розрахунок його параметрів 29
4.4 Підбір редуктора та розрахунок його параметрів 31
5. Розрахунки на міцність деталей складальних одиниць 36
5.1 Розрахунок вісі блока вантажного візка 36
5.2 Розрахунок вісі ходового колеса механізму пересування 37
5.3 Розрахунок зубчастої шестерні механізму пересування 38
Перелік використаної літератури 39

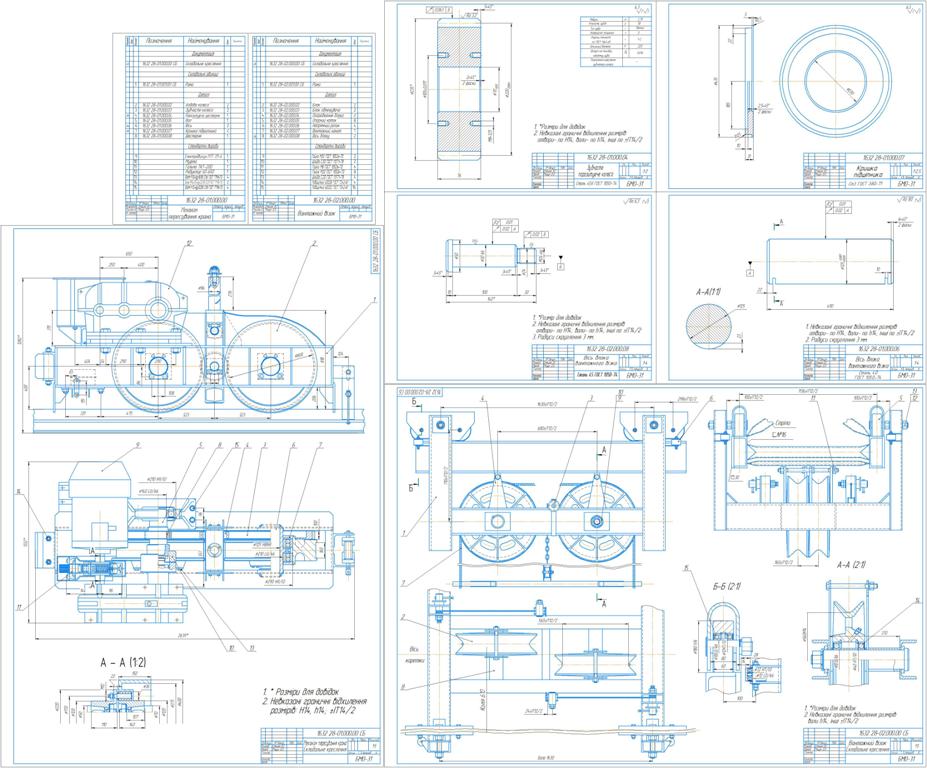

Додаток – специфікації до складальних креслень 40
