Проектирование мостового крана

Киевский национальный университет пищевой промышленности
Кафедра технической механики и упаковочной техники
Курсовой проект по дисциплине "Механизация НРТС робот "
На тему : "Проектирование мостового крана"
Киев 2014

В данном проекте проектируется мостовой кран для роботы в ремонтно-механическом цеху грузоподъемностью 1,5 тонны и имеет пролет 14 м.

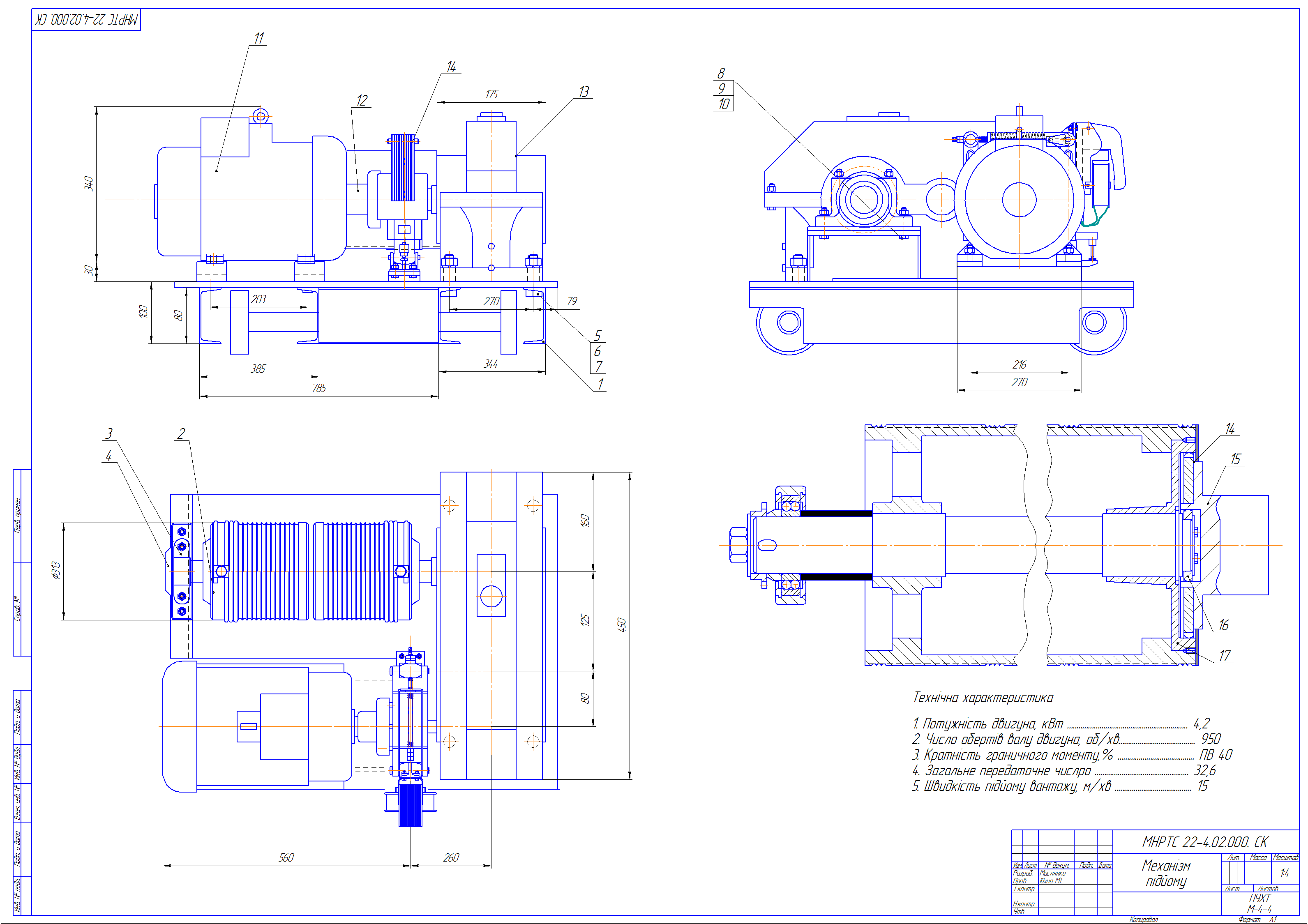

Графическая часть содержит общий вид крана, чертеж механизма подъема, чертеж тормоза, чертеж крюка.
Курсовой проект содержит 4 листа формата А1 графической части, 40 страниц пояснительной записки, содержащей 25 рисунков и 4 источника.

Техническая характеристика крана:
высота подъема, м - 8;
скорость подъема груза, м/мин - 15;
скорость перемещения, м/мин - 45;
грузоподъемность, т - 1,5;
высота пролета, м - 14;
механизм работает на трехфазном токе.

Состав: Общий вид(СБ), крюковая подвеска(ВО), тормоз(ВО), механизм подъема(ВО),ПЗ Язык документа

Софт: КОМПАС-3D V14

Файлы:
лист 4-гальмо.cdw
Чертеж 3.cdw
Мех. подъема.cdw
спец. Мех. подъема.spw
спец..spw
Чертеж1.cdw
рис до записки/cхема приложення сил пер III-III.frw
рис до записки/Thumbs.db
рис до записки/втулка.m3d
рис до записки/вузол барабана.frw
рис до записки/гайка крюка з упорним подш..frw
рис до записки/двигун.frw
рис до записки/епюра згин(а) та крутних(б).frw
рис до записки/ескиз ред..frw
рис до записки/мех. под. вант..cdw
рис до записки/муф 1.cdw
рис до записки/Муфта зубчаста.frw
рис до записки/опасние сечения.frw
рис до записки/осердя.m3d
рис до записки/подшипник.a3d
рис до записки/поперечина.m3d
рис до записки/профиль кол..frw
рис до записки/розрах схема мех перем..frw
рис до записки/розрах. схема поперечини.frw
рис до записки/Сборка поперечини.a3d
рис до записки/схема визначення навантажень на колеса.frw
рис до записки/схема мех. перемещения.frw
рис до записки/СХЕМА осе барабана.frw
рис до записки/схема передачи мех. подъема.frw
рис до записки/схема подвески гака.frw
рис до записки/схема полиспаса.frw
рис до записки/узел приводных колес.frw
записка.doc
