Проектирование тележки мостового электрического крана грузоподъемностью 6,3 т

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Кафедра «Подъемно-транспортные машины и роботы
дисциплина: Проектирование грузоподъемных машин
по теме: Проектирование тележки мостового электрического крана
Екатеринбург 2020

Исходные данные:

1. Грузоподъемность - Q = 6,3 т
2. Высота подъема - H = 12 м
3. Скорость подъема груза - Vп =15 м/мин
4. Скорость передвижения тележки - Vтел = 47 м/мин
5. ГРР - 2М
6. Ток - переменный

Состав проекта:

Расчетно-пояснительная записка

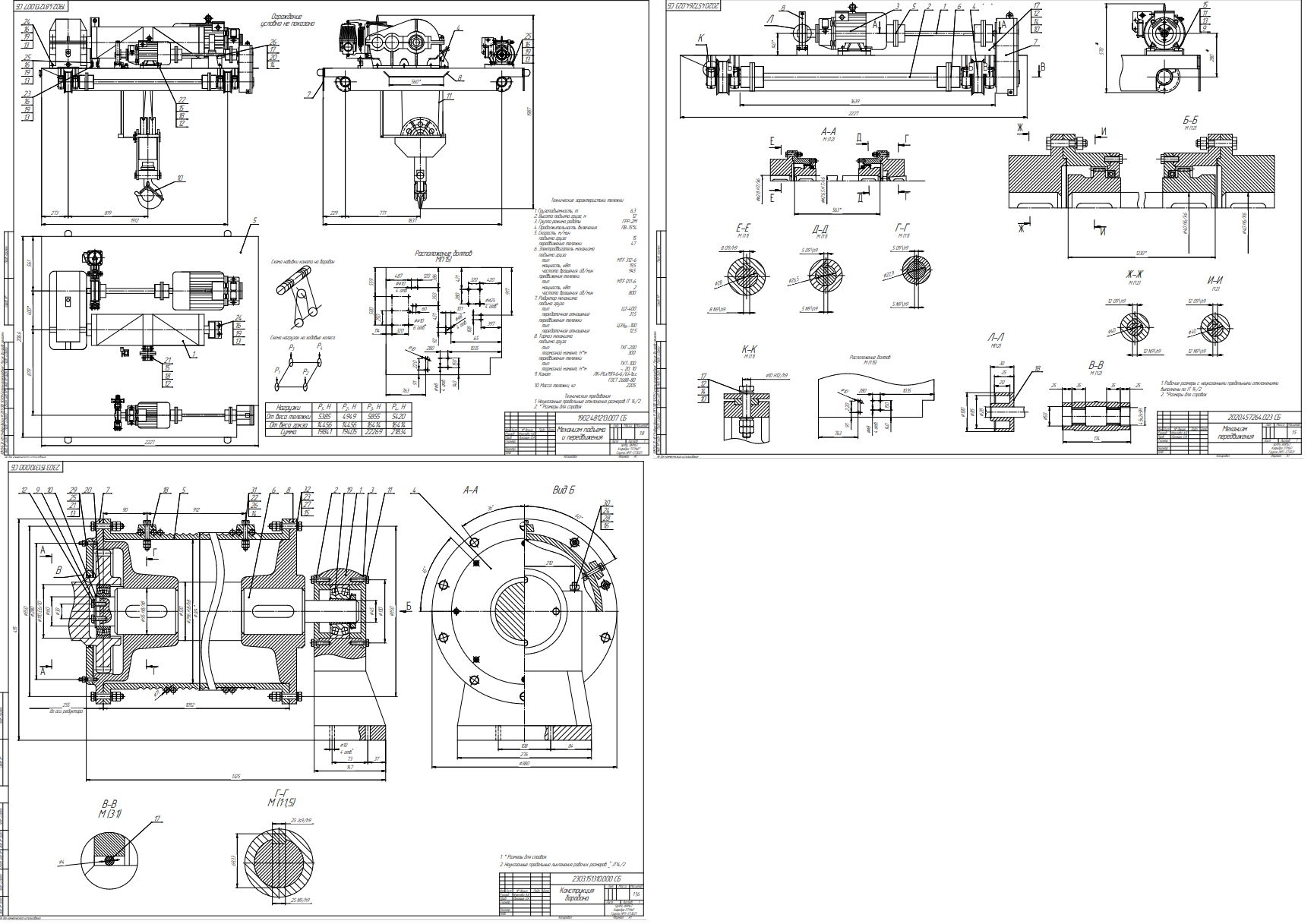

1. Спецификация и сборочный чертеж (А1) тележки
2. Спецификация и сборочный чертеж (А1) механизма передвижения тележки
3. Спецификация и сборочный чертеж (А1) установки барабана

Содержание:

Введение
1. Механизм подъема
1.1. Выбор крюковой подвески и расчет её элементов
1.2. Выбор каната
1.3. Барабан и блоки
1.4 Расчет узла крепления каната на барабан
1.5 Расчет подшипников оси барабана
1.6 Выбор двигателя
1.7 Выбор передачи
1.8 Выбор муфт
1.9 Выбор тормоза
2. Механизм передвижения тележки
2.1. Выбор колес
2.2 Определение сопротивлений передвижению тележек
2.3. Расчет и выбор электродвигателя механизма передвижения тележки
2.4. Выбор передачи
2.5. Выбор тормоза
2.6. Выбор муфт
3.Проверочные расчеты
3.1. Проверка надежности пуска двигателя механизма подъема
3.2. Проверка электродвигателя механизма передвижения тележки на время разгона
3.3. Проверка механизма передвижения тележки на отсутствие буксования
3.4. Проверка ходовых колес по контактным напряжениям обода и рельса
4. Компонование механизмов на тележке
5. Приборы и устройства безопасности
Заключение
Литература
