Санкт-Петербургский Государственный Архитектурно-строительный Университет
Кафедра Наземных транспортно-технологических машин
Курсовой проект по дисциплине: "Строительные машины и механизмы"
На тему: "Расчет башенного крана"
Санкт-Петербург 2016
Реферат
В данном курсовом проекте планируется выполнить расчет необходимых характеристик строительного башенного крана (грузоподъемность, тип каната и двигателя) в зависимости от данных размеров и весов частей крана. А также проверить устойчивость крана.

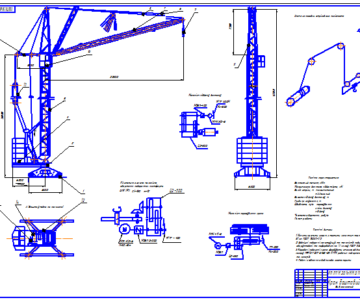

Работа состоит из пояснительной записки, которая содержит 9 разделов, состоит из 18 страниц, с представленными в них схемами крана. А также чертеж формата А1.
Задание на проектирование
Вариант №38
Расчетные массы конструкций крана, т:
стрелы Gcтр 2
башни Gб 7
поворотной платформы Gпл 6
противовеса Gпр 28
неповоротной части крана Gн 23,5
Расстояние от плоскости проходящей через ось вращения крана, параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м:
башни lб 1,6
поворотной платформы lпл 1
противовеса lпр 3.5
неповоротной части крана lнп 0
Расстояние от оси вращения до корневого шарнира стрелы r, м 3
Расстояние от плоскости опорного контура до корневого шарнира стрелы hr, м 19
Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м
башни hб 10
поворотной платформы hпл 1
противовеса hпр 1,5
неповоротной части крана hнп 0,5
Площадь наветренной поверхности элементов конструкции крана, м2
стрелы Fстр 3
башни Fб 12
поворотной платформы Fпл 4
противовеса Fпр 3
неповоротной части крана Fнч 3
груза Fгр 3
Длина стрелы Lстр, м 18
Высота подъема груза Hгр, м 33
Максимальная скорость подъема груза, м/с 0,3
Кратность грузового полиспаста m, шт. 5
Количество обводных блоков nбл., шт. 2
Расстояние от оси вращения до ребра опрокидывания, м
вперед b 3
назад b1 2
Оглавление
Задание на проектирование 4
Описание башенного крана и принцип его работы 6
Построение грузовой характеристики башенного крана. 9
Определение коэффициента собственной устойчивости 11
Выбор каната грузоподъемного механизма крана. 13
Выбор двигателя грузоподъемного механизма. 14
Описание техники безопасности при эксплуатации кранов. 15
Заключение. 17
Список литературы. 18
