КОМПАС 3D 18

Выбор и расчет башенного крана

Санкт-Петербургский Государственный Архитектурно-Строительный Университет
Кафедра строительных и дорожных машин и оборудования
Курсовой проект по дисциплине "Строительные машины"
На тему: "Выбор и расчет башенного крана"
Спб 2017

Задание на проектирование
Вариант №46

Расчетные массы конструкций крана, т:
стрелы Gcтр 2,3
башни Gб 5,8
поворотной платформы Gпл 6
противовеса Gпр 28
неповоротной части крана Gн 24
Расстояние от плоскости проходящей через ось вращения крана, параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м:
башни lб 1,6
поворотной платформы lпл 0,5
противовеса lпр 3,5
неповоротной части крана lнп 0
Расстояние от оси вращения до корневого шарнира стрелы r, м 2,5
Расстояние от плоскости опорного контура до корневого шарнира стрелы hr, м 24
Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м
башни hб 12
поворотной платформы hпл 1,5
противовеса hпр 1,5
неповоротной части крана hнп 0,6
Площадь наветренной поверхности элементов конструкции крана, м2
стрелы Fстр 3
башни Fб 13
поворотной платформы Fпл 3,5
противовеса Fпр 3
неповоротной части крана Fнч 4
груза Fгр 2
Длина стрелы Lстр, м 20
Высота подъема груза Hгр, м 39
Максимальная скорость подъема груза, м/с 0,5
Кратность грузового полиспаста m, шт. 4
Количество обводных блоков nбл., шт. 3
Расстояние от оси вращения до ребра опрокидывания, м
вперед b 3
назад b1 1,5

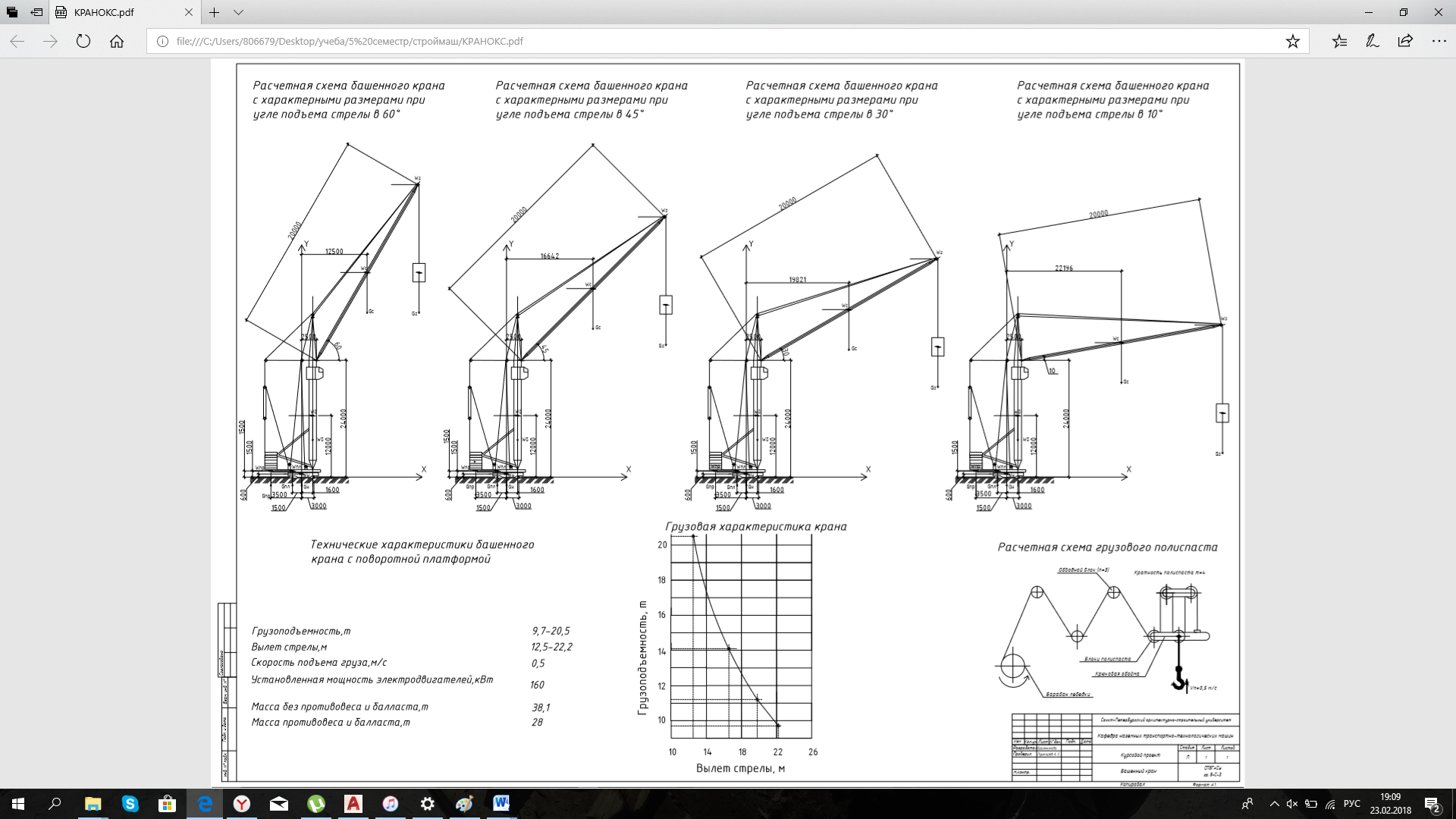

Состав: Пояснительная записка, чертежи крана, полиспаста Язык документа
