Расчет башенного крана грузоподъемностью 20,5 тонн

Сибирский автомобильно-дорожный университет
Кафедра Грузоподъемные машины
Курсовой проект по дисциплине " Грузоподъемные машины"
На тему: " Расчет башенного крана"
Омск 2017

Исходные данные Башенный кран:
Грузоподъемность 20,5 тонн
частота вращения поворотной части 1,6 об/мин
Максимальный грузовой момент 800 Кн*м
В данной работе выполнен расчет башенного крана с решетчатой стрелой. Кран предназначен для перемещения груза .

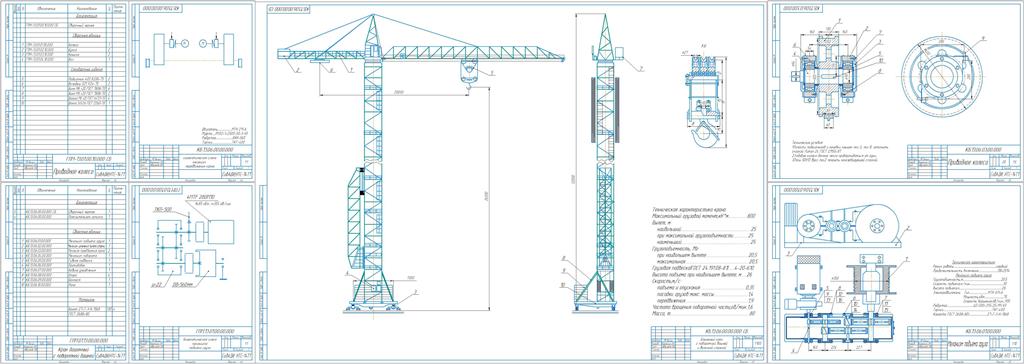

Графическая часть содержит Механизм подъема груза, приводное колесо, башенный кран, кинематические схемы механизмов, спецификации.
Введение
1.МПГ
1.1.Выбор схемы полиспаста
1.2.Расчет усилий
1.3.Выбор конструкции барабана и определение его размеров
1.4.Расчет крепления канатов
1.5.Расчет грузовой подвески
1.5.1.Выбор крюка и расчет гайки крюка
1.5.2.Выбор подшипника блока
1.5.3.Выбор подшипника под гайку крюка
1.5.4.Расчет траверсы
1.5.5.Расчет оси блока
1.5.6.Расчет щеки
1.6.Определение мощности. Выбор электродвигателя
1.7.Выбор стандартных элементов
1.7.1.Выбор редуктора
1.7.2.Выбор муфты
1.8.Выбор тормоза
2.МПК
Список литературы
