Проектирования башенного передвижного полноповоротного крана грузоподъемностью 20 тонн на базе кб 603

белорусский национальный технический университет,
Кафедра строительные и дорожные машины
Курсовой проект по дисциплине "Подьемно-транспортные машины"
на тему проектирования башенного передвижного полноповоротного крана грузоподъемностью 20 тонн на базе кб 603
Минск 2013

В курсовом проекте представлена конструкция башенного крана грузоподъемностью 20 тонн. Цель проекта – проектирования башенного передвижного полноповоротного крана грузоподъемностью 20 тонн.
Проведен расчет и разработаны чертежи башенного крана. Основные конструктивные и технико-экономические показатели: грузоподъемность – 20 тонны, высота подъема груза – 52 метра, режим работы – М4.
Разработаны мероприятия по охране труда и эксплуатации башенного крана.
Пояснительная записка 46 с., 15 рис., 10 источников, 1 приложение, иллюстрированный материал 4 листа формата А1.

Состав: КБ-603(ВО),механизм подьема груза (СБ),механизм передвижения крана(СБ),металлоконструкция башни(СБ),4 спецификации ,ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Сайт: www

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проектирования башенного передвижного полноповоротного крана грузоподъемностью 20 тонн на базе кб 603

Просмотр файлов

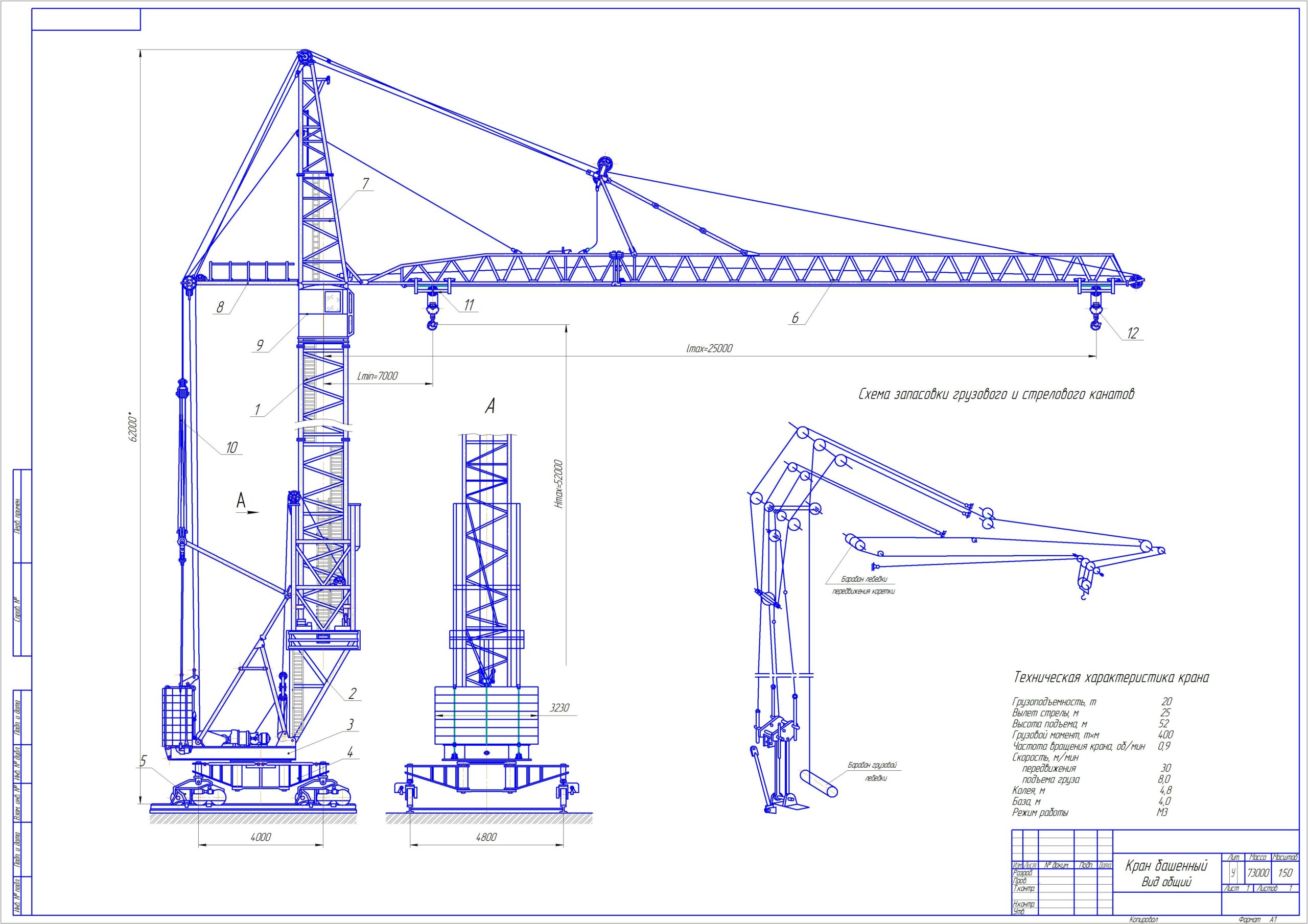

List_1_-_Obschiy_vid_KB-603.cdw
List_2_-_Mekhanizm_podema_gruza.cdw
List_3_-_Mekhanizm_peredvizhenia_krana.cdw
List_4_-_Metallokonstruktsia_bashni.cdw
PZ_-_bashenny_kran_KB-603.docx
Spetsifikatsia_-_mekhanizm_podema_gruza.spw
Spetsifikatsia_mekhanizm_peredvizhenia_krana.spw
Spetsifikatsia_metallokonstruktsia_bashni.spw
Spetsifikatsia_obschiy_vid.spw
