Проектирование башенного крана грузоподъемностью 5 тонн

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине: Грузоподъемные машины и оборудование
На тему: Проектирование башенного крана с грузоподъемностью 5 тонн
Воронеж 2016

Исходные данные
Грузоподъемность Q – 5 т на максимальном вылете;
Грузовой момент Мгр – 100т·м;
Скорость подъема груза Vгр – 0,2 м/с;
Вылет максимальный L0– 20 м;
Время полного изменения вылета ТВ – 75с;
Скорость передвижения крана Vкр – 0,38 м/с;
Частота поворота крана nкр – 0,45 об/мин;
Грузооборот П – 16 т/час;

В данной работе рассматривается расчет и проектирование конструкции, основных узлов и агрегатов башенного крана с балочной стрелой

1 Введение
2 Исходные данные
3 Определение ориентировочной массы элементов крана
4 Разработка расчетной схемы крана
5 Определение координат центра тяжести крана
6 Проверка устойчивости крана против опрокидывания
6.1 Предварительная проверка устойчивости крана против
опрокидывания
6.2 Проверка на испытательную устойчивость
6.3 Проверка грузовой устойчивости
6.4 Проверка собственной устойчивости в нерабочем состоянии
7 Расчет механизма подъема груза
7.1 Выбор режима работы механизма
7.2 Выбор грузового крюка
7.3 Выбор грузового каната
7.4 Подбор блока
7.5 Определение параметров барабана
7.6 Определение потребной мощности и выбор электродвигателя
7.7 Выбор редуктора
7.8 Выбор муфты
7.9 Выбор тормоза
8 Правила безопасной эксплуатации грузоподъемных кранов
8.1 Организация безопасной эксплуатации подъемных сооружений (ПС)
8.2 Безопасное производство работ грузоподъемными кранами
9 Заключение
10 Литература

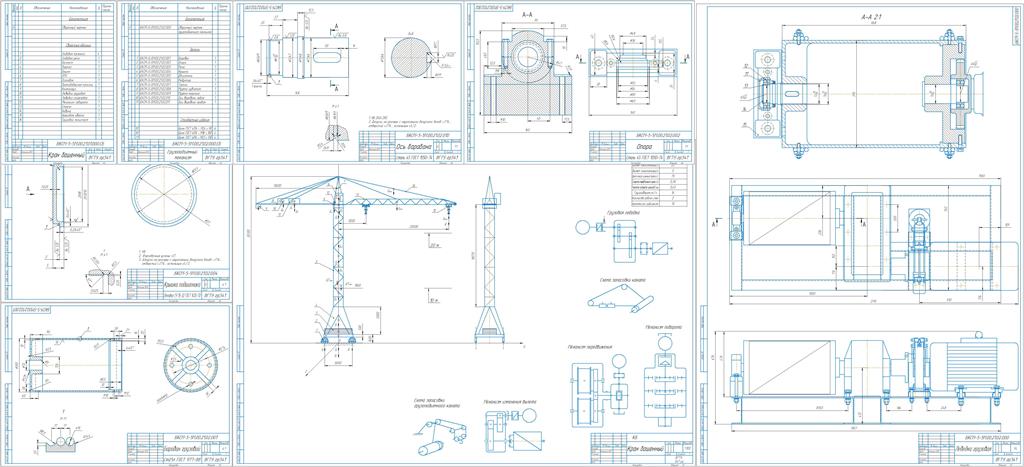

Состав: Барабан (ВО), Кран (ВО), Крышка подшипников (ВО), Лебедка грузовая (ВО), Опора (ВО), Ось барабана (ВО), Спецификации крана и лебедки, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование башенного крана грузоподъемностью 5 тонн

Барабан.cdw
Кран башенный Сборочный чертеж.cdw
Крышка подшипника.cdw
Лебедка грузовая.cdw
Опора.cdw
Ось барабана.cdw
Спецификация крана.spw
Спецификация лебедки.spw
Таблица 2.docx
1. Ministerstvo_obrazovania_i_nauki_RF.docx
2_Soderzhanie_1_list - копия.doc
3. Пояснительная записка.docx
