ФГБОУ ВО "СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
УНИВЕРСИТЕТ (СИБАДИ)"
Кафедра “ПТТМ и Гидропривод”
Курсовой проект по дисциплине "Грузоподъемные машины (ГПМ)"

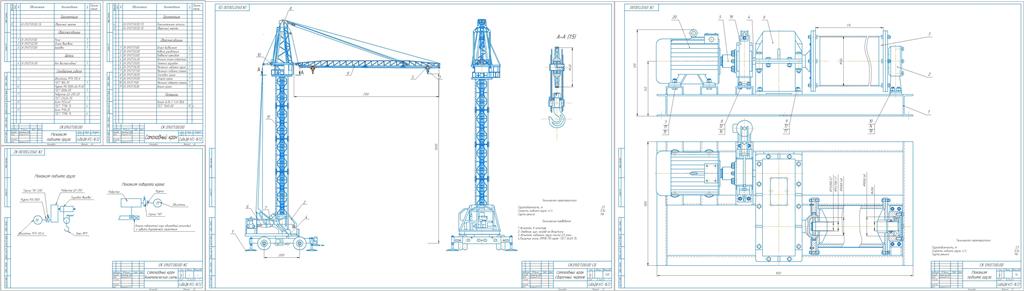

На тему: "Самоходный кран с башенным оборудованием"
Омск 2019
Грузоподьёмность=25т, Скорость подьема груза= 0.54 м/с, группа режима М8
Оглавление
Введение
1. Расчёт механизма подъёма груза
1.1 Расчет полиспаста
1.2 Расчёт усилий в канате и выбор каната
1.3 Выбор конструкции барабана и определение его размеров
1.4 Расчет крепления каната
1.5 Расчет грузовой подвески
1.5.1 Выбор подшипника блока
1.5.2 Расчёт оси блока
1.5.3 Выбор крюка, расчет гайки крюка
1.5.4 Выбор подшипника под гайку крюка
1.5.5 Расчет траверсы
1.5.6 Расчет щеки
1.6 Определение мощности и выбор электродвигателя
1.7 Выбор стандартных элементов
1.7.1 Выбор редуктора
1.7.2 Выбор муфты
1.8 Выбор тормоза
2. Расчёт механизма поворота крана
2.1 Определение вертикальной силы
2.2 Определение грузового момента
2.3 Выбор поворотного круга
2.4 Определение моментов сопротивления повороту относительно оси поворотной части крана.
2.5 Определение мощности и выбор электродвигателя
2.6 Проверка электродвигателя по пусковому моменту
2.7 Выбор стандартных элементов
2.7.1 Выбор муфты.
2.7.2 Выбор редуктора
2.7.3 Выбор тормоза
2.8 Предохранительное устройство
Заключение
