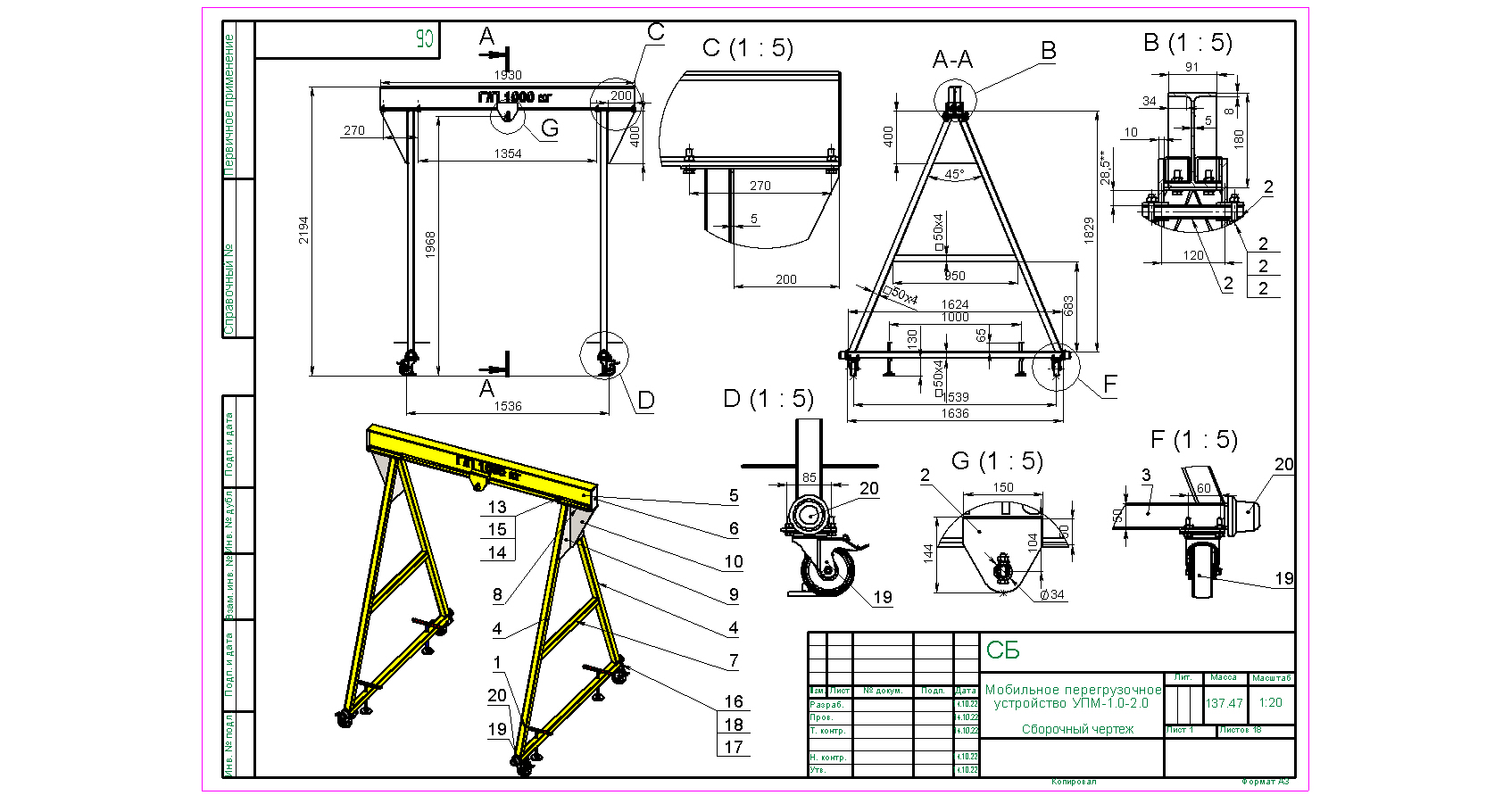

Мобильное перегрузочное устройство УПМ-1.0-2.0

Сборка с деталировкой мобильного перегрузочного устройства на 1000 кг под ручную таль в масштабе 1:1. Все детали выполнены с деревом построения. Перегрузочное устройство предназначено для транспортировки деталей до 1т с места разгрузки машины в цех.

Грузоподъёмность 1т.
Критическая нагрузка 4т.
Максимальная прогиб при нагрузке 4т = 2,5 мм
Максимальная статическая нагрузка на один ролик - 400кг.
Общая статическая нагрузки - 1600 кг.

Состав: 3D сборка, Сборочный чертеж (СБ), Спецификация

Софт: SolidWorks 2018 SP5

Сайт: www

Файлы:
ФЛУГ.1733.00.20.004 - Втулка.SLDPRT
ФЛУГ.1733.00.00.007 - Трапеция.SLDPRT
LX-PO 100G-FI/
LX-PO 100G-FI/blickle_755165.txt
LX-PO 100G-FI/blickle_755165_01.SLDPRT
LX-PO 100G-FI/blickle_755165_02.SLDPRT
LX-PO 100G-FI/blickle_755165_03.SLDPRT
LX-PO 100G-FI/blickle_755165.SLDASM
ФЛУГ.1733.00.00.002 - Стойка.SLDPRT
ФЛУГ.1733.00.20.000 - Узел крепления тали.SLDASM
ФЛУГ.1733.00.20.001 - Ухо.SLDPRT
ФЛУГ.1733.00.20.003 - Ось.SLDPRT
ФЛУГ.1733.00.00.009 - Пластина под ролик.SLDPRT
ФЛУГ.1733.00.00.006 - Пластина под двутавр.SLDPRT
ФЛУГ.1733.00.00.004 - Заглушка.SLDPRT
Мобильное перегрузочное устройство УПМ-1.0-2.0.JPG
ФЛУГ.1733.00.10.002 - Ручка.SLDPRT
ФЛУГ.1733.00.00.000 - Передвижной мини козловой кран.SLDASM
ФЛУГ.1733.00.00.003 - Балка.SLDPRT
Мобильное перегрузочное устройство УПМ-1.0-2.0.SLDDRW
Буфер резиновый крановый БР-60.SLDPRT
ФЛУГ.1733.00.00.008 - Косынка.SLDPRT
ФЛУГ.1733.00.00.001 - Балка.SLDPRT
ФЛУГ.1733.00.20.002 - Труба опорная.SLDPRT
ФЛУГ.1733.00.10.000 - Опора D80.SLDASM
Мобильное перегрузочное устройство УПМ-1.0-2.0.PDF
ФЛУГ.1733.00.10.001 - Диск опорный.SLDPRT
ФЛУГ.1733.00.00.010 - Заглушка.SLDPRT
ФЛУГ.1733.00.00.005 - Перемычка.SLDPRT
LKPXA-VPA 101G-FI/
LKPXA-VPA 101G-FI/blickle_285692.txt
LKPXA-VPA 101G-FI/Деталь2.SLDPRT
LKPXA-VPA 101G-FI/blickle_285692.SLDASM
LKPXA-VPA 101G-FI/blickle_285692_01.SLDPRT
LKPXA-VPA 101G-FI/blickle_285692_03.SLDPRT
LKPXA-VPA 101G-FI/blickle_285692_02.SLDPRT
