Расчет ленточного конвейера для доставки груза от склада до технологического оборудования предприятия.

Морской государственный университет
имени адмирала Г. И. Невельского
Кафедра ЭПТ и ОПМ
Курсовой проект по дисциплине «Машины непрерывного транспорта»
На тему: «Расчет ленточного конвейера для доставки груза от склада до технологического оборудования предприятия.»
Владивосток 2014

Рассчитать ленточный конвейер для доставки груза от склада до технологического оборудования предприятия. Схема конвейера приведена на рис.1 . Загрузка конвейера производится из бункера с питателем. Разгрузка конвейера – через приводной барабан.
Разработать:

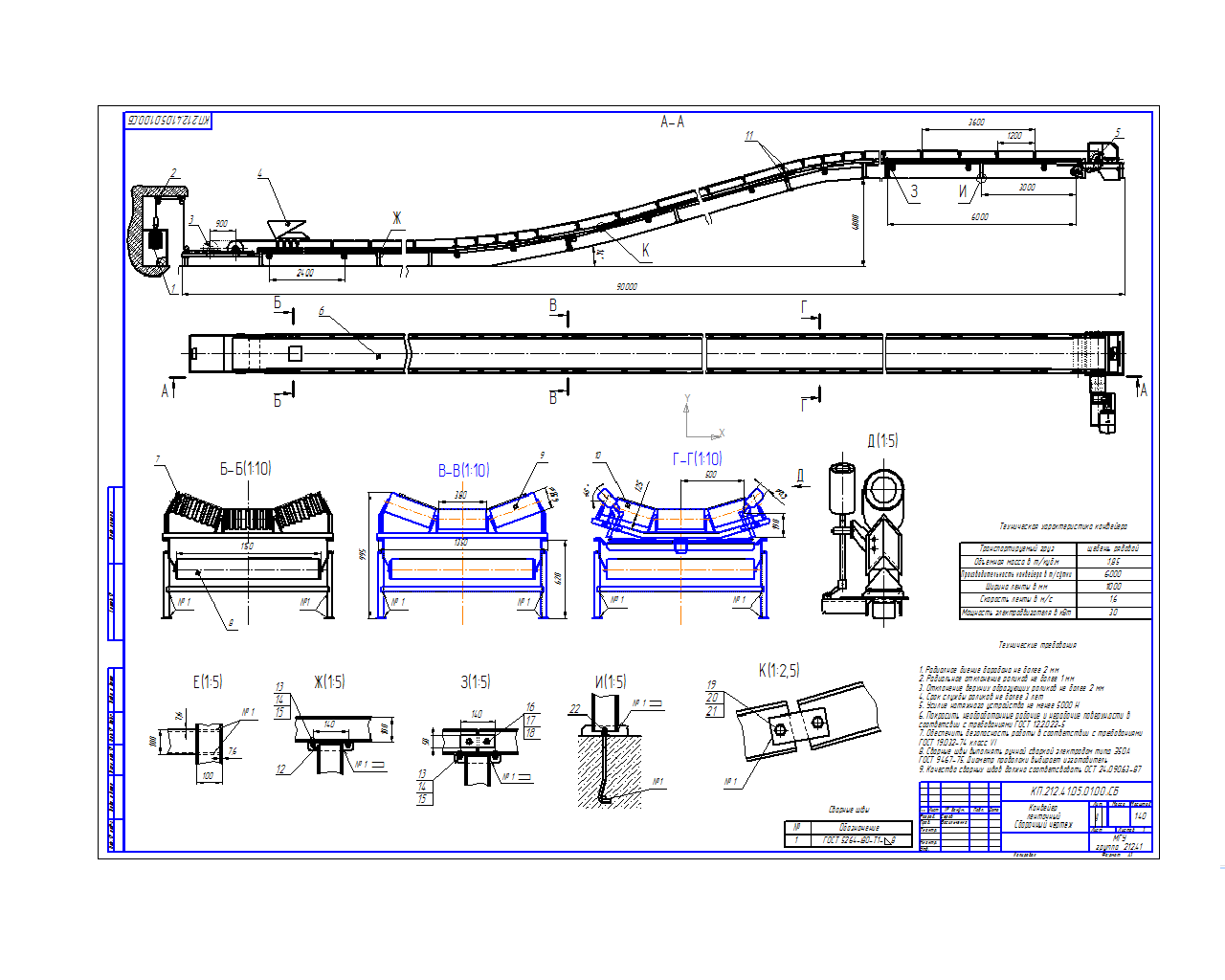

1) Общий вид конвейера – А1.
2) Приводная станция – А1.

ИСХОДНЫЕ ДАННЫЕ
Параметры трассы конвейера: L1 = 40 м;
L2 = 30 м;
L3 = 50 м;
β = 16˚.
Привод однобарабанный, угол обхвата барабана лентой α = 200˚.
Транспортируемый груз – щебень рядовой;
плотность, γ = 1,85 т/м3;
максимальный размер частиц, аmax = 60 мм;
процентное содержание аmax в пробе Ан = 12 %;
влажность груза – 10 %.
Производительность конвейера плановая, Qсут = 1100 т/сутки.
Производительность загрузочного устройства, Qmax = 1400 т/сутки.
Число рабочих дней в году, Д = 365 дней.
Число смен в сутки, nсм = 2.
Число часов в смене, tсм = 7 ч.
Температура окружающей среды: летом - + 32 ̊C;
зимой - – 30 ̊C.
Влажность воздуха – 60 %
Запыленность воздуха ¬– 25 мг/м3.
Коэффициент использования по рабочему времени КВ = 0,87.
Коэффициент неравномерности загрузки КН = 0,9.
