Конкурс асов 3D-моделирования 2020

Разработка грузозахватного органа (С-образная скоба) для кранов мостового типа грузоподъемностью 20 тонн на ОАО «УРАЛТРУБПРОМ»

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Кафедра "Подъемно-транспортные машины и роботы"
Выпускная квалификационная работа на тему: "Разработка грузозахватного органа (С-образная скоба) для кранов мостового типа грузоподъемностью 20 тонн на ОАО «УРАЛТРУБПРОМ»"
Екатеринбург 2018

Выпускная квалификационная работа выполнена на тему: «Разработка грузозахватного органа (С-образная скоба) для кранов мостового типа грузоподъемностью 20 тонн на ОАО «УРАЛТРУБПРОМ».
Расчетно-пояснительная записка содержит 68 листов, 12 рисунков, 6 таблиц, 24 источника, 10 приложений, а также 8 листов формата А1 графического материала.
Ключевые слова: КРАН МОСТОВОГО ТИПА, ГРУЗОПОДЪЕМНОСТЬ, С-ОБРАЗНАЯ СКОБА, РУЛОН ЛИСТОВОГО МЕТАЛЛА, ГРУЗОЗАХВАТНЫЙ ОРГАН.
Объектом разработки является грузозахватный орган (С-образная скоба) для кранов мостового типа грузоподъемностью 20 тонн на ОАО «УРАЛТРУБПРОМ».
Цель работы – разработка грузозахватного органа (С-образная скоба), при использовании которого хватало бы высоты подъема имеющихся кранов на предприятии, чтобы перегрузить рулоны листового металла с горизонтальной осью намотки через борт полувагонов.
В результате проведенной работы был разработан грузозахватный орган (С-образная скоба) меньших размеров, по сравнению с уже имеющимися подобными устройствами той же грузоподъемности. Кроме того, спроектированное устройство имеет дополнительно такие преимущества, как простота конструкции и использования, обладает высокими показателями надежности.
В работе также рассмотрены вопросы безопасности труда персонала при эксплуатации данного устройства.
В разделе технико-экономического обоснования рассчитана итоговая цена производства данного грузозахватного органа, она составила 208 тысяч рублей, что, в свою очередь, дешевле на 305,72 тысяч рублей закупки подобного устройства той же грузоподъемности.

СОДЕРЖАНИЕ
ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКИХ ДОКУМЕНТОВ 10
ВВЕДЕНИЕ 12
1 АНАЛИТИЧЕСКАЯ ЧАСТЬ 13
1.1 Обоснование технического задания на проект 13
1.2 Анализ существующих конструкций 14
1.3 Описание и назначение конструкции 19
2 РАСЧЕТНАЯ ЧАСТЬ 21
2.1 Исходные данные для расчета 21
2.2 Определение координат центров тяжести грузоподъемного устройства 22
2.3 Расчет на прочность 25
2.4 Проверка проушины на разрыв 28
2.4.1 Проверка проушины на разрыв при действии статической нагрузки 28
2.4.2 Проверка проушины на разрыв при действии циклической нагрузки 30
2.5 Проверка оси на изгиб 31
2.6 Проверка на смятие 33
2.6.1 Проверка на смятие боковых проушин 33
2.6.2 Проверка на смятие втулки 34

2.7 Расчет сварного соединения тела скобы и подвески 34
2.8 Расчет болта крепления противовеса 36
2.9 Расчет заклепочного соединения 39
3 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РАЗРАБОТКИ 42
3.1 Затраты на проектирование 42
3.2 Затраты на материалы и комплектующие изделия 43
3.3 Затраты на изготовление грузозахватного устройства 44
3.4 Определение текущих затрат 48
3.4.1 Текущие затраты разрабатываемого грузозахватного органа 49
3.4.2 Текущие затраты приобретаемого грузозахватного устройства 50
3.5 Определение приведенных затрат 50
3.6 Технико-экономические показатели 51
3.7 Выводы 51
4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 53
4.1 Введение 53
4.2 Безопасность труда 54
4.2.1 Идентификация опасных и вредных производственных факторов на данном рабочем месте 54
4.2.2 Электробезопасность 56
4.2.3 Анализ условий труда 58
4.2.3.1 Тяжесть и напряженность труда 59
4.2.3.2 Состояние воздушной среды 59
4.2.3.3 Микроклимат рабочего места 60
4.2.3.4 Освещенность 60
4.2.3.5 Шум и вибрация 61
4.2.3.6 Эргономичность 61
4.2.4 Пожарная безопасность 62
4.3 Выводы 63
ЗАКЛЮЧЕНИЕ 65
БИБЛИОГРАФИЧЕСКИЙ СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 66
ПРИЛОЖЕНИЯ 68

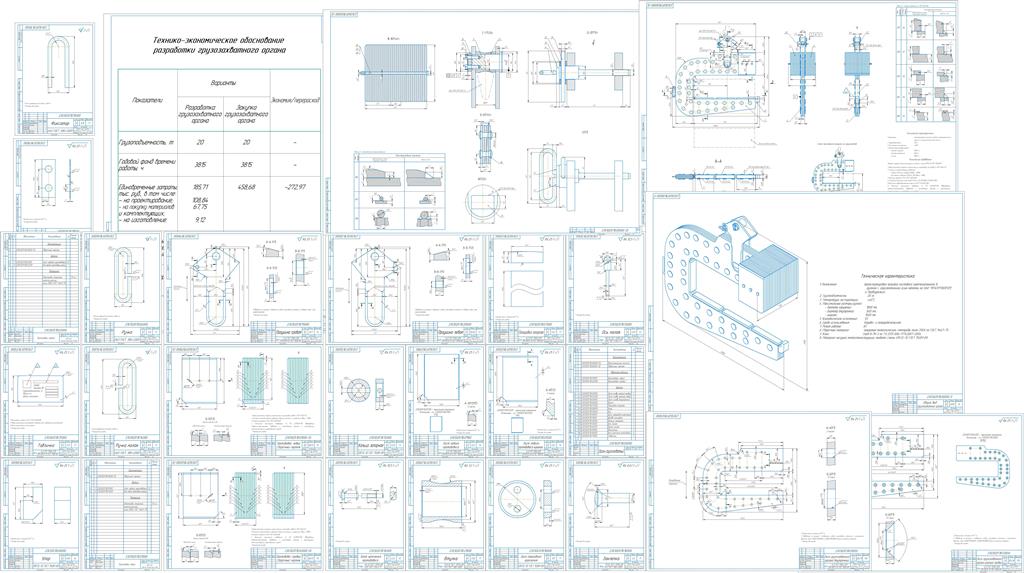

Состав: ПЗ, Общий вид грузозахватного органа (П), Орган грузозахватный (СБ), Противовес левый (СБ), Противовес правый (СБ), Деталировка (Лист левого противовеса, Лист левого противовеса крайний, Лист грузозахватного органа крайний правый, Лист грузозахватного органа внутренний, Ручка, Площадка опорная, Упор, Ось, Диск торцевого крепления, Шайба концевая, Кольцо запорное, Ось малая, Ручка малая, Фиксатор, Болт крепления противовеса, Табличка, Заклепка, Подвес правый, Подвес левый, Втулка, Технико-экономические показатели), Спецификации Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Разработка грузозахватного органа (С-образная скоба) для кранов мостового типа грузоподъемностью 20 тонн на ОАО «УРАЛТРУБПРОМ»

РПЗ и чертежи\Болт крепления противовеса _ 230302П.18.16000.cdw
РПЗ и чертежи\Втулка _ 230302П.18.21000.cdw
РПЗ и чертежи\Диск торцевого крепления _ 230302.П.18.10000.cdw
РПЗ и чертежи\Заклепка _ 230302П.18.18000.cdw
РПЗ и чертежи\Кольцо стопорное _ Кольцо стопорное.cdw
РПЗ и чертежи\Лист грузозахватного органа внутренний _ 230302П.18.05000.cdw
РПЗ и чертежи\Лист грузозахватного органа крайний правый _ 230302П.18.03000.cdw
РПЗ и чертежи\Лист левого противовеса _ 230302П.18.01100.cdw
РПЗ и чертежи\Лист левого противовеса крайний _ 230302П.18.01200.cdw
РПЗ и чертежи\Общий вид
РПЗ и чертежи\Орган грузозахватный Сборочный чертеж _ 230302П.18.00000 СБ.cdw
РПЗ и чертежи\Основная спецификация.spw
РПЗ и чертежи\Ось _ 230302П.18.09000.cdw
РПЗ и чертежи\Ось малая _ 230302П.18.13000.cdw
РПЗ и чертежи\Площадка опорная _ 230302П.18.07000.cdw
РПЗ и чертежи\Подвес левый _ 230302П.18.20000.cdw
РПЗ и чертежи\Подвес правый _ 230302П.18.19000.cdw
РПЗ и чертежи\Противовес левый Сборочный чертеж _ 230302П.18.01000 СБ — копия.cdw
РПЗ и чертежи\Противовес правый Сборочный чертеж _ 230302П.18.02000 СБ.cdw
РПЗ и чертежи\Расчетно-пояснительная записка.docx
РПЗ и чертежи\Ручка _ 230302П.18.06000.cdw
РПЗ и чертежи\Ручка малая _ 230302П.18.14000.cdw
РПЗ и чертежи\Спецификация левого противовеса.spw
РПЗ и чертежи\Спецификация правого противовеса.spw
РПЗ и чертежи\Табличка _ 230302П.18.17000.cdw
РПЗ и чертежи\Технико-экономические показатели _ 230302П.18.00000 ЭК.cdw
РПЗ и чертежи\Упор _ 23032П.18.08000.cdw
РПЗ и чертежи\Фиксатор _ 230302П.18.15000.cdw
РПЗ и чертежи\Шайба концевая _ 230302П.18.11000.cdw
РПЗ и чертежи
РПЗ и чертежи\Общий вид
