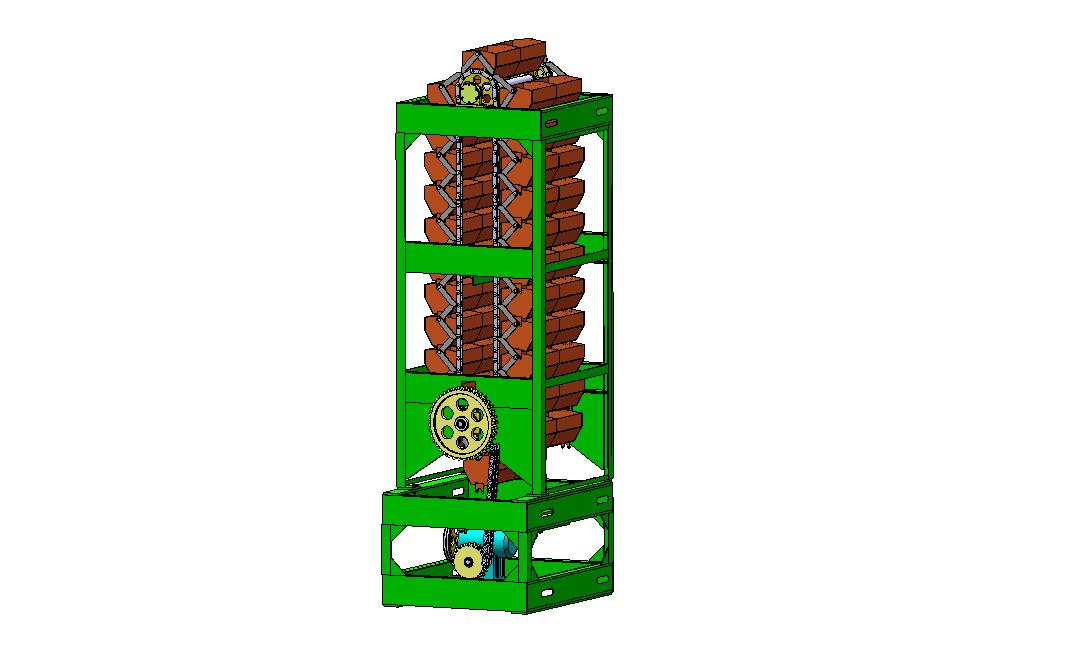

Стеллаж элеваторный СМ-19.00.000СБ

Стеллаж элеваторный СМ-19.00.000СБ предназначен для хранения различных мелких предметов (деталей, заготовок, инструмента, комплектующих изделий) в таре или россыпью в условиях складских помещений. Стеллаж представляет собой стальную конструкцию и состоит из двух секций, поставленных одна на другую Внутри каркаса смонтирован элеватор, имеющий внизу привод, состоящий из электродвигателя, соединенного ременной передачей с червячным редуктором, на выходном валу которого закреплена звездочка. Звездочка соединена с приводным валом элеватора втулочно-пальцевой цепью
• G = 7000 кг – грузовместимость;
• п = 24 – количество люлек;
• Gл = 280 кг – грузоподъемность одной люльки;
• Р = 200 Н – максимальный вес одной загружаемой детали;
• 1026х340х262 мм – размеры люльки;
• Р = 40 кг – вес одной люльки;
• V = 7,2 м/мин – скорость перемещения люлек;
• nдв = 750 об/мин – частота вращения двигателя;
• N = 2,2 квт – мощность двигателя

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:

Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-19.00.001-01 Подвеска.SLDPRT

Кольцо А85 ГОСТ 13940-86.SLDPRT

СМ-19.01.002 Боковина.SLDPRT

Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT

Гайка М36-7Н ГОСТ 5915-70.SLDPRT

Подшипник 217 ГОСТ 8338-75.SLDPRT

Шпонка 20х12х60 ГОСТ 23360-78.SLDPRT

СМ-19.04.101 Цапфа.SLDPRT

СМ-19.03.005 Стяжка.SLDPRT

СМ-19.03.001 Стойка.SLDPRT

СМ-19.03.007 Связь.SLDPRT

СМ-19.04.102 Труба.SLDPRT

СМ-19.03.003 Перемычка.SLDPRT

СМ-19.02.102 Основание.SLDPRT

Шпонка 18х11х80 ГОСТ 23360-78.SLDPRT

СМ-19.04.001 Звездочка.SLDPRT

СМ-19.03.008 Косынка.SLDPRT

СМ-19.03.000СБ Секция.SLDASM

СМ-19.04.003 Гайка .SLDPRT

Болт М20-8gх70.88.019 ГОСТ 7798-70.SLDPRT

Крышка 140х86,5 ГОСТ 11641-73.SLDPRT

Гайка М20-7Н.36.019 ГОСТ 5915-70.SLDPRT

Кольцо СП 103х85х7 ГОСТ 6308-71.SLDPRT

СМ-19.04.004 Ползун .SLDPRT

СМ-19.03.005-01 Стяжка.SLDPRT

СМ-19.02.000СБ Секция приводная.SLDASM

СМ-19.02.101 Стойка.SLDPRT

СМ-19.01.000СБ Люлька.SLDASM

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Цепь М112-1-100-1 ГОСТ 588-81рад2.SLDASM

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Цепь М112-1-100-1 ГОСТ 588-81.SLDASM

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Цепь М112-1-100-1 ГОСТ 588-81рад.SLDASM

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Звено цепи наружное.SLDPRT

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Звено цепи переходное.SLDPRT

Цепь М112-1-100-1 ГОСТ 588-81.SLDPRT/Звено цепи внутреннее.SLDPRT

СМ-19.03.004 Ребро.SLDPRT

Кольцо СП 98х80х7 ГОСТ 6308-71.SLDPRT

СМ-19.03.006-02 Перемычка.SLDPRT

Редуктор Чог-160-63-51-1-У2 ГОСТ 21165-75.SLDPRT

Болт М10-8gх20.58.01 ГОСТ 7798-70.SLDPRT

СМ-19.01.003 Ось.SLDPRT

СМ-19.01.001 Корпус люльки.SLDPRT

СМ-19.02.002 Шкив.SLDPRT

СМ-19.02.103 Основание.SLDPRT

СМ-19.03.009 Накладка.SLDPRT

Шайба стопорная10.SLDPRT

СМ-19.05.100СБ Вал.SLDASM

СМ-19.03.006 Перемычка.SLDPRT

СМ-19.04.100СБ Вал приводной.SLDASM

СМ-19.02.003 Шкив.SLDPRT

Кольцо А80 ГОСТ 13940-86.SLDPRT

СМ-19.04.002 Звездочка 40х50,8.SLDPRT

СМ-19.02.100СБ Секция нижняя.SLDASM

СМ-19.03.006-01 Перемычка.SLDPRT

Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT

СМ-19.05.101 Цапфа.SLDPRT

Цепь 2ПР 50,8-453,6/

Цепь 2ПР 50,8-453,6/Звено внутреннее2ПР 50,8-453,6.SLDPRT

Цепь 2ПР 50,8-453,6/Цепь 2ПР 50,8-453,6 ГОСТ 13568-97.SLDASM

Цепь 2ПР 50,8-453,6/Звено Соединительное 2ПР 50,8-453,6.SLDPRT

Цепь 2ПР 50,8-453,6/Звено наружное 2ПР 50,8-453,6.SLDPRT

СМ-19.02.105 Связь.SLDPRT

СМ-19.03.003-01 Перемычка.SLDPRT

СМ-19.04.000СБ Вал приводной.SLDASM

Двигатель АИРХ112МА8 У3 IM1082 ГОСТ 28330-89 N=2,2квт n=750об.мин.SLDPRT

СМ-19.02.104 Основание.SLDPRT

Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-19.00.000СБ Стеллаж элеваторный.SLDASM

Редуктор Чог-160-63-52-1-У2 ГОСТ 21165-75.SLDPRT

Ремень С – 2500 ГОСТ 1284.1-89.SLDPRT

СМ-19.01.004 Фиксатор.SLDPRT

СМ-19.05.001 Ползун .SLDPRT

СМ-19.00.001 Подвеска.SLDPRT

Крышка 140х81,5 ГОСТ 11641-73.SLDPRT

Винт М10х20 ГОСТ 1491-80.SLDPRT

Крышка 21-140 ГОСТ 18511-73.SLDPRT

Подшипник 216 ГОСТ 8338-75.SLDPRT

СМ-19.03.006-03 Перемычка.SLDPRT

СМ-19.03.002 Основание.SLDPRT

СМ-19.05.000СБ Вал.SLDASM

СМ-19.04.005 Прокладка .SLDPRT

СМ-19.03.01 Ребро.SLDPRT

СМ-19.04.103 Цапфа.SLDPRT

СМ-19.02.001 Звездочка 20х50,8.SLDPRT

Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

СМ-19.03.100СБ Натяжка.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
