Захват для подъема и транспортировки части бетонной клумбы самозажимной трапецией.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -

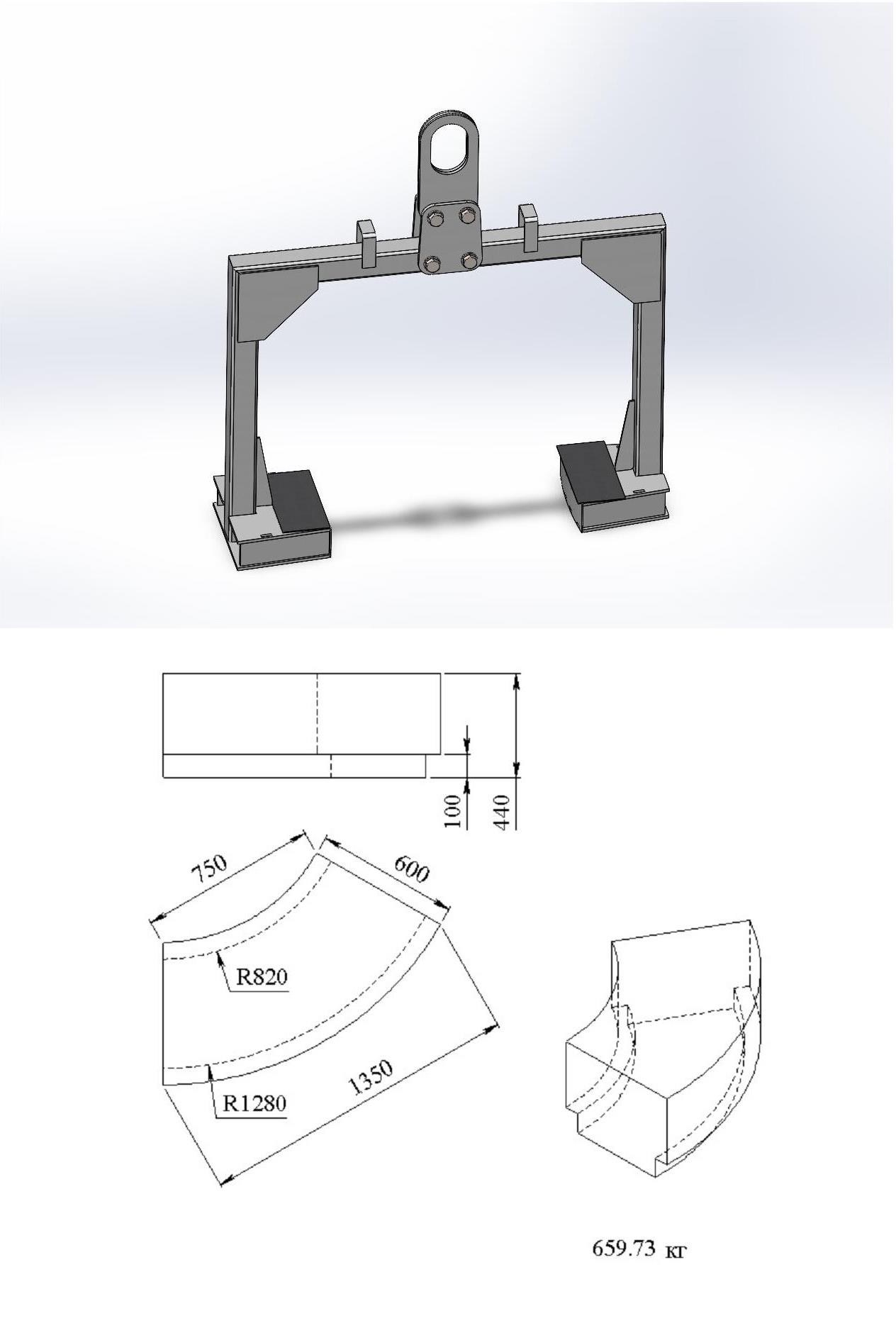

- Захват клумбы со ступенькой (размеры ступеньки: внутренний R820 наружный R1280)
Захват клумбы со ступенькой (размеры ступеньки: внутренний R820 наружный R1280)
0
0
46
0
0
50
Сообщить о проблеме
Автор
user-7085614
Дата
14.10.2023
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
ls2 - 1шт - дуга захвата вн.DXF
-
ls2 - 1шт - дуга захвата внешняя.DXF
-
ls3 - 2шт - стопорное ухо.DXF
-
ls4 - 2шт - косынка трубы 2.DXF
-
ls 4 - 4шт - косынка трубы.DXF
-
ls6 - 1шт - косынка захвата вн.DXF
-
ls6 - 1шт - опора захвата вн.DXF
-
ls6 - 1шт - опора захвата вн 2.DXF
-
ls6 - 1шт - опора захвата внешняя.DXF
-
ls6 - 1шт - опора захвата внешняя 2.DXF
-
ls6 - 2шт - косынка захвата внешняя.DXF
-
ls8 - 2шт - ухо.DXF
-
ls8 - 2шт - ухо подъема.DXF
-
-
-
Болт M16 x 90 DIN 933.SLDPRT
-
Болт M16 x 100 DIN 933.SLDPRT
-
-
-
Гайка M16 DIN 934.SLDPRT
-
-
-
-
Гровер М16 DIN 7980.SLDPRT
-
-
-
Шайба М16 DIN 125.SLDPRT
-
-
-
_захват клумбы.SLDASM
-
Обойма трубы.SLDASM
-
Петля подъема.SLDASM
-
Ухо подъема.SLDASM
-
вставка.SLDPRT
-
дуга захвата вн.SLDASM
-
дуга захвата вн.SLDPRT
-
дуга захвата внешн.SLDASM
-
дуга захвата внешняя.SLDPRT
-
защитная вставка.SLDPRT
-
клумба.SLDPRT
-
косынка захвата вн.SLDPRT
-
косынка захвата внешняя.SLDPRT
-
косынка трубы.SLDPRT
-
косынка трубы 2.SLDPRT
-
крышка 2 нижн обойма трубы.SLDPRT
-
крышка нижн обойма трубы.SLDPRT
-
крышка обойма трубы.SLDPRT
-
обойма трубы.SLDPRT
-
опора захвата вн.SLDPRT
-
опора захвата вн 2.SLDPRT
-
опора захвата внешняя.SLDPRT
-
опора захвата внешняя 2.SLDPRT
-
стопорное ухо.SLDPRT
-
труба 1 50х50.SLDPRT
-
труба 2 50х50.SLDPRT
-
труба 3 50х50.SLDPRT
-
труба 4 50х50.SLDPRT
-
ухо.SLDPRT
-
ухо подъема.SLDPRT
