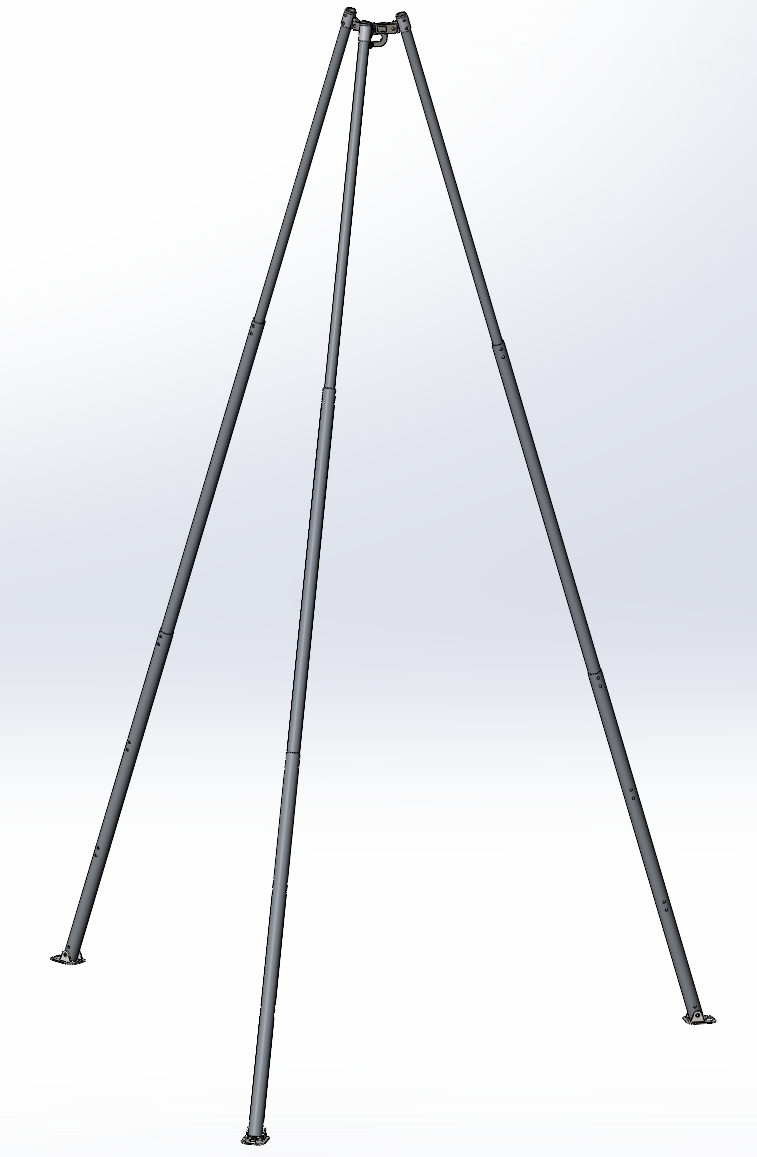

Тренога грузоподъёмностью до 2т. используемая для подъёма скважинного насоса. В конструкции используются алюминиевые трубы для снижения веса. Предусмотрена регулировка высоты и установка ручной либо электрической лебёдки. В работе представлены чертежи используемых труб, сварных деталей, общая компоновка и спецификация с используемым крепежом.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тренога для подъёма скваженного насоса
Тренога для подъёма скваженного насоса
0
0
151
1
0
30
Автор
Макс
Иванов
Дата
11.02.2021
Язык
Русский
Состав
Сборка, деталировка, чертежи.
Софт
SolidWorks 20
Как открыть?
Содержимое архива
-
Чертежи
-
Сборочный чертёж.SLDDRW
-
-
Опора лебёдки.pdf
-
Сборочный чертёж.pdf
-
Чертёж трубы 42.pdf
-
Чертёж трубы 55.pdf
-
Чертёж гибки треноги.pdf
-
Чертёж сборки нижней опоры.pdf
-
Чертёж кольца.pdf
-
Труба круглая 50.pdf
-
-
Чертёж трубы 50.SLDDRW
-
dxf
-
Пластина нижней опоры 4мм. 3шт..DXF
-
Пластина лебёдки 3мм. 1шт..DXF
-
Стенка нижней опоры 6мм. 6шт..DXF
-
Вспомогательная пластина А 4мм. 1шт..DXF
-
Развертка - Опора лебёдки 1шт. 3мм .DXF
-
Пластина кольца 3шт. 8мм .DXF
-
Развёртка верхняя опора 1шт. 8мм .DXF
-
Третья сторона опоры 1шт. 8мм.DXF
-
Гребни крепления труб 6шт. 6мм.DXF
-
Вспомогательная пластина Б 4мм. 1шт..DXF
-
-
Чертёж трубы 40(42).SLDDRW
-
Чертёж трубы 55.SLDDRW
-
-
texture.p2m
-
сборка верхней части.SLDASM
-
carbon steel.p2m
-
Верхняя опора.SLDPRT
-
кольцо крепёжное 1шт..SLDPRT
-
-
00 backdrop - studio room.p2s
-
satin finish stainless steel.p2m
-
reflective shadow floor.p2m
-
formed hex screw_am.sldprt
-
3 point beige.hdr
-
hex screw gradeab_iso.sldprt
-
00 3 point faded.p2s
-
Опора трубы нижняя 3шт..SLDPRT
-
-
matte steel.p2m
-
Труба круглая.SLDPRT
-
studio room.hdr
-
Опора лебёдки.SLDPRT
-
flat washer narrow_am.sldprt
-
hex nut jam_am.sldprt
-
тренога с круглыми трубами.SLDASM
-
