Сегментный ручной трубогиб 20-45 мм (180°)
прототип на Сегментный ручной трубогиб 20-45 мм (180°)
Тип оборудования для изготовления: лазерная резка, токарные работы, фрезерные работы.
Материалы: сталь 8мм (лазер), круг 150мм(пуансоны)

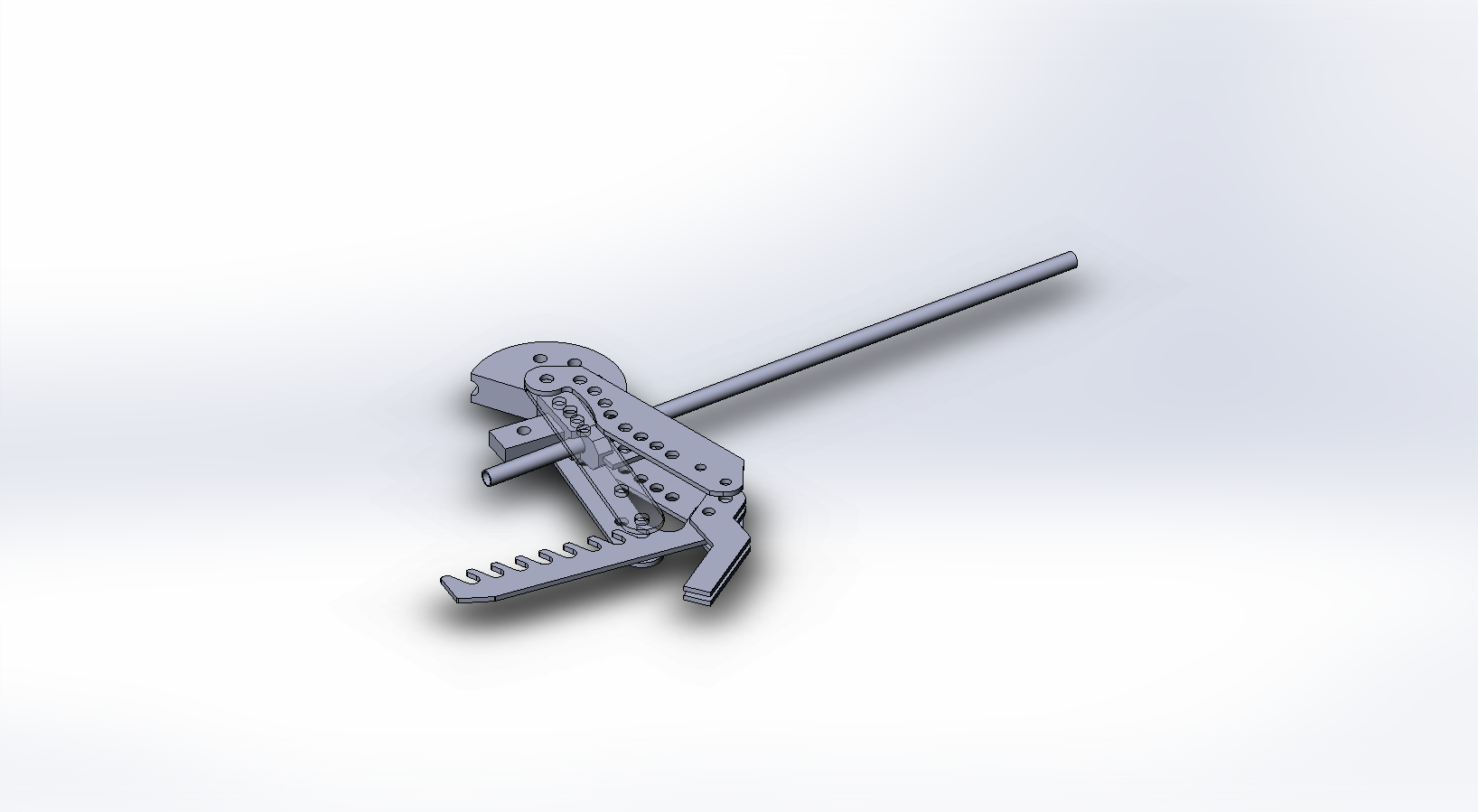

Модель сегментного трубогиба, позволяещего гнуть трубы типа "хк" до 45 мм нар. д.
В модели не указаны некоторые детали: хомут для зажима трубы, оси. Предполагается использовать оси 25 мм типа "шкворень газель". Пуансоны возможно изготавливать наборными, с последующей сваркой и про точкой. В архиве только 3D, раскроя нет.
Состав: 3D Сборка
Софт: SolidWorks 18
