Автомат гайконарезной

Брестский государственный технический университет
Кафедра машиностроения
Дипломный проект по дисциплине "Оборудование машиностроительного производства"
На тему "Разработка конструкции резьбонарезного автомата"
Брест 2010

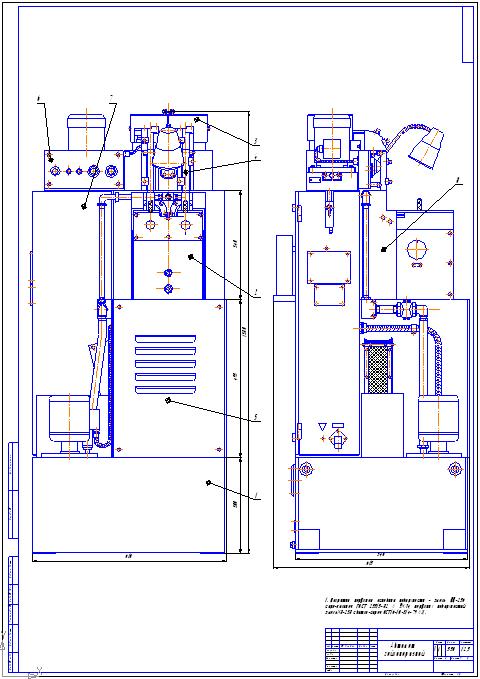

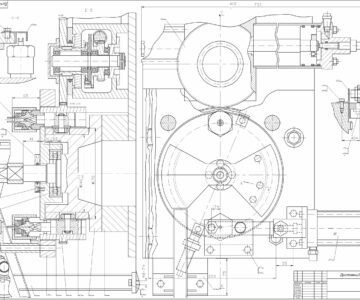

Автомат выполнен двухшпиндельным, имеет горизонтальную компоновку и состоит из основных узлов: станина; головка резьбонарезная; механизм загрузки; наладка; ограждение; электрооборудование, размещенное на автомате и в электрошкафу.
Все узлы крепятся на сварной станине, нижняя часть которой используется как емкость для охлаждающей жидкости. Электрооборудование размещается в электрошкафу, что обеспечивает удобный доступ для обслуживания.
Автомат работает Г- образным метчиком. Гайки из лотка подаются на вращающийся метчик толкателем, управляемым от кулачка.
Основные отличительные особенности компоновки конструкции автомата:
- призма установлена на направляющих качения и перемещается от отдельного кулачка. Заготовка насаживается на метчик толкателем только до захватывания её метчиком.
- дальнейшее продвижение заготовки по метчику осуществляется вместе с подвижной призмой. Это позволяет отвод толкателя в загрузочную позицию и выстой его в этой позиции совместить с нарезанием резьбы, что увеличивает производительность, когда время загрузки гайки в призму составляет значительную часть цикла.
- наличие подвижной призмы и автономное управление ею обеспечивает автоматическую выбраковку заготовок гаек без отверстия под резьбу.
- на автомате применен механизм загрузки фрикционного типа с двумя загрузочными бункерами. Это позволяет нарезать одновременно два различных типоразмера гаек.
