Спроектировать автомат резьбонакатной

Казахский национальный технический университет
кафедра станкостроения
Дипломный проект на тему "Спроектировать резьбонакатной автомат"
Алматы 2012

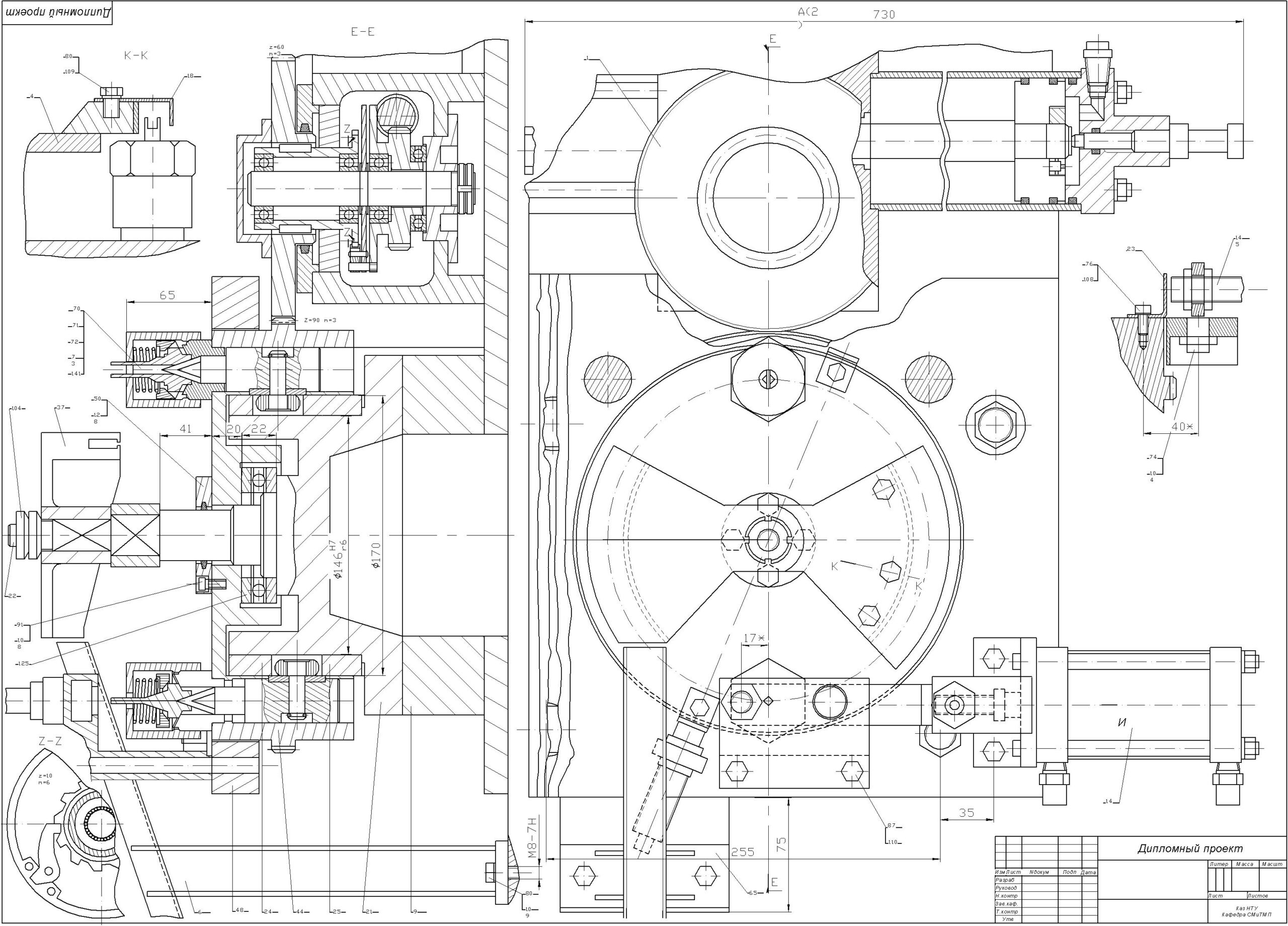

В данном дипломном проекте описывается автомат для накатки резьбы на детали «Коническая резьбовая пробка».
Автомат разработан на базе станка 2А135.
Весь цикл происходит за 6 секунд, производительность автомата равна 600 штук в час.
Автомат работает в режиме автоматический, наладочный.

Состав: Автомат (СБ), Державка (СБ), Циклограмма, Спецификации, ПЗ Язык документа

Софт: AutoCAD 2012

Файлы:
автомат\Автомат для накатки резьбы 3.dwg
автомат\Автомат для накатки резьбы.dwg
автомат\Автомат лист 2.dwg
автомат\Автомат лист 3.dwg
автомат\Державка 1.dwg
автомат\Державка 2.dwg
автомат\Державка сборочный чертеж.dwg
автомат\Диплом 1.doc
автомат\Лист 1.dwg
автомат\Лист 2.dwg
автомат\Лист 3.dwg
автомат\Лист 4.dwg
автомат\Лист 5.dwg
автомат\Лист 6.dwg
автомат\Лист 7.dwg
автомат\Лист 8.dwg
автомат\Лист 9.dwg
автомат\Циклограмма работы автомата.dwg
автомат
