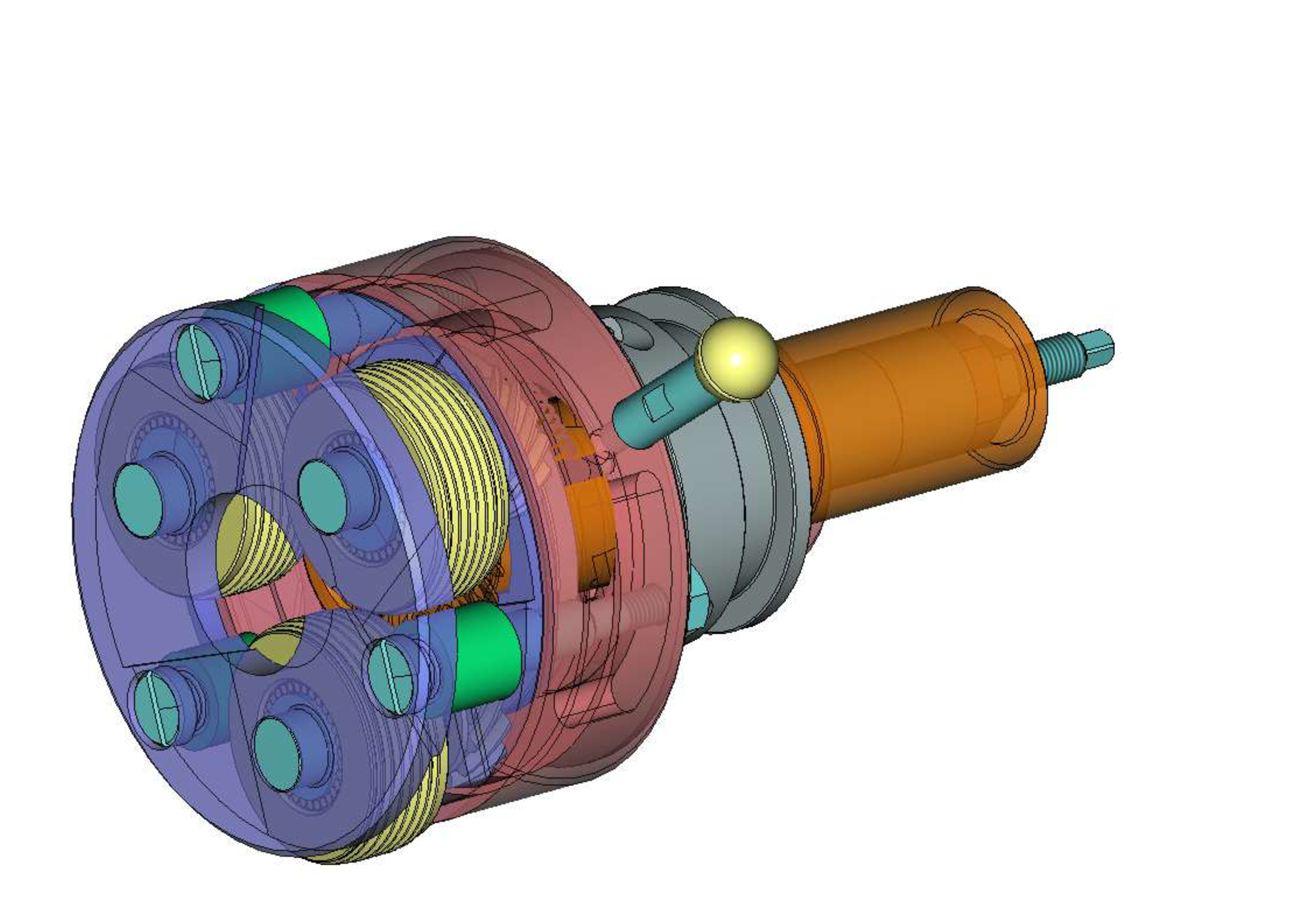

Резьбонакатная головка предназначена для накатки метрической резьбы методом пластического деформирования металла. Диапазон накатываемых резьб М24...М27. Холодное деформирование металла производят специальные резьбонакатные ролики, которые изготовляются комплектом из 3-х штук, имеют высокую твердость и 9 класс шероховатости.
