Алмазный выглаживатель

Технологическая оснастка устанавливается в резцедержатель и предназначена для упрочнения поверхностного слоя деталей типа тел вращения

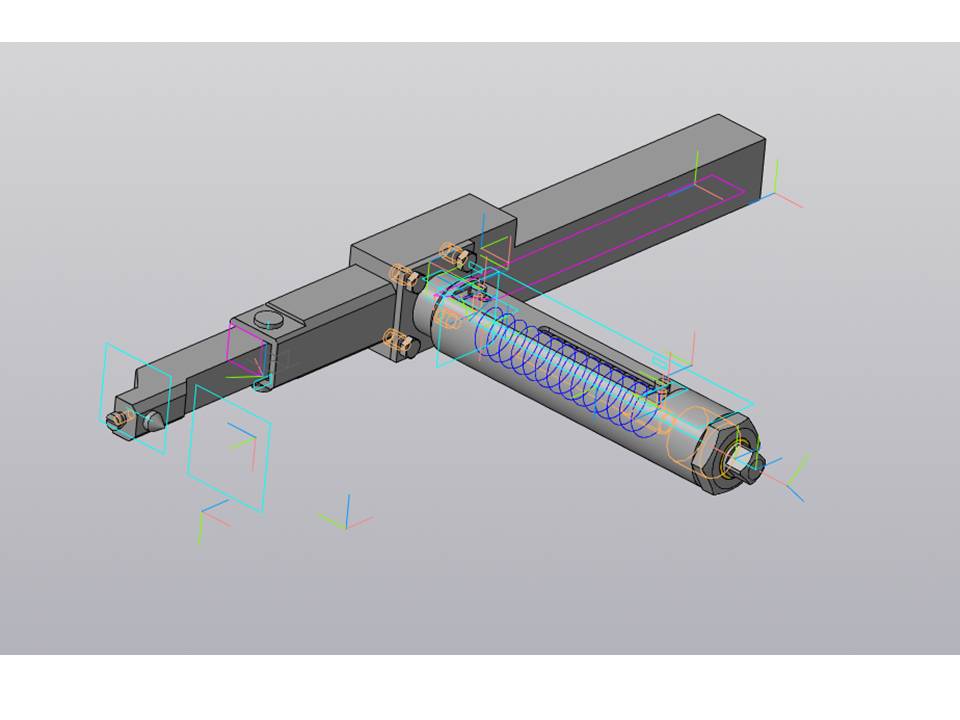

Состав: 3-D модель выглаживателя

Софт: КОМПАС-3D 14

Файлы:

Втулка упорная сталь.m3d

Винт с указателем.a3d

Корпус 2.m3d

Рычаг 2.m3d

Ось 36-31-3,2.m3d

Гайка.m3d

Выглаживатель.m3d

Измеритель давления выглаживателя СБ.a3d

Втулка латунная для запрессовки.m3d

Винт натяжения пружины1.m3d

Пружина 144.7092-4186.m3d

Винт натяжения пружины.m3d

Измеритель давления выглаживателя.a3d

Винт ГОСТ с отверстием.m3d

Проволока.m3d

Сборка приспособы.a3d

Корпус.m3d

Шайба 10-18 ГОСТ 9649.m3d

Стержень упорный.m3d

Моменты инерции.txt

Рычаг.m3d

Сборка приспособы 2.a3d

Труба.m3d

Пружина 154.7092-4192.m3d

Пластина.m3d

Втулка латунная упорная.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
