Анализ и изготовление внутренних и наружных протяжек квадратного сечения

Тульский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология изготовления режущего инструмента"
На тему: "Анализ и изготовление внутренних и наружных протяжек"
Тула 2017

Исходные данные: отверстие во втулке 33,15мм квадратного сечения, обработка протягиванием.
В данной работе произведен анализ классификации, типа и области применения внутренних и наружных протяжек. Проведен обзор на оборудование для протягивания.
Так же в работе рассмотрены варианты заточки, на основе круглой протяжки.
Для протяжки квадратного сечения разработан технологический процесс изготовления. Используя методические указания учебной литературы, произведен расчет параметров конструкции протяжки.
Работа содержит рисунков в пояснительной записке – 17, страниц записки – 45, таблиц – 1.
Графическая часть работы содержит 4 чертежа формата А1 и 1 чертеж формата А4.
Содержание
Введение
1. Протяжки
2. Протяжные станки
3. Заточка протяжек
4. Квадратная протяжка
Заключение
Список литературы

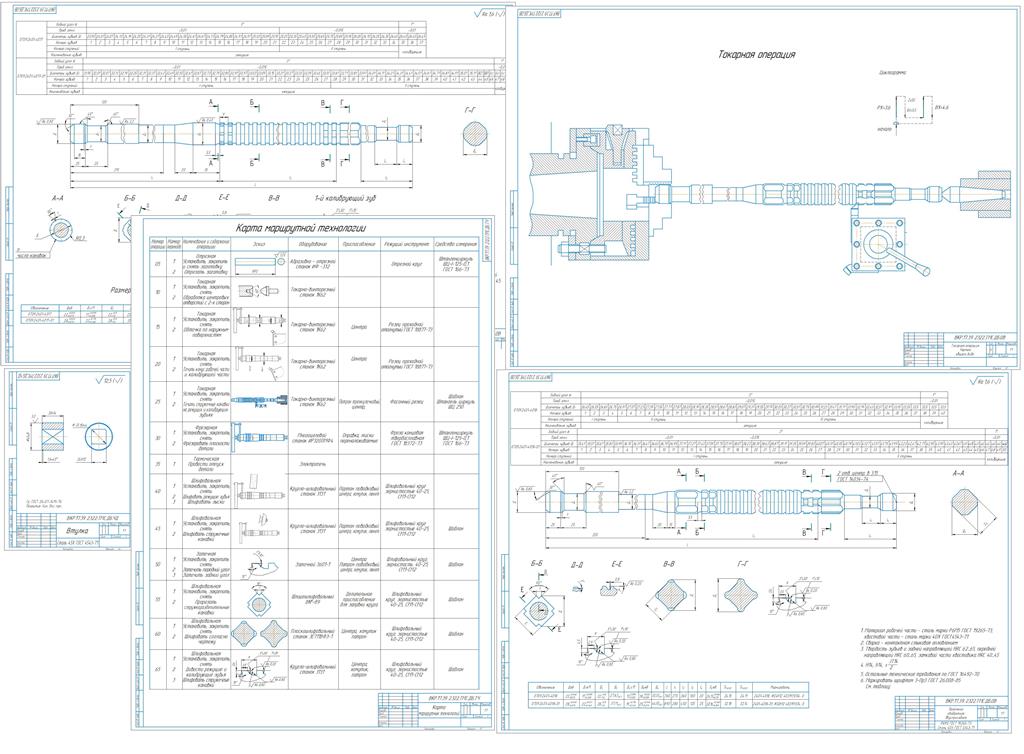

Состав: Протяжка(ВО), Карта маршрутной технологии, Втулка(ВО), Наладка(ВО) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Анализ и изготовление внутренних и наружных протяжек квадратного сечения

1_14.cdw
2_14.cdw
Vtulka_14.cdw
Маршруткаcdw2.cdw
Токарная1.cdw
KR.docx
