Приспособление для шлифовки зубьев в цилиндрических колесах.

Приспособление предназначено для базирования и закрепления цилиндрических колес на зубошлифовальном станке ZE-1000.

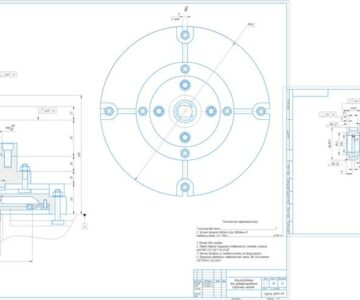

Состав: Сборочный чертеж, Деталировка, Спецификация, 3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.00 СБ Приспособление для шлифовки зубьев в РПК-45.00.008А.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.01 Центровик.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.02 Прижим.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.03 Шайба.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.04 Шпилька М30.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.05 Опора.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.06 Кольцо.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.07 Диск.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.00.08 Втулка.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.10.00 СБ Корпус.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.10.01 Основание.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.10.02 Ребро.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.10.03 Диск.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/7560-5063.10.04 Центровик.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/Винт М8х25 СТП 002522.233-82.grb

7560-5063 Приспособление для шлифовки забьев в РПК-45.00.008А/Гайка 7003-0285 ГОСТ14727-69 (М30 исп.1).grb
