Проектирование круглой протяжки

Ивановский государственный энергетический университет им. В.И. Ленина
Кафедра технологии машиностроения
Расчетно- графическая работа по дисциплине «Режущие инструменты»
по теме: «Проектирование круглой протяжки и фасочного резца»
Иваново 2018

1. Исходные данные для проектирования фасочного резца:
• угол в плане ϕ = 15˚;
• резец паянный
• диаметр обрабатываемой детали 50 мм
• длина фаски обрабатываемой детали 5 мм
• материал: сталь среднеуглеродистая
• режущая пластинка из твердого сплава
• Станок токарно-винторезный 16К20
2. Исходные данные для протяжки:
• диаметр отверстия: D=26H8 мм;
• допуск: 0,033 мм;
• длина отверстия: l=40 мм;
• диаметр отверстия в заготовке: Do=25,6 мм;
• материал детали: Ал. Сплав АК2
• твердость: 95HB

Данная работа посвящена проектированию круглой протяжки и фасочного резца с учетом заданных параметров.
Особое внимание уделено построению чертежа.

СОДЕРЖАНИЕ
Введение
1. Проектирование круглой протяжки
2. Проектирование фасочного резца
Заключение
Библиографический список

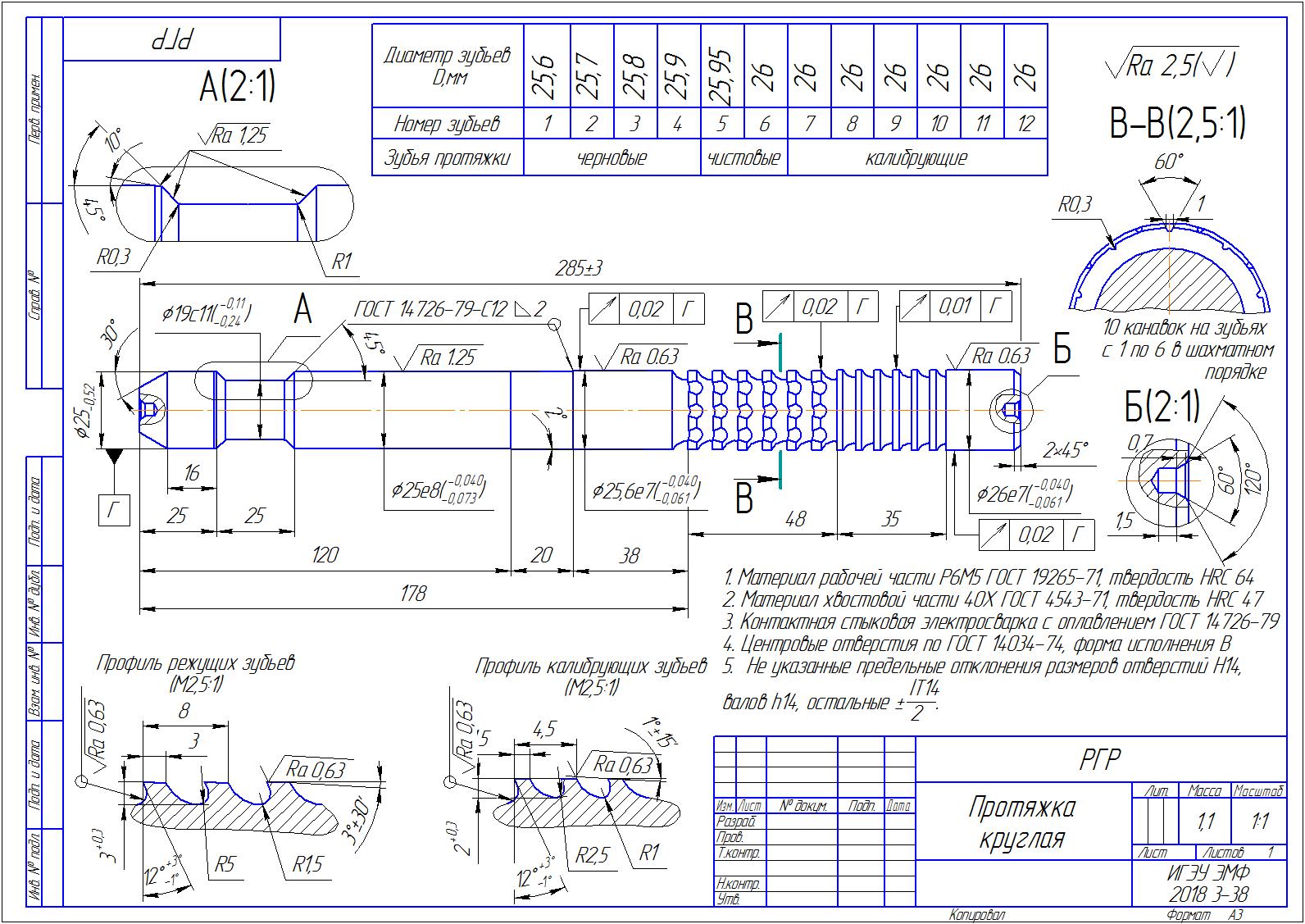

Приложение 1. Чертеж круглой протяжки
Приложение 2. Чертеж фасочного резца

Состав: Чертежы круглой протяжки и фасочного резца Язык документа

Софт: КОМПАС-3D V16. 1

Файлы:
Резец проходной прямой _ КУРСОВАЯ РАБОТА.cdw
Чертеж протяжка.cdw
RGR.docx
