Проектирование круглой протяжки для протягивания отверстия 17Н7 мм.

Донецкий Национальный Технический Университет
Кафедра Станки и станочные системы
Курсовой проект по дисциплине "Проектирование металлорежущих инструментов"
На тему "Проектирование круглой протяжки"
Донецк 2011

Исходные данные:
Спроектировать протяжку для протягивания цилиндрического отверстия: 17Н7 (+0,025) мм.
Диаметр отверстия Do под протягивание: 16 мм.
Длина детали: Lд - 35 мм.
Материал детали - cталь 45;
Предел прочности: 550 Н/мм2 (55 кгс/мм2);

Содержание:
1. Выбор схемы резания.
2. Расчет диаметров рабочей части протяжки.
3. Расчет подачи на зуб и число зубьев протяжки.
4. Размеры стружечных канавок.
5. Геометрические параметры зубьев.
6. Сила протягивания и расчет протяжки на прочность.
7. Расчет гладких частей и общей длины протяжки.

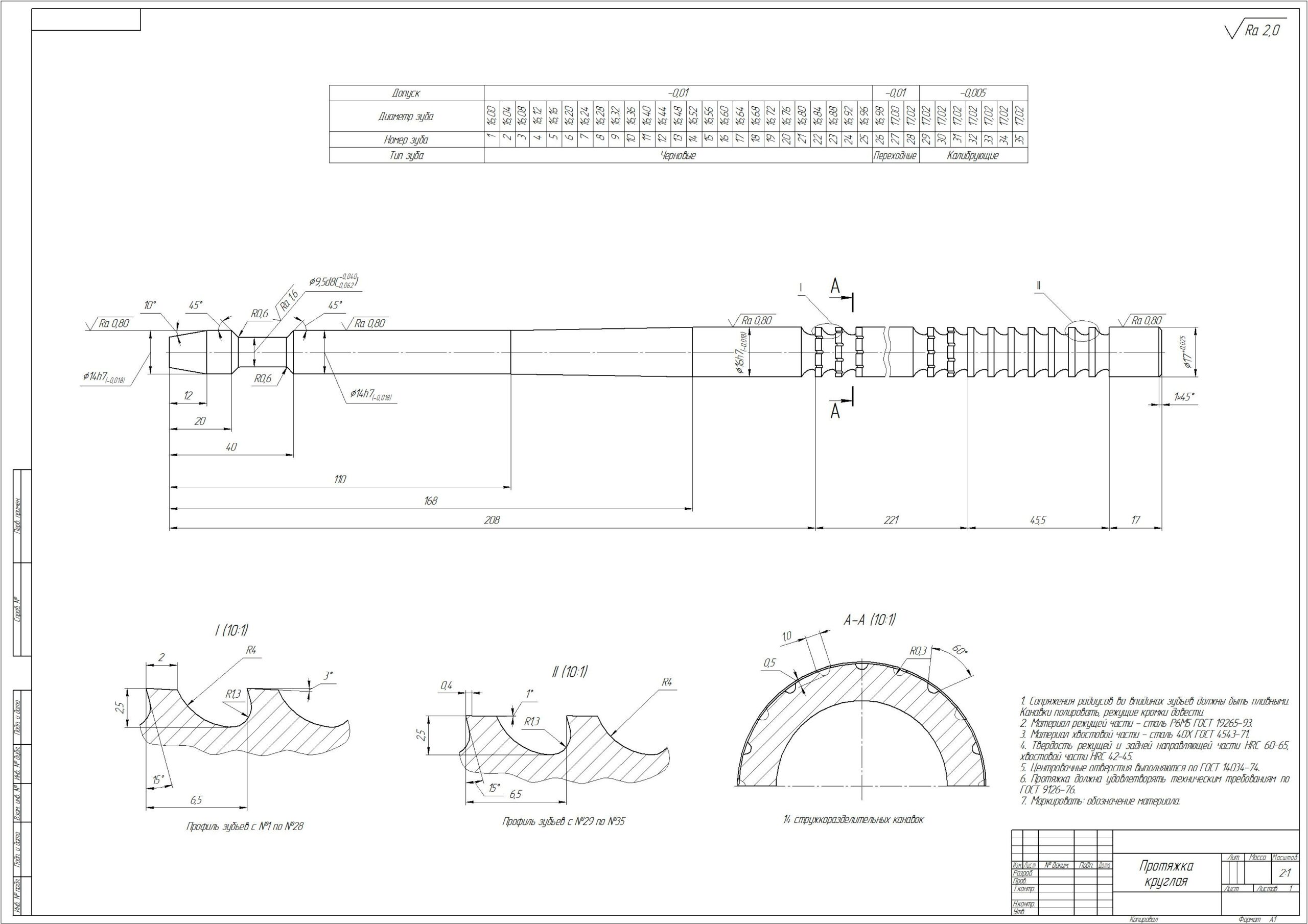

Состав: Чертеж круглой протяжки (А1). Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование круглой протяжки для протягивания отверстия 17Н7 мм.

Пояснительная записка.docx
Чертеж протяжки.cdw
