Проектирование круглой протяжки и фасочного резца

Ивановский государственный энергетический университет им. В.И. Ленина
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине "Режущий инструмент"
На тему; "Проектирование круглой протяжки и фасочного резца"
Иваново, 2018

Данная работа посвящена проектированию круглой протяжки и фасочного резца с учетом заданных параметров.
Исходные данные резца:
• угол в плане ϕ = 30˚;
• сечение державки – квадратное;
• режущая пластинка из твердого сплава;

Исходные данные круглой протяжки:
• диаметр протяжки D = 27H8;
• допуск: 0,033;
• длина отверстия L0 = 40;
• диаметр отверстия в заготовке D0 = 25,9;
• материал заготовки: Чугун СЧ21, 198НВ;

СОДЕРЖАНИЕ
Введение.……………………………………………………………………………5
1. Проектирование круглой протяжки…………………………………………….6
2. Проектирование фасочного резца……………………………………………….8
Заключение…………………………………………………………………………..9
Список использованных источников………………………………………………10

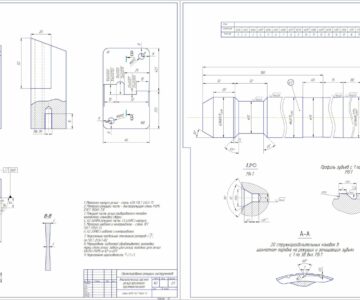

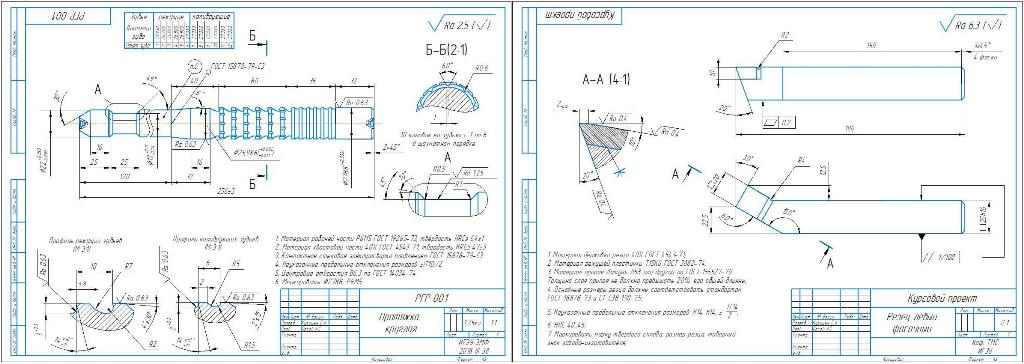

Приложение 1. Чертеж круглой протяжки
Приложение 2. Чертеж фасочного резца

Состав: Пояснительная записка, чертёж круглой протяжки, Чертеж фасочного резца Язык документа

Софт: КОМПАС-3D 17

Файлы:
Режущий инструмент/
Режущий инструмент/Протяжка круглая.cdw
Режущий инструмент/Реж. инструмент.doc
Режущий инструмент/Резец фасочный _ Курсовой проект.cdw
