Проектирование метчика-протяжки, червячной шлицевой фрезы, круглого фасонного резца

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССЙСКОЙ ФЕДЕРАЦИЙ
ФГАОУ ВО РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ ПРОФЕССИОНАЛЬНО-ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ
Институт инженерно-педагогического образования
Кафедра технологий машиностроения, сертификации и методики профессионального обучения
Курсовой проект по дисциплине «Металлорежущие инструменты»
ПРОЕКТИРОВАНИЕ МЕТЧИКА-ПРОТЯЖКИ, ЧЕРВЯЧНОЙ ШЛИЦЕВОЙ ФРЕЗЫ, КРУГЛОГО ФАСОННОГО РЕЗЦА
Екатеринбург 2016

Проектирование метчика-протяжки для трапецеидальной резьбы
Исходные данные
резьба Тr 48*8L-7Н
длина резьбы L = 40 мм
материал обрабатываемой детали – бронза
ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНОЙ ФРЕЗЫ ДЛЯ НАРЕЗАНИЯ ПРЯМОБОЧНЫХ ШЛИЦЕВЫХ ВАЛОВ
Исходные данные
Спроектировать червячную фрезу для нарезания шлицев на шлицевом валу
d-8*68d8*74b11*12d10. Фаска С = 0,7*450
ПРОЕКТИРОВАНИЕ КРУГЛОГО ФАСОННОГО РЕЗЦА
Исходные данные
R=19 мм
d0=20 мм
d1=34 мм
d2=38 мм
l1=4 мм
l2=23 мм
l3=26 мм
l4=30 мм
Тип проектируемого резца — Круглый
Материал обрабатываемой детали — Бронза

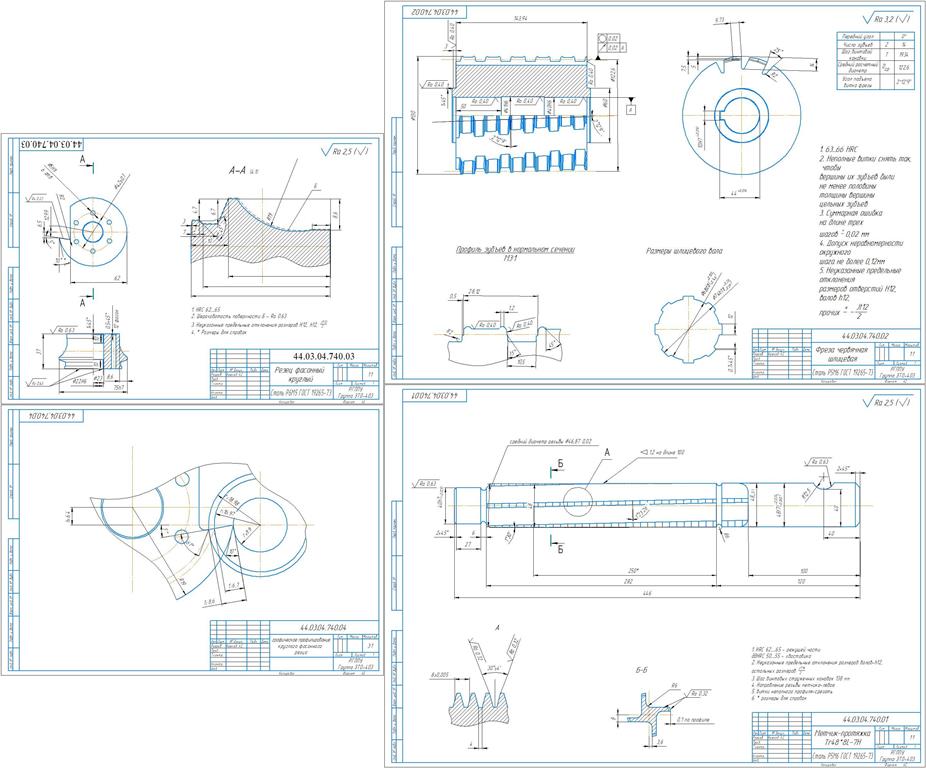

Графическая часть содержит резец фасонный круглый, метчик протяжка Tr488L-7H, Фреза червячная шлицевая, графическое профилирование круглого фасонного резца
Содержание
1. Проектирование метчика-протяжки для трапецеидальной резьбы
2. ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНОЙ ФРЕЗЫ ДЛЯ НАРЕЗАНИЯ
ПРЯМОБОЧНЫХ ШЛИЦЕВЫХ ВАЛОВ
3. ПРОЕКТИРОВАНИЕ КРУГЛОГО ФАСОННОГО РЕЗЦА

Состав: метчик-протяжка для трапецеидальной резьбы , ЧЕРВЯЧНАЯ ФРЕЗА , КРУГЛЫЙ ФАСОННЫЙ РЕЗЕЦ Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование метчика-протяжки, червячной шлицевой фрезы, круглого фасонного резца

Просмотр файлов
графическое профилирование
курсач.docx
Метчик-протяжка Tr488L-7H _ 44.03.04.740.01.cdw
резец фасонный
Фреза червячная
