Проектирование протяжки для протягивания отверстия в статоре насоса ГУР
Полоцкий государственный университет
Кафедра технологии машиностроения
Раздел "Проектирование режущего инструмента" диплома
Полоцк 2009
Расчет протяжки. Подойдет для раздела диплома или курсового проекта по режущему инструменту. Протягивание эллиптического отверстия в детали Статор насоса ГУР. К студенческому чертежу и расчету прилагаются фотографии реального заводского чертежа, на который опирался расчет.
1. Исходные данные
1.1. Номинальный диаметр получаемого после протягивания отверстия детали d0 с верхним ВО и нижним НО отклонениями в мм и его квалитет:
do/= 48,06+0,05 , do//= 40,95+0,05 ВО = 0,05; НО = 0,000; квалитет 8.
1.2. Длина отверстия обрабатываемой детали LД, мм: LД= 11.
1.3. Количество одновременно обрабатываемых деталей nД, шт:
nД=2
1.4. Материал обрабатываемой заготовки, его твердость НВ :
Сталь ШХ15 ГОСТ 801-78;
200НВ;
1.5. Значение коэффициента Ср, МПа (табл. 1.1): Ср=3110.
1.6. Модель протяжного станка, его номинальная тяговая сила Pcв Н и наибольший рабочий ход ползуна станка LРХС: в мм (табл. 1.2):
модель: вертикально-протяжной 7Б66Н20:
Pc=200000;
LPXC=1250.
1.7. Материал рабочей части протяжки и его предел прочности на растяжение
σ1 МПа: P18; σ1 = 400.

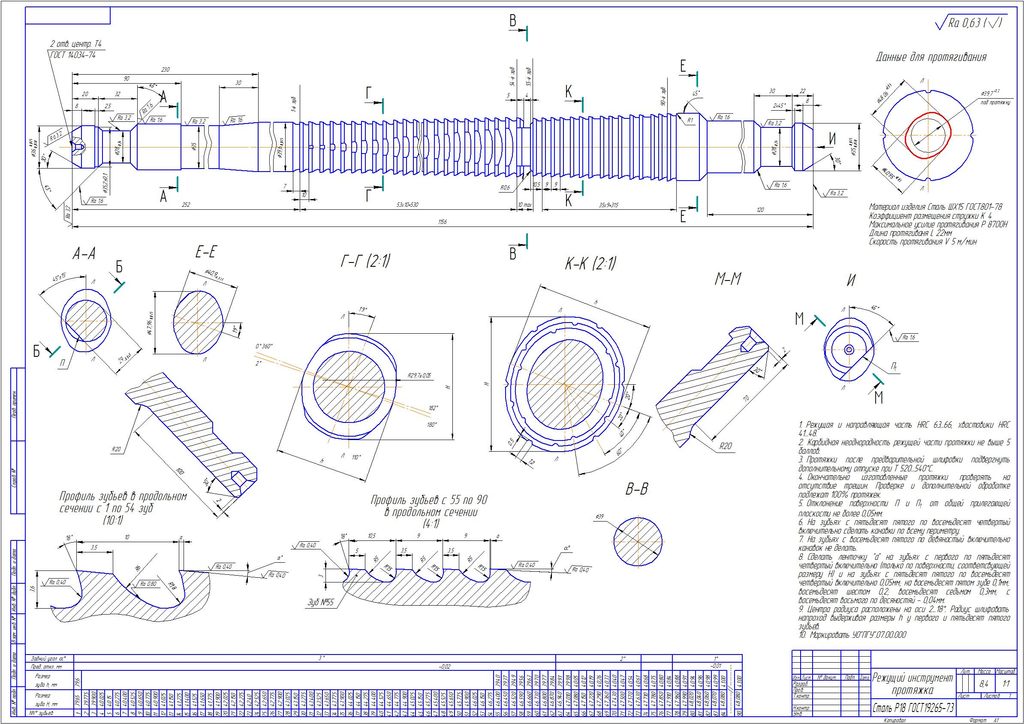

Состав: Чертеж протяжки, эскиз операционный, ПЗ, фотографии реального заводского чертежа
Софт: КОМПАС-3D 16
