Проектирование специального станочного приспособления для обработки детали «Стойка»

Черкаський державний технологічний університет
Кафедра проектування харчових виробництв та верстатів нового покоління
Курсова робота з дисципліни: „Проектування технологічної оснастки”
На тему: ,,Проектування спеціального верстатного пристрою для обробки деталі «Стійка»,,
Черкаси 2014

Вихідні дані:
- креслення деталі «Стійка» КТП-12.0301.77-05;
- технологічний процес її виготовлення;
- тип виробництва – дрібносерійний;
- річна програма випуску деталі Nвип = 800 шт;
- матеріал деталі СЧ18 ГОСТ 1412-85.

Задачі курсової роботи:
- розробити за ескізом робоче креслення базової деталі;
- виконати аналіз базової деталі на технологічність;
- розробити в спрощеному вигляді технологічний процес обробки базової деталі при заданих умовах її виробництва;
- виконати огляд та аналіз літературних джерел по конструкціях верстатних пристроїв;
- розробити спеціальний верстатний пристрій на одну із операцій технологічного процесу обробки базової деталі.

В даній курсовій роботі розроблений, розрахований і спроектований верстатний пристрій з відкидним кондуктором та гвинтовим затискачем для обробки отвора 10Н12 деталі ,,Стійка,, на вертикально-свердлильному верстаті 2Н125.

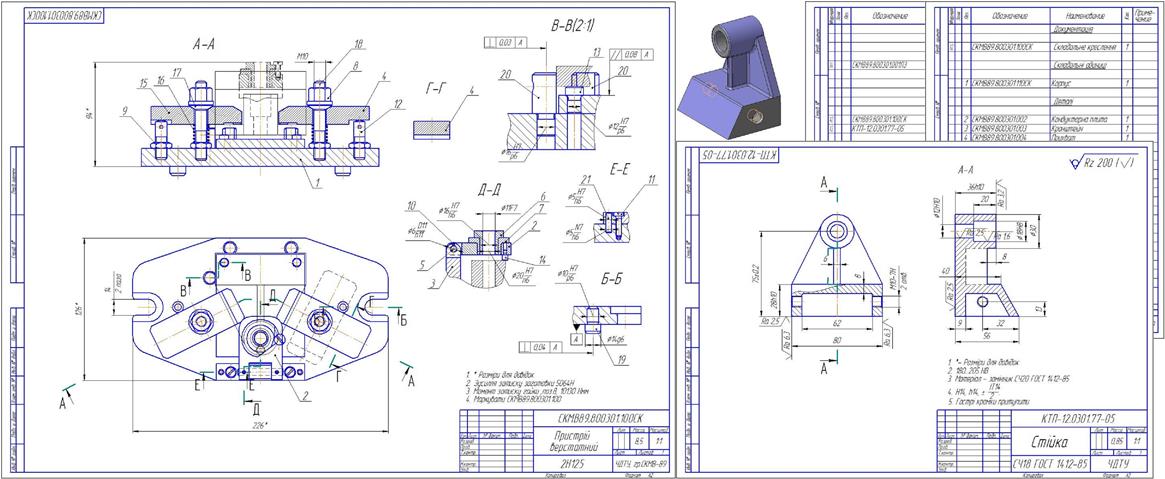

Графічна частина містить складальне креслення пристрою верстатного, креслення деталі ,,Стійка,,+ 3D-модель.

Зміст
Вступ
1. Технологічний розділ
1.1 Аналіз технічного завдання
2. Конструкторський розділ
2.1 Вихідна інформація для проектування пристрою
2.1.1 Аналіз умов обробки деталі
2.1.2 Огляд та аналіз літератури по конструкціях пристроїв
2.2 Розрахунок і проектування верстатного пристрою
2.2.1 Службове призначення пристрою
2.2.2 Технічне завдання на проектування пристрою
2.2.3 Документи, що підлягають розробці
2.2.4 Аналіз вихідних даних
2.2.5 Розробка принципової схеми пристрою
2.2.6 Розрахунок сил затиску
2.2.7 Розрахунок затискного механізму
2.2.8 Опис конструкції та принципу дії верстатного пристрою
2.2.9 Технічні вимоги на виготовлення пристрою
Висновок
Література.
