Черкаський державний технологічний університет
Кафедра проектування харчових виробництв та верстатів нового покоління
Курсова робота з дисципліни : „Проектування технологічної оснастки”
На тему: ,,Проектування спеціального верстатного пристрою для обробки деталі «Підшипник»,,
Черкаси 2014
Вихідні дані:
- креслення деталі «Підшипник» КТП-12.0301.60-04;
- технологічний процес її виготовлення;
- тип виробництва – дрібносерійний;
- річна програма випуску деталі Nвип = 900 шт;
- матеріал деталі Сталь 50Л ГОСТ 977-88.
Задачі курсової роботи:
- розробити за ескізом робоче креслення базової деталі;
- виконати аналіз базової деталі на технологічність;
- розробити в спрощеному вигляді технологічний процес обробки базової деталі при заданих умовах її виробництва;
- виконати огляд та аналіз літературних джерел по конструкціях верстатних пристроїв;
- розробити спеціальний верстатний пристрій на одну із операцій технологічного процесу обробки базової деталі.
В даній курсовій роботі розроблений, розрахований і спроектований верстатний пристрій з зблокованим гвинтовим затискачем для розточування отвору 28Н7 деталі ,,Підшипник,, на горизонтально-розточувальному верстаті 2М614.

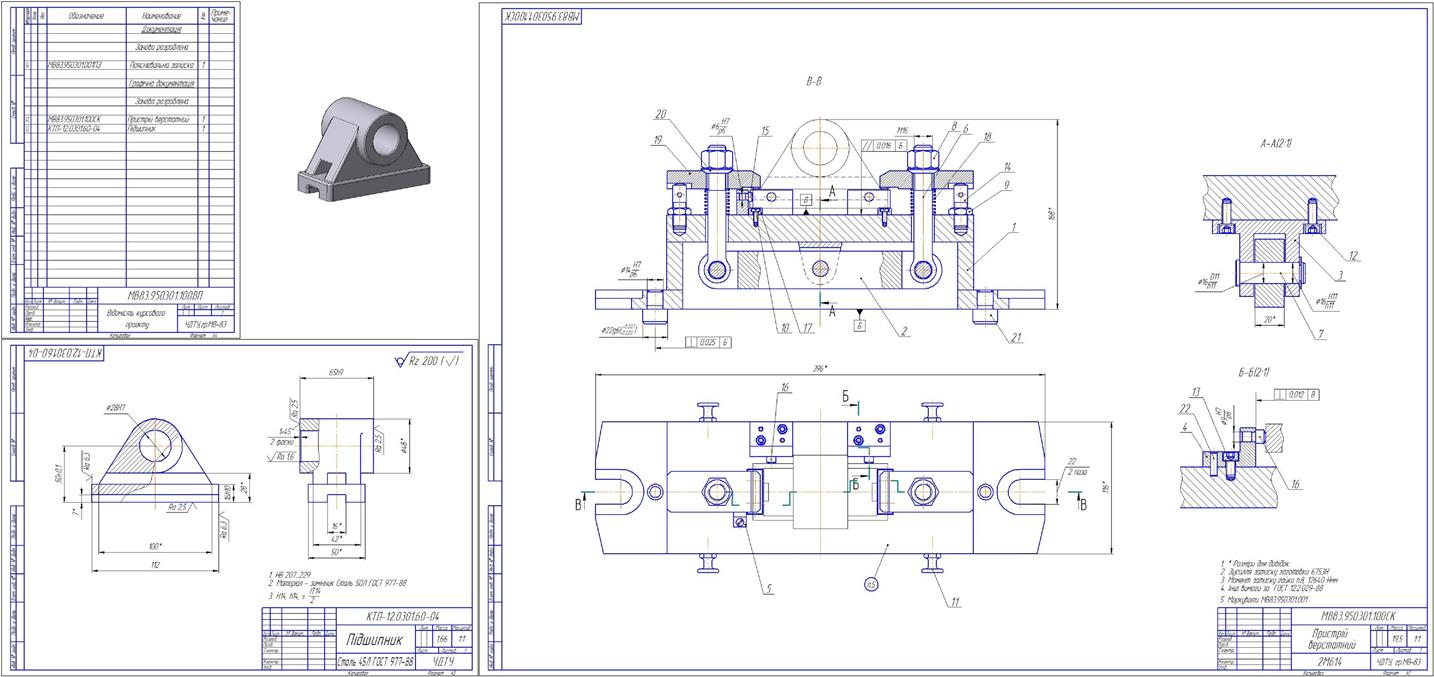

Графічна частина містить: Пристрій верстатний+ специфікація, деталь ,,Підшипник,,+ 3D-модель.
Зміст
Вступ
1. Технологічний розділ
1.1 Аналіз технічного завдання
2. Конструкторський розділ
2.1 Вихідна інформація для проектування пристрою
2.1.1 Аналіз умов обробки деталі
2.1.2 Огляд та аналіз літератури по конструкціях пристроїв
2.2 Розрахунок і проектування верстатного пристрою
2.2.1 Службове призначення пристрою
2.2.2 Технічне завдання на проектування пристрою
2.2.3 Документи, що підлягають розробці
2.2.4 Аналіз вихідних даних
2.2.5 Розробка принципової схеми пристрою
2.2.6 Розрахунок сил затиску
2.2.7 Розрахунок затискного механізму
2.2.8 Опис конструкції та принципу дії верстатного пристрою
2.2.9 Технічні вимоги на виготовлення пристрою
Висновок
Література.
