Курсовой проект "Проектирование технологической оснастки для обработки детали «Корпус направляющей» на станке ИР320ПМФ4,,

Черкаський державний технологічний університет
Кафедра проектування харчових виробництв та верстатів нового покоління
Курсовий проект з дисципліни „Проектування технологічної оснастки”
На тему: „Проектування технологічної оснастки для обробки деталі «Корпус направляючої» на верстаті ИР320ПМФ4,,
Черкаси 2013

Технічне завдання
1. Спроектувати верстатний пристрій для закріплення «Корпуса направляючої» МРВСВ.98067 на верстаті ИР320ПМФ4, при обробці: двох пазів 160,1 мм витримуючи розміри 45 мм і двох отворів Ø35Н7 мм, витримуючи розміри 55±0,1 мм, 60±0,06 мм.
Вихідні дані:
-креслення деталі «Корпус направляючої» МРВСВ.98067,
-тип виробництва–середньосерійний,
-річна програма випуску деталі–5000 шт,
-матеріал: СЧ20, 170…190НВ; Н14, h14 ±ІТ14/2.
2. Спроектувати розточувальну оправку для обробки отвору.
Вихідні дані:
-D= 35Н7, D1= 37Н12мм (с=1х45º), L=15мм, l=3мм,
-матеріал заготовки – СЧ20.

В даній курсовій роботі розрахований і спроектований спеціальний верстатний пристрій для закріплення «Корпуса направляючої» МРВСВ.98067 на верстаті ИР320ПМФ4 з ЧПК, при обробці: двох пазів 160,1 мм витримуючи розміри 45 мм і двох отворів Ø35Н7 мм, витримуючи розміри 55±0,1 мм, 60±0,06 мм. Також була розрахована і спроектована згідно завдання комбінована розточувальна оправка Ø35/Ø37. Розрахунки підтвердили можливість обробки отвору Ø35Н7/Ø37Н12 і досягти необхідної точності та шорсткості.

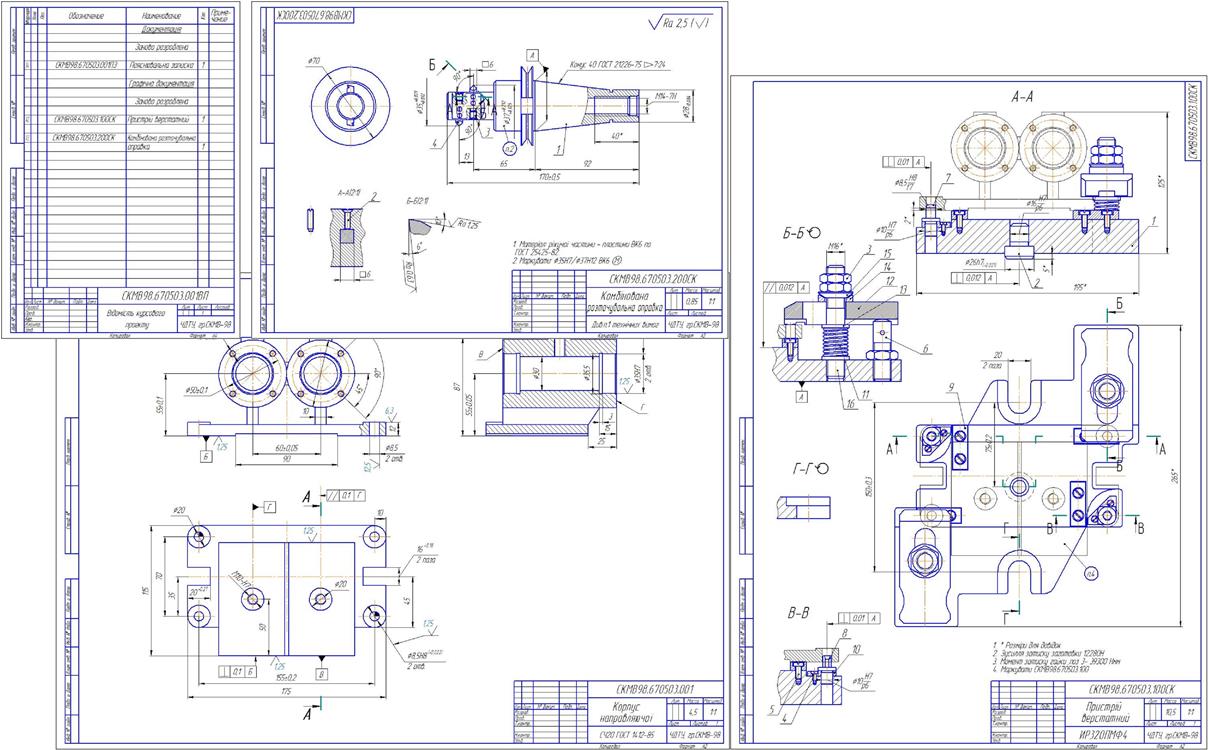

Графічна частина містить складальне креслення пристрою верстатного, деталі і комбінованої розточувальної оправки.

Зміст
Вступ
1 Вихідна інформація для проектування пристрою
1.1 Аналіз умов обробки деталі
1.2 Огляд та аналіз літератури по конструкціях пристроїв
1.3 Розробка варіантів конструкцій пристроїв
1.4 Економічне обґрунтування варіантів конструкції пристроїв
2 Розрахунок і проектування верстатного пристрою
2.1 Службове призначення пристрою
2.2 Технічне завдання на проектування пристрою
2.3 Документи, що підлягають розробці
2.4 Аналіз вихідних даних
2.5 Розробка принципової схеми пристрою
2.6 Розрахунок сил затиску
2.7 Розрахунок затискного механізму
2.8 Розрахунок пристрою на точність
2.9 Опис конструкції та принципу дії верстатного пристрою
2.10 Технічні вимоги на виготовлення пристрою
3 Розрахунок та проектування розточувальної оправки
Висновок
Література.
