Черкаський державний технологічний університет
Кафедра проектування харчових виробництв та верстатів нового покоління
Курсова робота з дисципліни „Проектування технологічної оснастки”
На тему: Проектування спеціального верстатного пристрою для обробки деталі «Кронштейн»
Черкаси 2014
Вихідні дані:
- креслення деталі «Кронштейн» КТП-12.0301.60-22;
- технологічний процес її виготовлення;
- тип виробництва – дрібносерійний;
- річна програма випуску деталі Nвип = 800 шт;
- матеріал деталі СЧ20 ГОСТ 1412-85.
Задачі курсової роботи:
- розробити за ескізом робоче креслення базової деталі;
- виконати аналіз базової деталі на технологічність;
- розробити в спрощеному вигляді технологічний процес обробки базової деталі при заданих умовах її виробництва;
- виконати огляд та аналіз літературних джерел по конструкціях верстатних пристроїв;
- розробити спеціальний верстатний пристрій на одну із операцій технологічного процесу обробки базової деталі.
В даній курсовій роботі розроблений, розрахований і спроектований верстатний пристрій з пересувними затискачами для обробки двох площин деталі «Кронштейн» , на широкоуніверсальному консольно-фрезерному верстаті 6Т82Ш, з застосуванням поворотного стола 7204-0003 ГОСТ 16936-81, і поворотної фрезерної головки (при верстаті).

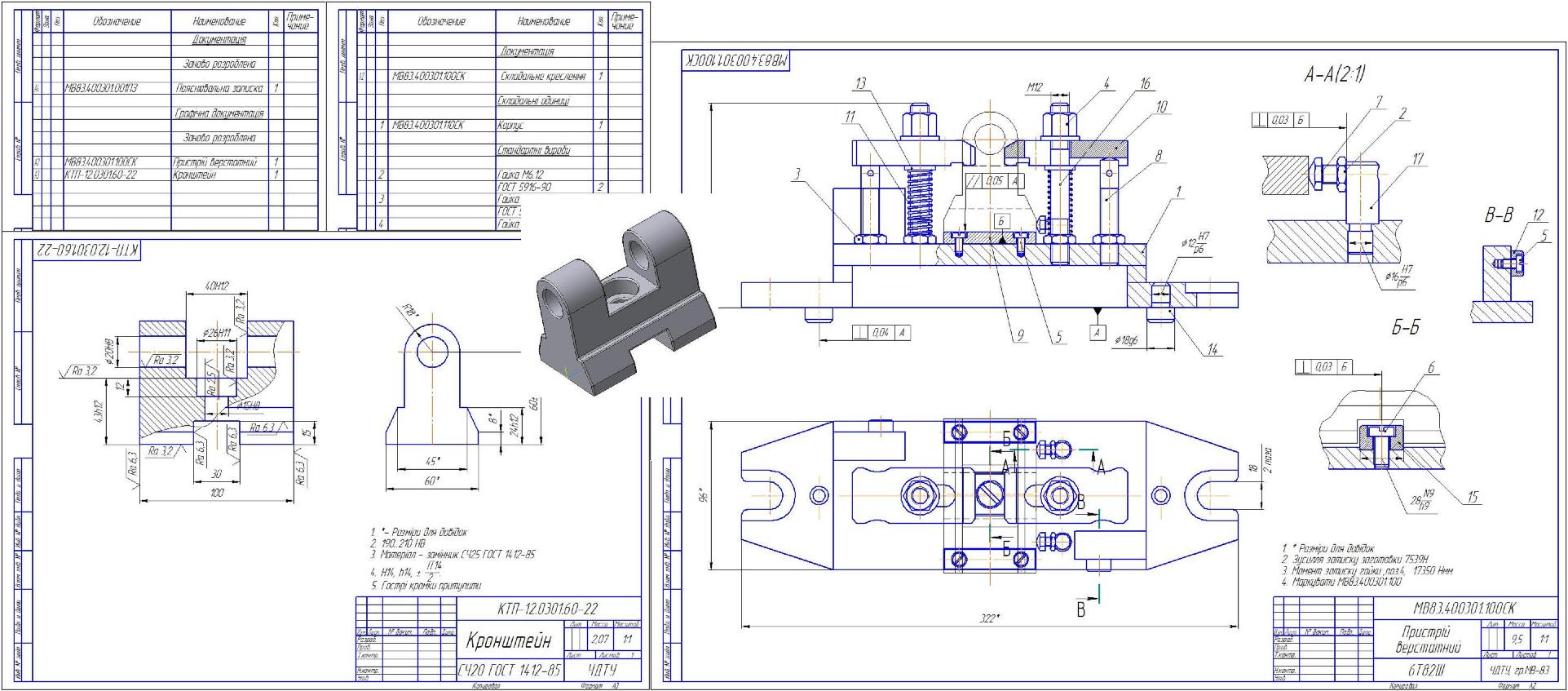

Графічна частина містить: креслення деталі ,,Кронштейн,, + 3D-модель, складальне креслення верстатного пристрою (СК), специфікацію.
Зміст
Вступ
1. Технологічний розділ
1.1 Аналіз технічного завдання
2. Конструкторський розділ
2.1 Вихідна інформація для проектування пристрою
2.1.1 Аналіз умов обробки деталі
2.1.2 Огляд та аналіз літератури по конструкціях пристроїв
2.2 Розрахунок і проектування верстатного пристрою
2.2.1 Службове призначення пристрою
2.2.2 Технічне завдання на проектування пристрою
2.2.3 Документи, що підлягають розробці
2.2.4 Аналіз вихідних даних
2.2.5 Розробка принципової схеми пристрою
2.2.6 Розрахунок сил затиску
2.2.7 Розрахунок затискного механізму
2.2.8 Опис конструкції та принципу дії верстатного пристрою
2.2.9 Технічні вимоги на виготовлення пристрою
Висновок
Література.
