Протяжка

УрГУ
Кафедра машиностроения

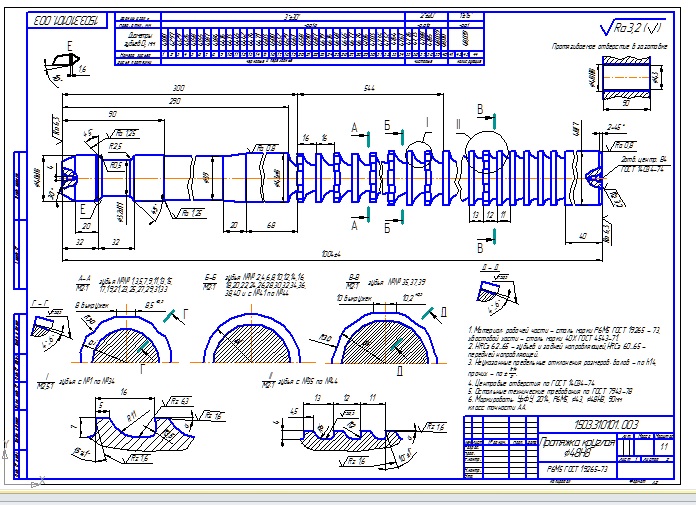

Цилиндрическая протяжка. спроектирована в Компас 3д v13. Формат чертежа протяжки А2. ПЗ.

Исходные данные:

Диаметр предварительно подготовленного отверстия d0 = 43 мм;

Диаметр после протягивания D = 48H8 мм;

Длина протягивания L =90 мм;

Схема резания – групповая;

Материал детали – Сталь 30ХГС.

Состав: Чертеж, ПЗ Язык документа

Софт: КОМПАС-3D 13
